L'établissement de géométries structurelles correctes représente une étape cruciale pour prévenir les défaillances mécaniques physiques lors de l'évaluation précoce du matériel. Choisir une épaisseur de paroi appropriée pour le prototypage rapide protège les budgets de développement en évitant la déflexion des pièces structurelles, le gauchissement du matériau ou les marques de retrait cosmétiques. De nombreux groupes de produits rencontrent des retards de développement importants parce qu'ils spécifient des parois ultra-minces qui s'impriment avec des trous ou vibrent violemment sous la pression de l'outil CNC. Résoudre les limitations d'épaisseur brute tôt garantit que les modèles physiques à l'échelle transitionnent en douceur vers l'outillage de production de masse.
L'obtention de pièces de validation physique avec des sections transversales optimisées aide les départements d'ingénierie à confirmer les calculs de contrainte mécanique de manière réaliste. Les spécialistes de la fabrication évaluent le retrait potentiel de la résine, les chemins de dissipation thermique et les emplacements des lignes de joint à l'aide de simulations CAD avancées. La résolution des écarts d'épaisseur de paroi pendant les cycles de validation fonctionnelle garantit que le composant physique fonctionne exactement comme le matériel moulé par injection produit en série. Les groupes d'ingénierie technique sécurisent des voies de fabrication stables et rentables en traitant systématiquement les limites géométriques.
Table des matières
1. Déflexion des micro-pièces et limitations de la fabrication additive
2. Minimums d'usinage CNC soustractif et vibrations de l'outil
3. Règles d'or d'uniformité pour la production de moulage pont
Déflexion des micro-pièces et limitations de la fabrication additive

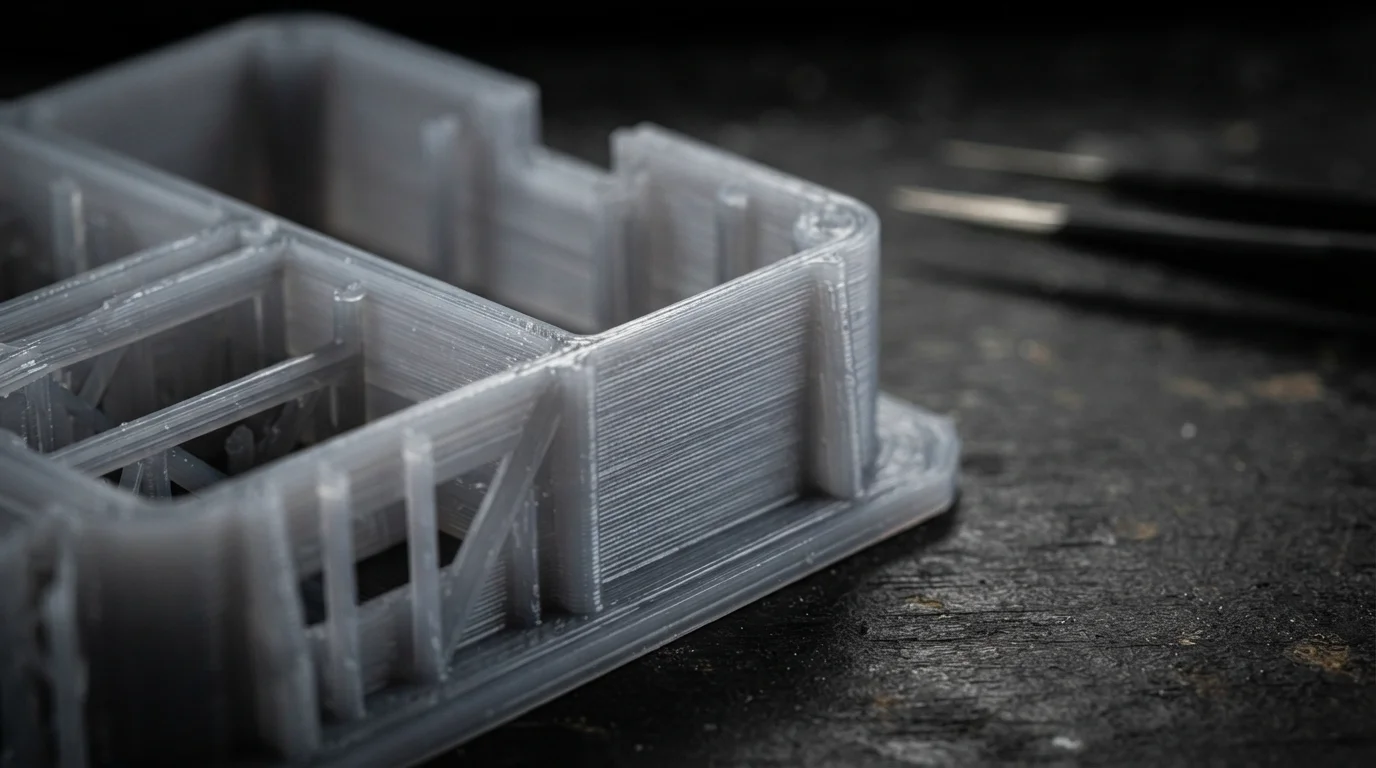

Question : Quelle est l'épaisseur de paroi minimale possible pour l'impression 3D photopolymère ? La technologie de stéréolithographie SLA peut atteindre des épaisseurs de paroi minimales de 0,8 mm pour les parois supportées, mais les caractéristiques non supportées nécessitent au moins 1,5 mm pour éviter le gauchissement.
Les technologies de fabrication additive offrent une liberté géométrique remarquable, mais les retraits thermiques et la physique d'empilement des couches imposent des limites dimensionnelles claires. Les résines photopolymères utilisées en stéréolithographie se contractent en durcissant sous les balayages laser UV, provoquant le gauchissement ou la déformation des parois minces non supportées. Les méthodes de fusion sur lit de poudre comme le frittage laser sélectif souffrent de distorsions localisées induites par la chaleur si les parois sont trop minces pour supporter le matériau brut environnant. Les concepteurs structurels doivent tenir compte de ces limitations de base des polymères pour éviter les problèmes d'assemblage.
L'obtention de maquettes précoces nécessite que les concepteurs de produits allouent des jeux généreux autour des clips d'assemblage et des bossages évidés. Le respect de limites de base généreuses garantit que les boîtiers imprimés en 3D s'assemblent proprement sans nécessiter de limage ou de ponçage manuel. Gérer épaisseur de paroi appropriée pour le prototypage rapide les projets systématiquement empêche les équipes d'ingénierie de spécifier des micro-jeux impossibles sur les pièces additives. Les tolérances dimensionnelles précoces garantissent que différentes pièces en plastique s'assemblent parfaitement lors de la validation de la forme et de l'ajustement.
Minimums d'usinage CNC soustractif et vibrations de l'outil
Question : Pourquoi les parois minces vibrent-elles lors de l'usinage CNC ? Les forces de rotation de l'outil induisent de fortes vibrations physiques dans les caractéristiques métalliques ou plastiques minces, entraînant des marques de frottement et des imprécisions dimensionnelles.
Les assemblages mécaniques de précision nécessitant une résistance spécifique élevée, des joints étanches à l'air ou des liaisons coulissantes exigent des répétabilités dimensionnelles que les méthodes additives ne peuvent pas fournir. La mise en œuvre de principes conception de prototypage rapide garantit que les plaques de montage structurelles critiques sont usinées sur des centres de fraisage CNC multi-axes. L'usinage par enlèvement de matière évite les problèmes de distorsion thermique de l'impression 3D, permettant aux opérateurs de maintenir des micro-tolérances avec une répétabilité extrême. Les jeux d'usinage standard empêchent les composants internes de flamber sous des configurations de charge dynamique.
La sélection du processus de fabrication correct implique d'équilibrer l'étanchéité des parois avec les dépenses d'outillage globales. Les prototypes de haute précision pour les secteurs médical, automobile et aérospatial sont fraisés à partir de blocs de billette solides pour préserver les propriétés isotropes des matériaux. Ce tableau de comparaison technique présente les normes d'épaisseur de paroi minimale pour les principales méthodes de fabrication rapide :
| Méthode de fabrication | Paroi minimale (supportée) | Paroi minimale (non supportée) | Risque technique principal |
|---|---|---|---|
| Impression 3D SLA | 0,8 mm | 1,5 mm | Enroulement du matériau, déformation thermique, rupture structurelle |
| Impression 3D SLS | 1,0 mm | 1,5 mm | Piégeage de poudre non fondue, distorsion localisée |
| Moulage sous vide | 1,5 mm | 2,0 mm | Piégeage de bulles d'air, remplissage incomplet de la cavité du moule |
| Usinage CNC (Plastiques) | 1,5 mm | 2,5 mm | Broutage intense de l'outil, fusion par friction |
| Usinage CNC (Métaux) | 0,5 mm | 1,0 mm | Vibrations sévères de l'outil, marques de frottement dimensionnelles |
L'usinage de poches profondes et fines dans des composants en plastique ou en aluminium nécessite des vitesses d'avance lentes et de petits diamètres d'outil pour éviter la rupture de l'outil. Les concepteurs mécaniques réduisent les coûts de fabrication en maintenant des épaisseurs de paroi robustes qui résistent facilement à la pression de coupe rotative. Des valeurs de rayon généreuses permettent aux fraises standard de couper les profils rapidement sans induire de vibrations ni de déflexion de l'outil.
Règles d'or d'uniformité pour la production de moulage de ponts
Question : Quelle est la cause principale des marques de retrait esthétiques dans les composants moulés par injection ? Les sections épaisses localisées refroidissent plus lentement que les parois minces environnantes, créant des vides sous vide internes qui tirent la surface du polymère vers l'intérieur.

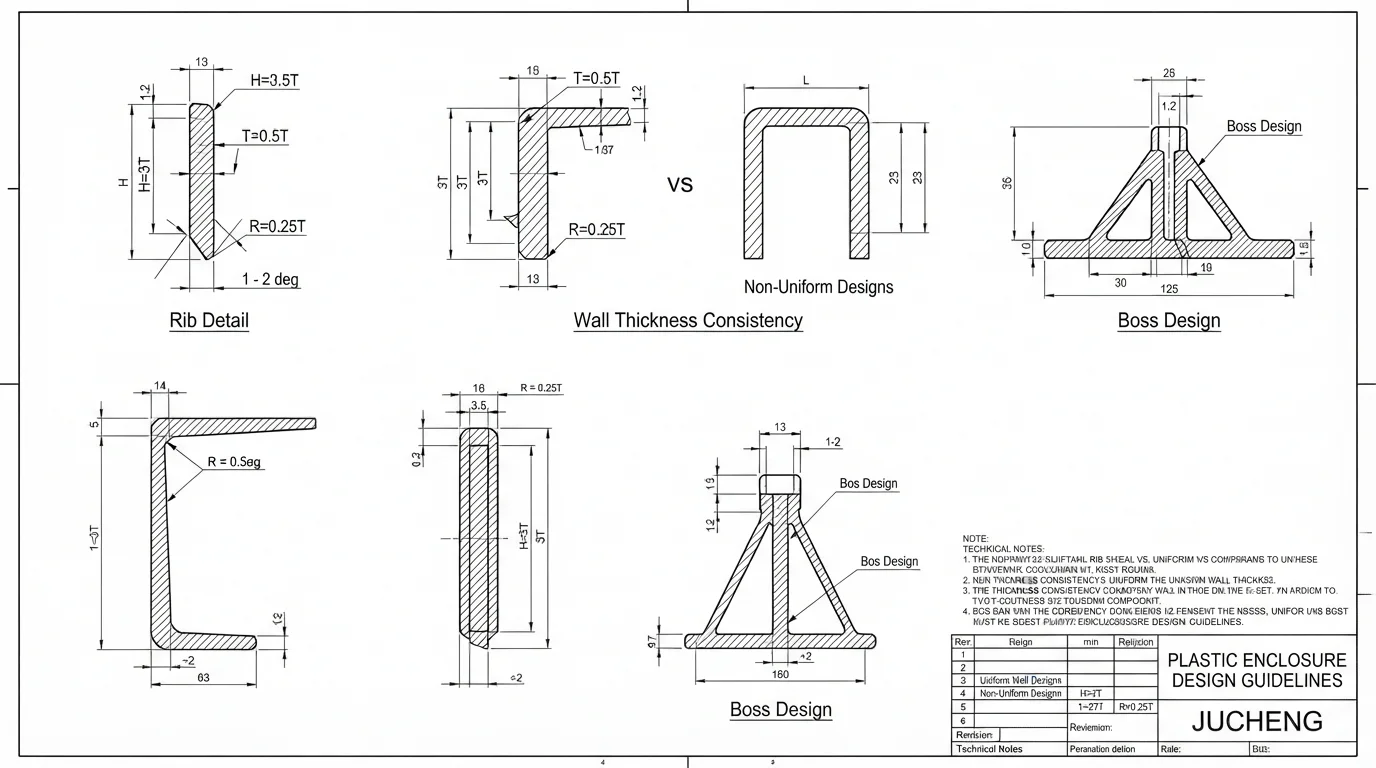

Maintenir des sections transversales uniformes représente la règle d'or du moulage par injection plastique, empêchant un retrait volumétrique inégal et un gauchissement post-moulage. Les moyeux en plastique épais ou les bossages solides doivent être évidés et soutenus par de fines nervures de renfort pour assurer une solidification homogène du polymère. Les épaisseurs de nervures sont généralement limitées à 60 % de l'épaisseur nominale de la paroi pour éviter les marques de retrait visibles sur la face opposée. La validation dimensionnelle précoce garantit que les caractéristiques d'emboîtement s'alignent parfaitement sous des charges dynamiques physiques.

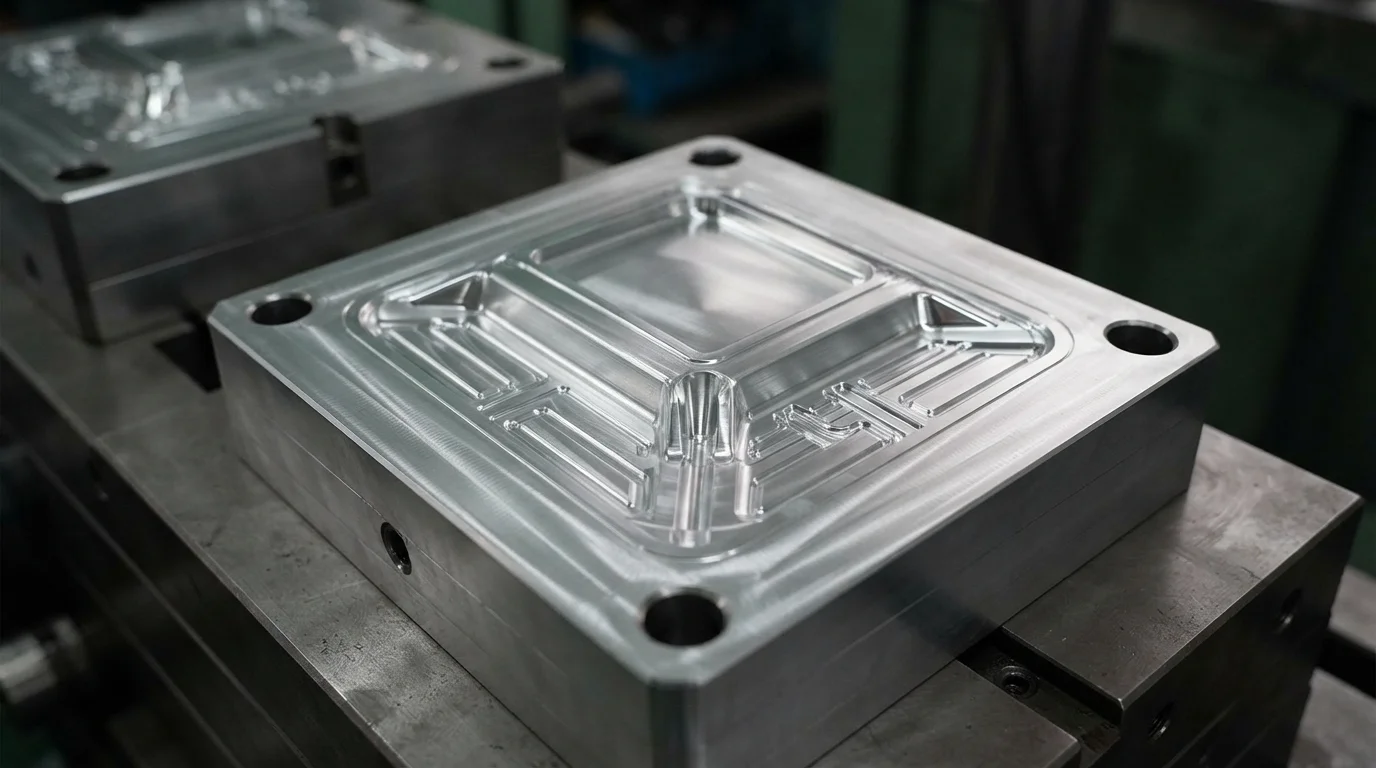

Le respect de épaisseur de paroi appropriée pour le prototypage rapide directives strictes garantit que les tolérances dimensionnelles cibles restent réalistes pour différents processus de fabrication. Jucheng Precision dispose d'une installation de fabrication entièrement équipée comprenant plus de 150 machines CNC, dont 25 systèmes 5 axes Haas/Mazak de haute précision pour fraiser des liaisons complexes. Les équipes de l'usine fournissent des analyses DFM gratuites 24h/24 analyses complètes pour résoudre les angles de dépouille, les marges de paroi et les marques d'injection avant le début de la coupe du noyau du moule. Des l'outillage rapide moules spécialisés livrent des composants moulés par injection de haute qualité en 4 à 15 jours, aidant les groupes de conception à respecter des calendriers de lancement serrés.
Foire aux questions (FAQ)

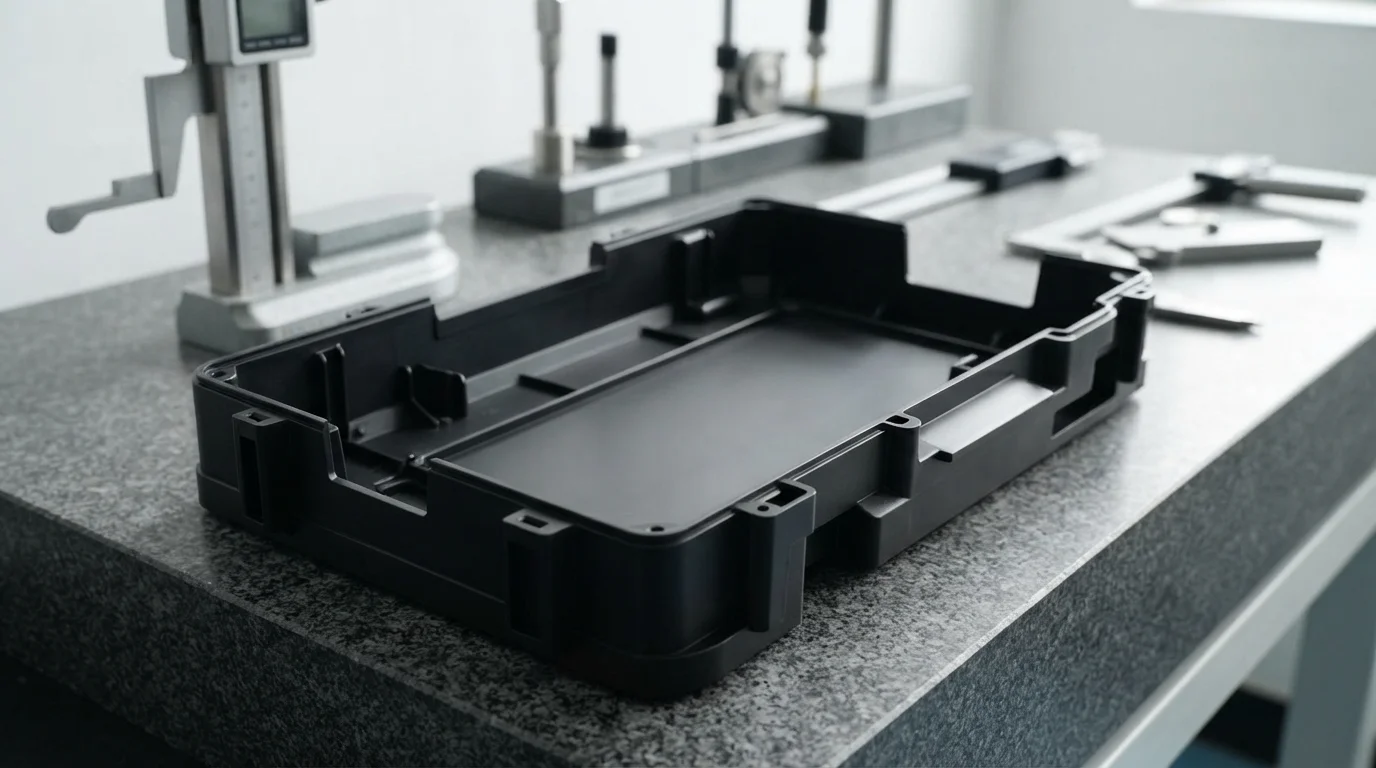

Quelle est l'épaisseur de paroi optimale pour les boîtiers plastiques structurels ?
Les boîtiers plastiques moulés ou fraisés fonctionnent généralement mieux avec une épaisseur de paroi de 1,5 mm à 3,0 mm. Dimensionner les parois dans cette plage équilibre la résistance aux chocs mécaniques avec les caractéristiques générales d'écoulement du polymère et les vitesses de refroidissement.

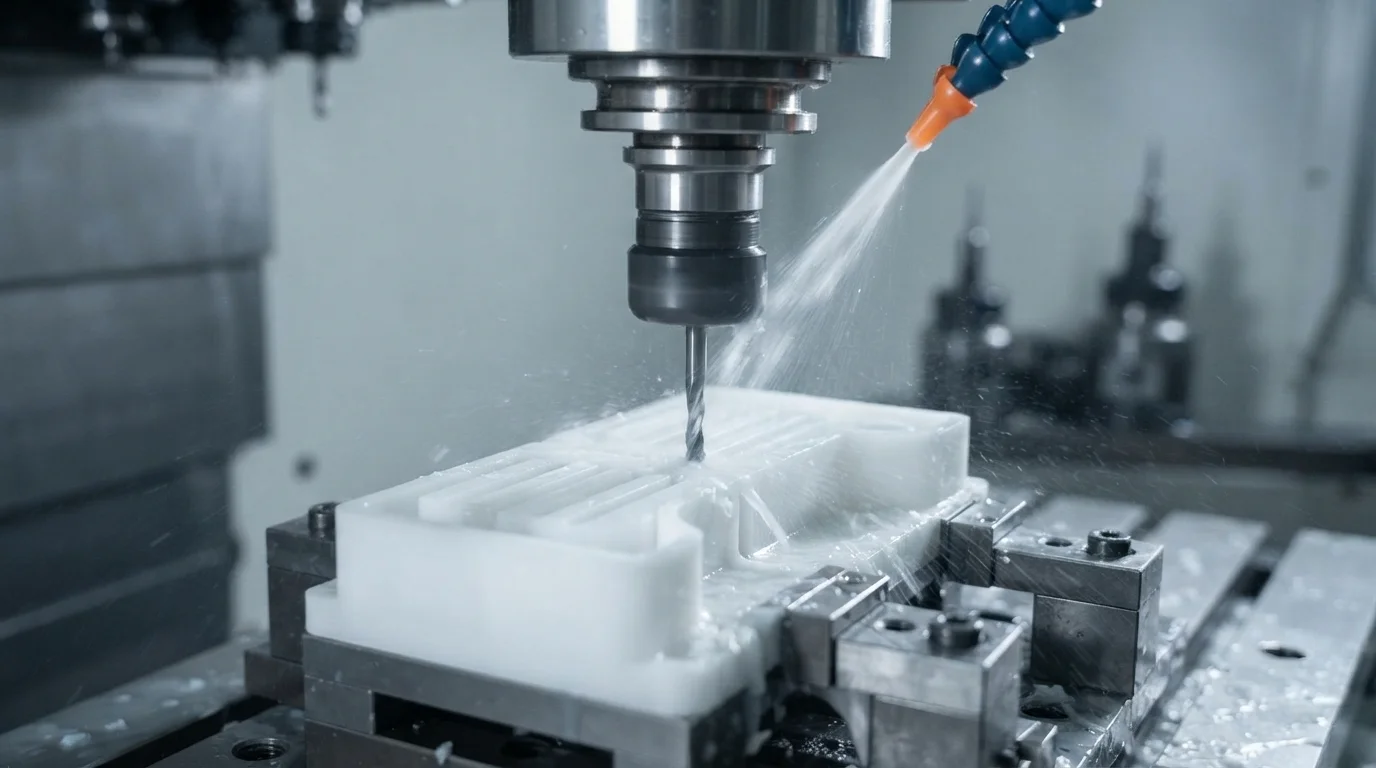

Comment les pièces métalliques CNC à parois minces sont-elles usinées sans déformation ?
Les opérateurs d'usinage utilisent des broches à haute vitesse avec un jet continu de liquide de refroidissement synthétique pour éliminer la chaleur due au frottement. Des dispositifs de maintien rigides soutiennent complètement les caractéristiques à parois minces, empêchant les vibrations induites par l'outil lors des passes de fraisage.
Pourquoi les parois inégales provoquent-elles la déformation des prototypes en plastique ?
Les sections épaisses en plastique refroidissent beaucoup plus lentement que les parois minces adjacentes, créant des contraintes de vide internes localisées lors de la solidification du polymère. Les forces de traction dues à un refroidissement inégal tordent le composant moulé, entraînant une déformation dimensionnelle post-moulage.
