Obtenir un ajustement correct dans les assemblages matériels multipièces exige une compréhension approfondie des variations de fabrication de base dans divers processus de fabrication. Établir des tolérances de prototypage rapide réalistes pendant les premières phases de développement évite les interférences physiques qui conduisent à des joints mécaniques bloqués ou à des encliquetages lâches et vibrants. Les ingénieurs produit commettent fréquemment l'erreur d'attribuer des jeux de métal usiné à des pièces polymères additives, ce qui entraîne un échec immédiat du prototype. Aligner les attentes dimensionnelles avec les capacités des procédés garantit une intégration d'assemblage fluide et réduit les risques d'outillage en aval.
La recherche de modèles de validation physique avec un retour dimensionnel précis aide les groupes mécatroniques à confirmer de manière réaliste les calculs de conception théoriques. Les spécialistes en métrologie évaluent les alésages de roulement critiques, les glissières et les jeux de couvercles imbriqués à l'aide de machines à mesurer tridimensionnelles à haute précision. Résoudre les risques d'écart dimensionnel pendant les premières phases de maquette garantit que le matériel physique fonctionne exactement comme les composants moulés par injection en série. Les groupes de conception technique sécurisent une esthétique impeccable et une cinématique d'assemblage parfaite en traitant systématiquement les limites des procédés.
Table des matières
1. Attentes de base et limites de la fabrication additive
2. Capacités de micro-précision grâce à l'usinage CNC multi-axes
3. Revêtements de post-traitement et décalages de traitement de surface
Attentes de base et limites de la fabrication additive
Question : Quelle est la tolérance de base typique pour les pièces polymères imprimées en 3D ? L'impression photopolymère SLA et l'impression SLS sur lit de poudre atteignent généralement des tolérances dimensionnelles de ±0,15 mm à ±0,20 mm selon la géométrie de la pièce.
Les technologies de fabrication additive offrent une liberté de conception remarquable, mais les retraits thermiques et la physique de l'empilement des couches imposent des limites dimensionnelles claires. Les résines photopolymères utilisées en stéréolithographie (SLA) se contractent en durcissant sous les balayages laser UV, provoquant des écarts dimensionnels subtils sur les grandes surfaces planes. Les méthodes de fusion sur lit de poudre comme le frittage sélectif par laser (SLS) souffrent d'un gauchissement localisé induit par la chaleur lorsque les matières premières refroidissent de manière inégale. Les concepteurs structurels doivent tenir compte de ces limitations de base des polymères pour éviter les problèmes d'assemblage.

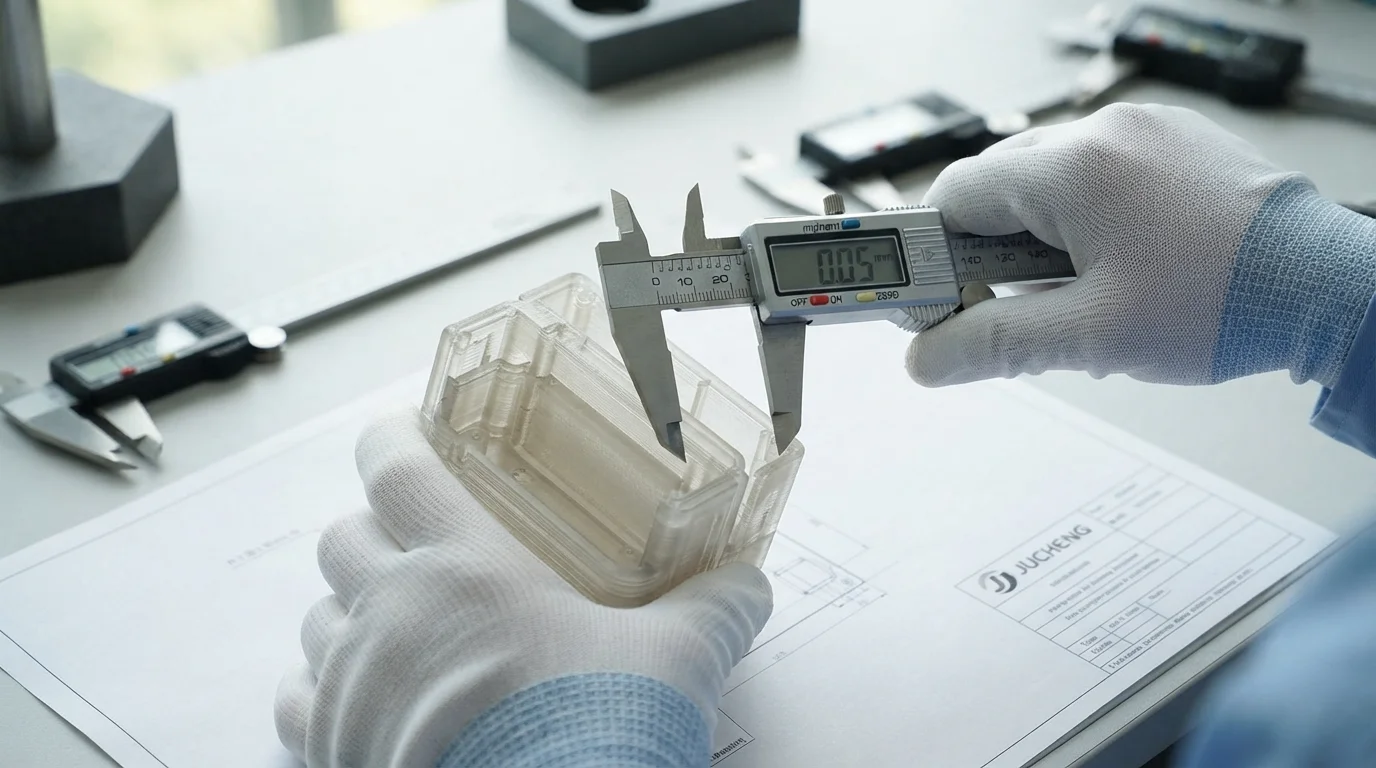

La recherche de maquettes précoces oblige les concepteurs à prévoir des jeux généreux autour des encliquetages imbriqués et des bossages de boutons évidés. Le respect de limites de base généreuses garantit que les boîtiers imprimés en 3D s'assemblent proprement sans nécessiter de limage ou de ponçage manuel. Comprendre les limites de base des tolérances de prototypage rapide empêche les équipes d'ingénierie de spécifier des micro-jeux impossibles sur les pièces additives. Les tolérances dimensionnelles précoces garantissent que différentes pièces en plastique s'emboîtent parfaitement lors de la validation de la forme et de l'ajustement.
Capacités de micro-précision grâce à l'usinage CNC multi-axes

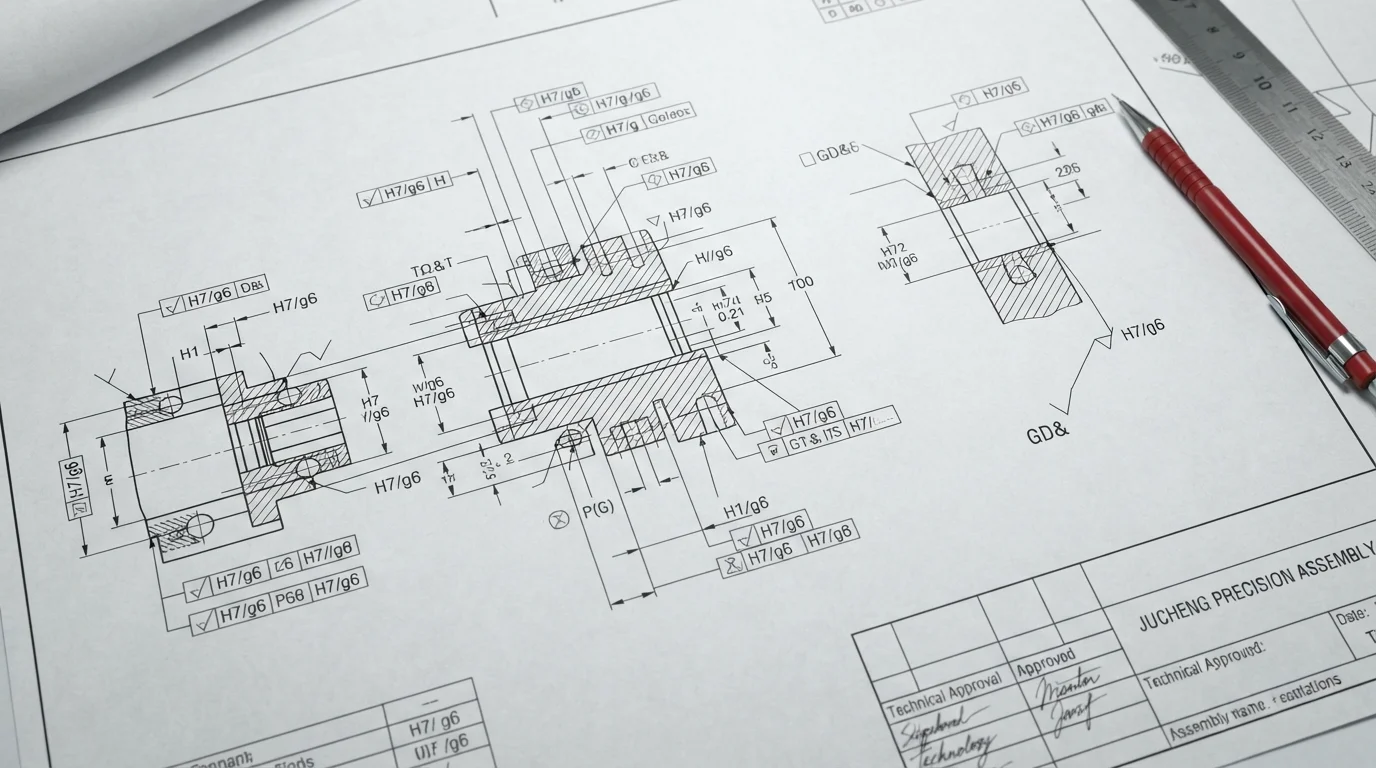

Question : Pourquoi l'usinage CNC est-il préféré pour les alésages de roulement de haute précision ? Le fraisage soustractif peut atteindre de manière fiable des micro-tolérances jusqu'à ±0,01 mm, empêchant le jeu radial dans les joints mécaniques.

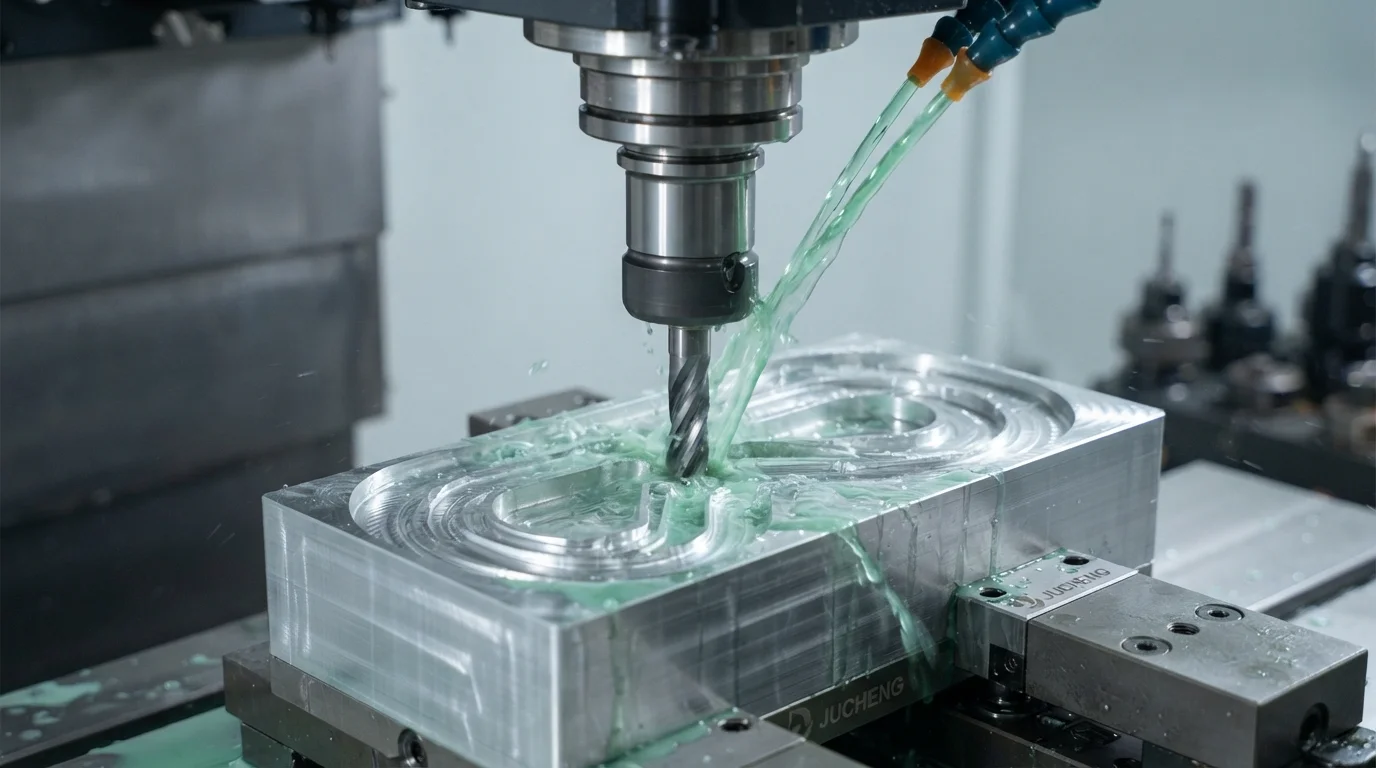

Les assemblages mécaniques de précision nécessitant des joints étanches, des arbres rotatifs ou des liaisons coulissantes exigent des répétabilités dimensionnelles que les méthodes additives ne peuvent pas fournir. Mettre en œuvre une conception de prototypage rapide garantit que les plaques de montage structurelles critiques sont usinées sur des centres de fraisage CNC multi-axes. L'usinage par enlèvement de matière évite les problèmes de distorsion thermique de l'impression 3D, permettant aux opérateurs de maintenir des micro-tolérances avec une répétabilité extrême. Les jeux d'usinage standard empêchent les composants internes de flamber sous des configurations de charge dynamique.
La sélection du processus de fabrication correct implique d'équilibrer la précision dimensionnelle avec les dépenses globales d'outillage. Les prototypes de haute précision pour les secteurs médical, automobile et aérospatial sont fraisés à partir de blocs pleins pour préserver les propriétés isotropes des matériaux. Ce tableau comparatif technique décrit les limites dimensionnelles de base des méthodes de fabrication rapide standard :
| Processus de prototypage | Tolérance dimensionnelle de base | Plage d'épaisseur de paroi idéale | Application d'ingénierie principale |
|---|---|---|---|
| Usinage CNC | ±0,01 mm à ±0,05 mm | 1,0 mm à 10,0 mm | Alésages de roulements, pistes de glissement, engrenages métalliques |
| Impression 3D SLA | ±0,15 mm à ±0,20 mm | 1,5 mm à 3,0 mm | Maquettes de démonstration visuelle, études de forme cosmétique |
| Moulage sous vide | ±0,20 mm à ±0,30 mm | 2,0 mm à 4,0 mm | Poignées souples en élastomère, boîtiers colorés |
L'optimisation des tolérances mécaniques permet aux ingénieurs d'évaluer les limites de jeu fonctionnel avant de s'engager dans des moules en acier permanents. Des valeurs de rayon généreuses permettent aux fraises standard de couper les profils rapidement sans induire de vibration ou de déflexion de l'outil. Les concepteurs mécaniques réduisent les dépenses de fabrication en concevant des pièces adaptées aux diamètres d'outils de coupe standard.
Revêtements de post-traitement et décalages de traitement de surface
Question : Comment les revêtements de surface affectent-ils les dimensions des prototypes techniques ? Les peintures polyuréthane à haute épaisseur et les accumulations d'anodisation ajoutent des micro-couches mesurables qui doivent être déduites des dimensions brutes du CAO.
L'application de traitements de surface esthétiques ou fonctionnels représente une variable majeure qui modifie directement les dimensions des composants finis. Les revêtements de peinture, les revêtements par pulvérisation à toucher doux et les peintures polyuréthane épaisses ajoutent des couches visibles allant de 0,05 mm à 0,15 mm par côté. Ne pas tenir compte de ces accumulations de post-traitement entraîne le blocage des pièces imbriquées ou leur incapacité à s'assembler. Les techniciens compensent les épaisseurs de revêtement lors des réglages d'usinage précoces en réduisant les dimensions critiques.

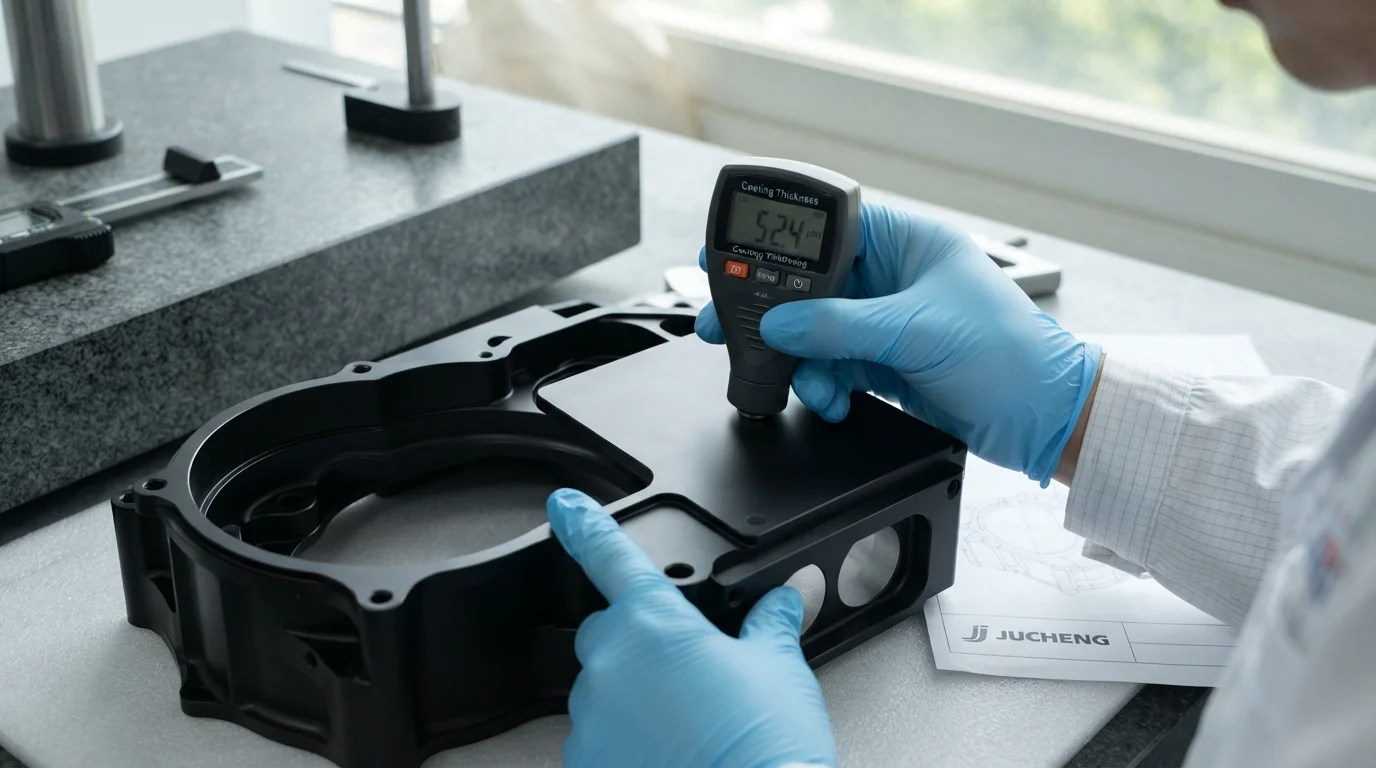

L'anodisation des pièces en aluminium crée également une couche de surface d'oxyde d'aluminium qui doit être modélisée pendant le développement. Les groupes de revue technique analysent attentivement les épaisseurs d'anodisation pour empêcher les vis à filetage de se bloquer dans les trous taraudés. La gestion de ces décalages complexes grâce à des tolérances de prototypage rapide précises évite les écarts dimensionnels lors des assemblages finaux en laboratoire. L'obtention d'un support technique complet garantit que tous les décalages cosmétiques et mécaniques sont entièrement résolus avant la coupe du métal brut.
Jucheng Precision exploite une installation de fabrication entièrement équipée contenant plus de 150 machines CNC, dont 25 de haute précision 5 axes Haas/Mazak de haute précision pour fraiser des liaisons complexes. Les équipes de l'usine fournissent des analyses DFM gratuites 24h/24 analyses pour résoudre les angles de dépouille, les marges de paroi et les décalages de post-revêtement avant le début de la fabrication. Des l'outillage rapide moules spécialisés livrent des composants moulés par injection de haute qualité en 4 à 15 jours, aidant les groupes de conception à respecter des calendriers de lancement agressifs. Fonctionnant sous une politique stricte de sans quantité minimale de commande, les groupes de mécatronique peuvent affiner en toute sécurité des variations matérielles personnalisées.
Foire aux questions (FAQ)
Quelle est la tolérance la plus serrée réalisable pour un prototype rapide ?
Les centres d'usinage CNC multi-axes simultanés atteignent des tolérances impeccables jusqu'à ±0,01 mm dans l'aluminium et l'acier inoxydable. Les configurations de micro-usinage spécialisées maintiennent facilement des micro-tolérances pour les alésages de roulements critiques et les filetages internes d'engrenages.
Pourquoi l'épaisseur de peinture provoque-t-elle des défaillances d'assemblage dans les boîtiers de prototypes ?
Polyurethane paints and soft-touch clear coatings add a physical thickness of up to 0.15 mm per side to mating surfaces. Product designers must deduct this anticipated coating thickness from raw CAD clearances to prevent binding during assembly.
How are dimensional tolerances verified before delivery?
Metrology specialists verify critical dimensions using high-accuracy automated Coordinate Measuring Machines and optical comparators. Inspection teams generate comprehensive dimensional reports to confirm compliance with ISO 9001 and IATF 16949 standards.
