Le fichier STL est le plan numérique de la plupart des fabrications modernes, de l'impression 3D à l'usinage CNC et à la conception de moules. Pourtant, lorsqu'un fichier STL contient des défauts numériques cachés—tels que des trous, une géométrie non-manifold ou des normales inversées—il se transforme d'un plan en un risque de production majeur. Une réparation réussie du fichier STL est donc la première et la plus critique des étapes pour atténuer les retards coûteux et garantir que la pièce physique correspond à la conception numérique.
Pour les acheteurs B2B, se fier uniquement à des logiciels grand public de base est insuffisant. Un partenaire de fabrication professionnel doit fournir une validation et une réparation expertes des fichiers STL, garantissant que le fichier est "étanche" et prêt pour les processus industriels sur tous les types de matériaux. Ce guide explique les défauts principaux et leur impact réel sur le temps et le coût de fabrication.
contenu :
Défauts STL principaux : Pourquoi le plan numérique échoue en production
Impact multi-procédés : Défaillance STL en impression 3D, CNC et fonderie
La stratégie de réparation : Obtenir un modèle étanche et manifold
Valeur d'approvisionnement : Le rapport coût-bénéfice de la validation professionnelle des fichiers
Défauts STL principaux : Pourquoi le plan numérique échoue en production
Le format de fichier STL représente un objet solide comme un ensemble de triangles liés (un maillage). Lorsque ces triangles ne se connectent pas parfaitement ou violent les règles physiques de base, le modèle devient impossible à interpréter pour les logiciels de tranchage et de génération de trajectoires d'outils :
Géométrie non-manifold : C'est l'erreur la plus courante et la plus complexe. Elle se produit lorsqu'un point ou une arête est partagé par trois triangles ou plus, ce qui est impossible dans l'espace physique (par exemple, un mur interne d'épaisseur nulle). Les logiciels de fabrication ne peuvent pas calculer les trajectoires d'outils pour des arêtes non-manifold.
Trous et lacunes : Un modèle "étanche" signifie que le maillage est complètement fermé. Les trous sont des lacunes dans le maillage qui font ressembler l'objet à une coquille plutôt qu'à un volume solide, ce qui perturbe les algorithmes de tranchage quant à ce qui est à l'intérieur et à l'extérieur de la pièce.
Normales inversées : Chaque triangle a une direction "intérieure" et "extérieure" (le vecteur normal). Si ces normales sont inversées aléatoirement, le logiciel de tranchage ne peut pas distinguer l'intérieur de l'extérieur de la pièce, conduisant souvent à un échec de génération de trajectoire d'outil.

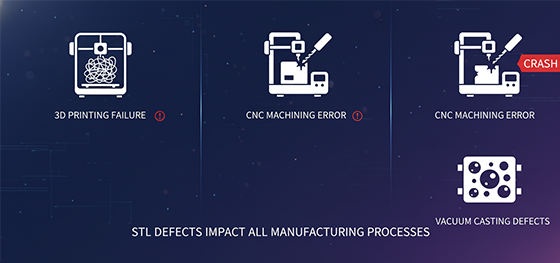

Impact multi-procédés : Défaillance STL en impression 3D, CNC et fonderie
Alors que la plupart des discussions se concentrent sur l'impression 3D, un fichier STL défectueux constitue une menace tout aussi grave, souvent plus coûteuse, pour les processus de soustraction et de moulage de haute précision :
Échec de l'impression 3D : Un modèle non étanche entraîne souvent des remplissages partiels, des couches manquantes ou des structures de support corrompues, forçant un redémarrage complet et gaspillant de la poudre ou de la résine coûteuse.
Erreur d'usinage CNC : Le logiciel de programmation CNC (FAO) utilise le modèle solide pour générer les trajectoires d'outil. Un fichier STL défectueux peut amener le logiciel FAO à générer un code G corrompu, pouvant entraîner des collisions de machine, des bris d'outil et la mise au rebut de blocs de métal ou de plastique coûteux.
Moulage sous vide / Moulage : Si le modèle est un modèle maître pour le moulage sous vide ou la conception de moules, un défaut dans le STL sera transféré directement au modèle physique. Ce défaut se propage ensuite au moule en silicone final, nécessitant de répéter tout le processus coûteux de fabrication d'outillage.

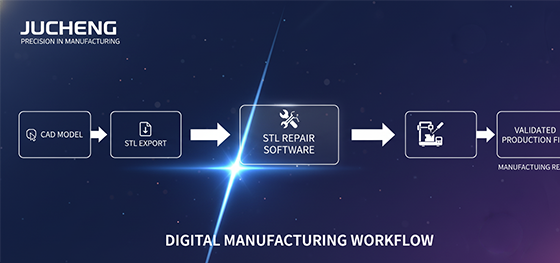

La stratégie de réparation : Obtenir un modèle étanche et manifold
La réparation professionnelle de fichiers STL vise à automatiser le nettoyage des erreurs simples tout en nécessitant du temps d'ingénierie spécialisé pour les défauts complexes, convertissant finalement le maillage défectueux en un objet étanche et manifold :
Guérison automatisée : Les outils logiciels automatisent d'abord les corrections simples comme la fermeture des petits trous, la fusion des triangles dupliqués et la vérification que toutes les normales sont orientées vers l'extérieur.
Intervention manuelle : La géométrie complexe non-manifold, surtout celle résultant de caractéristiques intersectées ou trop complexes, nécessite souvent qu'un ingénieur modifie manuellement la structure du maillage pour restaurer la continuité géométrique logique.
Validation : Le fichier réparé final doit être vérifié à l'aide d'outils d'analyse standard de l'industrie pour s'assurer qu'il respecte les tolérances géométriques requises pour la méthode de fabrication choisie, garantissant ainsi son "aptitude à la production"."
Valeur d'approvisionnement : Le rapport coût-bénéfice de la validation professionnelle des fichiers
Pour les acheteurs B2B, payer une petite somme pour la validation et la réparation expertes de fichiers est une police d'assurance essentielle contre des coûts bien plus importants par la suite :
Cost Avoidance: The cost of scrapping a few hours of 3D printing powder/resin or a large aluminum block due to a corrupted tool path far exceeds the cost of professional STL File Repair.
Time to Market: A properly validated file moves directly into production, eliminating the costly delays caused by back-and-forth communication or failed builds. Jucheng Precision Technology integrates file validation into the quoting process for maximum speed.
Full Service Integration: The best manufacturing partners don't just repair the mesh; they analyze the geometry against the selected manufacturing process (e.g., checking wall thickness for Injection Molding design rules), providing proactive DFM (Design for Manufacturing) advice.
STL File Repair is the invisible but indispensable first step in precision manufacturing. Jucheng Precision Technology’s integrated design validation and repair services ensure your digital blueprint is flawless and ready for production, mitigating risks across 3D Printing, CNC Machining, and soft tooling.
Secure production readiness from your digital assets. Contactez-nous dès aujourd'hui to leverage expert file analysis for your next high-precision component.
