La conception de boîtiers complexes et de réseaux de supports implique de naviguer dans les limites délicates de l'économie de production. La mise en œuvre de principes solides de DFM pour tôlerie avant d'envoyer vos dessins à l'atelier est le moyen le plus efficace de réduire les délais, d'éviter les déchirures de matériau et de diminuer les coûts unitaires récurrents. En concevant en tenant compte des limites de la fabrication à grande vitesse, les ingénieurs peuvent optimiser les géométries des pièces pour qu'elles traversent proprement les cellules de travail automatisées tout en évitant des révisions manuelles coûteuses en minimisant les configurations d'outillage complexes pendant la production.
L'approvisionnement en fabrications de tôlerie sur mesure sans examen détaillé de la fabricabilité entraîne toujours une inflation massive du budget. Un oubli de conception mineur, comme des rayons de courbure non standard ou des dispositions de flans inefficaces, oblige les fabricants à effectuer plusieurs configurations, ralentissant les temps de fonctionnement des machines et augmentant les taux de rebut. Concevoir vos modèles CAO pour qu'ils correspondent aux contraintes des machines automatisées garantit des rendements élevés et protège vos marges.
Examinons pourquoi les revues de conception en pré-production sont essentielles pour la gestion du budget, analysons comment la standardisation de vos paramètres de coin réduit les temps de configuration, et voyons comment optimiser les patrons plats pour atteindre une utilisation maximale du matériau.
contenu :
Pourquoi la DFM est l'étape la plus importante avant la fabrication
Minimiser les configurations : Standardiser les rayons de courbure
Optimiser les patrons plats pour réduire les déchets de matériau
Profitez de l'analyse DFM gratuite de JUCHENG
FAQ : Questions cruciales sur la DFM pour tôlerie
Pourquoi la DFM est l'étape la plus importante avant la fabrication
Qu'est-ce qui fait de la Conception pour la Fabricabilité (DFM) le tueur de coûts ultime dans le travail des métaux ?
La DFM identifie et corrige les caractéristiques non pliables, les inadéquations de tolérances serrées et les trajectoires d'outils inefficaces pendant la phase de conception numérique, évitant ainsi des rebuts de matériau coûteux.
De nombreuses équipes matérielles supposent que toute géométrie modélisée dans un programme CAO 3D peut être facilement construite sur le plancher de l'atelier. En réalité, les contraintes physiques de l'outillage telles que le jeu de poinçonnage, les limites de tonnage de la presse plieuse et l'accès du chalumeau de soudage peuvent rendre les configurations complexes impossibles à fabriquer sans intervention manuelle. L'exécution d'une revue DFM structurée comble le fossé entre la modélisation numérique et les contraintes physiques des machines.
En évaluant la conception avant de couper du métal, les ingénieurs peuvent modifier les éléments difficiles à former, comme ajuster un trou placé trop près d'un pli. Cette optimisation proactive élimine le besoin de processus secondaires coûteux comme le meulage manuel, garantissant que vos pièces traversent les découpeuses laser et les plieuses à grande vitesse et sans temps d'arrêt.
Minimiser les configurations : Standardiser les rayons de courbure
Comment la standardisation des paramètres de coin réduit-elle les coûts de traitement de la presse plieuse ?
Using a single, uniform bend radius across the entire part allows the bender to form all flanges using one tool set, eliminating multiple machine downtime intervals.
One of the most powerful, often overlooked aspects of sheet metal DFM is the standardization of bend radii across your product. When an engineer specifies multiple distinct corner radii on a single bracket, the operator must stop the press brakes to reload different punches and V-dies for each specific fold. This multiple setup labor rapidly inflates machine downtime and increases labor bills.
Standardizing your corner geometries means operators can fold an entire multi-flange chassis using a single tooling setup, eliminating multiple downtime intervals. We recommend utilizing standard radii that correspond to standard commercial tooling, enabling our high-speed benders to execute continuous folds in a single pass. This simple geometry standardization reduces your NRE tooling costs and keeps production highly efficient.
Optimiser les patrons plats pour réduire les déchets de matériau
How does flat-pattern optimization improve raw material nesting efficiency?
Designing flat patterns with nested boundaries allows software to pack multiple parts tightly onto standard-sized sheets, minimizing raw material waste.
Raw sheet stock is purchased by the sheet or coil, making material utilization a major component of your final unit price. If a flat pattern features irregular protruding tabs or odd angular extensions, it cannot be packed tightly during the laser nesting phase. This poor nesting efficiency leaves large areas of unusable scrap metal, forcing you to pay for wasted material.
To optimize material yield, DFM engineers design parts to nest cleanly together. For instance, modifying a bracket flange to fold inward or designing a multi-part assembly to share a single slit-cut line can pack parts incredibly close. This raw plate optimization ensures that you get maximum parts per sheet, driving down the base material cost of every single component you manufacture.
Profitez de l'analyse DFM gratuite de JUCHENG
How does JUCHENG help designers optimize their custom models for cost-efficient production?
We run your CAD files through our automated DFM platform, checking for tooling clearances, bend tolerances, and flat-pattern nesting yields within hours.
Integrating professional DFM analysis into your initial conception de tôle process is the single most effective way to eliminate costly errors. JUCHENG integrates these advanced geometric and material validations into our digital manufacturing network, ensuring that your CAD files translate into fully finished, durable assemblies with extreme dimensional precision.
We process a wide range of raw sheets, including lightweight aluminum, high-yield stainless steel, and formable carbon steel. Our technical queue provides a 24-hour free DFM analysis to evaluate your CAD models, checking stress concentrations and minimum bend parameters before production. Supported by our no MOQ policy and rapid delivery guarantee, we manage your project from initial flat pattern cutting to final, fully integrated cosmetic coating and packaging.
FAQ : Questions cruciales sur la DFM pour tôlerie
What is the minimum recommended flange length for automated bending?

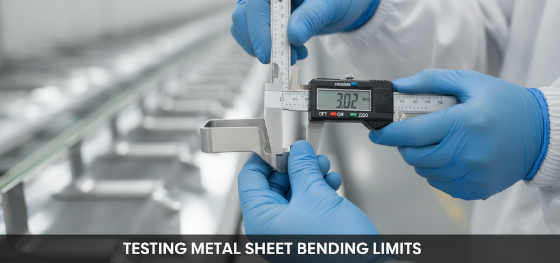

To bend a flange successfully, its length must span across the selected V-die opening. If the flange is too short, it will slide straight into the die instead of bending, causing severe deformation. As a general DFM rule, the minimum flange length should be at least four times the material thickness to ensure stable, accurate press brake operations.
Why should we avoid placing holes near a bend line?
Placer des trous ou des fentes trop près d'une ligne de pliage expose la cavité creuse à des contraintes de traction intenses pendant le pliage, étirant le trou en une forme elliptique déformée qui empêche les boulons de montage de passer à travers. Pour éviter cela, maintenez toujours une distance minimale de deux fois l'épaisseur du matériau plus le rayon de pliage par rapport à la ligne de pliage.
Comment l'épaisseur du matériau affecte-t-elle le rayon de pliage minimal recommandé ?
Les tôles métalliques plus épaisses nécessitent des rayons de pliage beaucoup plus grands pour éviter la fissuration du matériau et les dommages aux outils. Alors que les aciers doux peuvent supporter un rayon intérieur serré égal à leur épaisseur, les alliages à haute résistance nécessitent des rayons de pliage plus grands (souvent trois à cinq fois l'épaisseur de la plaque selon la nuance) pour éviter la fissuration du bord extérieur.
Comment JUCHENG effectue-t-il une analyse DFM gratuite de la tôlerie ?
Notre département technique analyse vos modèles CAO pendant notre étape DFM gratuite. Si votre conception de boîtier comporte des trous trop proches d'un pli, ou des brides trop courtes pour être pliées en toute sécurité, nous suggérons des modifications claires pour garder vos pièces fonctionnelles, hautement fabricables et rentables.
