L'ingénierie de cadres robustes et porteurs pour les sols d'usine et les entrepôts lourds nécessite une compréhension approfondie de la répartition des contraintes structurelles. Développer une conception de rayonnages en tôle garantit que vos étagères industrielles peuvent supporter un poids immense sans flamber, se plier ou s'effondrer sous une contrainte continue, tout en maximisant la capacité de charge structurelle pour éviter les effondrements. Pour les concepteurs de manutention, cette architecture industrielle est la clé pour offrir des solutions de stockage sûres, modulaires et durables aux entrepôts et centres logistiques.
Vous souffrez de rayonnages industriels qui s'affaissent, se plient ou perdent leur alignement structurel sous des palettes lourdes, risquant des dommages aux produits et de graves dangers sur le lieu de travail ? Lorsque les cadres lourds sont conçus sans pré-calculer les limites de déflexion de charge, les profondeurs de pénétration de soudure ou l'épaisseur de jauge des montants, cela entraîne des défaillances structurelles immédiates et des coûts de remplacement élevés. Intégrer de manière proactive des calculs de charge exacts, des motifs de poinçonnage modulaires et des soudures structurelles robustes est la meilleure façon de sécuriser votre entrepôt.
Examinons comment les calculs de charge dictent les choix d'épaisseur de matériau, explorons les motifs de poinçonnage modulaires sur les colonnes verticales, et passons en revue les techniques de soudage appropriées pour obtenir une stabilité permanente des joints.
contenu :
Calculs de charge et épaisseur de matériau
Conceptions de rayonnages modulaires avec poinçonnage de précision
Soudage lourd pour la stabilité des rayonnages
Fabrication de rayonnages durables avec JUCHENG
FAQ : Questions critiques sur la conception de rayonnages en tôle
Calculs de charge et épaisseur de matériau
Comment déterminez-vous l'épaisseur correcte de l'acier pour une poutre de rayonnage lourd ?
Nous calculons l'épaisseur en fonction de la charge maximale attendue et de la longueur de la portée, en veillant à ce que le profil de la poutre reste bien en dessous de la limite de déflexion maximale à pleine capacité.
L'objectif structurel principal de tout rayonnage lourd est de maximiser sa capacité de charge active sous une contrainte continue sévère. Pour supporter des palettes lourdes ou des bobines d'acier, les concepteurs utilisent des tôles d'acier au carbone laminées à chaud ou à froid de forte épaisseur. Utiliser des métaux de faible épaisseur pour les rails porteurs est un risque de sécurité extrême, car le matériau se déformera sous la fatigue.
Pendant la phase d'ingénierie, nous effectuons une analyse par éléments finis (FEA) détaillée pour déterminer comment la charge physique se répartit sur les poutres horizontales. Ce calcul dicte l'épaisseur minimale du matériau et la hauteur optimale du profil de la poutre. Par exemple, former la plaque plate en un profil de poutre à gradins avec des bords supérieurs doublement pliés augmente considérablement le moment d'inertie, empêchant l'affaissement physique sans nécessiter de plaques excessivement épaisses :
| Épaisseur d'acier | Hauteur du profil de la poutre | Longueur de portée recommandée | Capacité de charge typique par paire |
|---|---|---|---|
| 14 GA (1,90 mm) | 100 mm | 2400 mm | Environ 1500 kg |
| 12 GA (2,66 mm) | 120 mm | 2700 mm | Environ 2500 kg |
| 10 GA (3,42 mm) | 140 mm | 3000 mm | Environ 4000 kg |
Concevoir le pliage parfait
Comment les motifs de poinçonnage de précision en forme de trou de serrure permettent-ils des réglages modulaires des étagères ?
Nous poinçonnons des motifs continus et uniformes de fentes en forme de goutte d'eau ou de papillon le long des colonnes verticales, permettant aux poutres horizontales de se verrouiller solidement à différentes hauteurs sans quincaillerie.

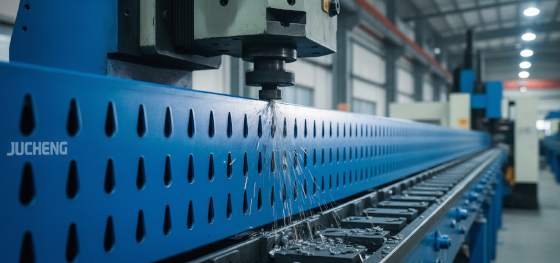

Lors de la mise en œuvre de plans de conception de rayonnages de stockage en tôle, l'utilisation de colonnes modulaires poinçonnées est l'approche standard pour permettre des ajustements faciles. Pour prendre en charge les configurations modulaires, les colonnes verticales sont fabriquées à partir de profilés en acier lourd pliés. Nous utilisons des postes de poinçonnage CNC à grande vitesse pour poinçonner des grilles de fentes très uniformes sur la face avant de ces colonnes.
La géométrie de ces fentes (comme les formes standard en goutte d'eau ou en papillon) doit être extrêmement précise. Les connecteurs à ergots d'emboîtement soudés aux extrémités des poutres horizontales glissent dans ces fentes, se verrouillant fermement sous l'effet de la force de gravité descendante de la charge. Ce mécanisme de verrouillage sans quincaillerie permet aux opérateurs d'entrepôt d'ajuster rapidement les hauteurs des étagères tout en maintenant une grande stabilité latérale sous des vibrations de déplacement extrêmes.
Soudage lourd pour la stabilité des rayonnages
Pourquoi la qualité de la soudure structurelle est-elle critique pour la stabilité des rayonnages industriels ?
Les plaques de connexion des poutres subissent des contraintes de torsion et de cisaillement élevées, exigeant une pénétration profonde de la soudure pour éviter la fissuration des joints sous les capacités de charge maximales.
Alors que les colonnes modulaires sont assemblées à l'aide d'ergots d'emboîtement mécaniques, les plaques de connexion elles-mêmes doivent être fixées de manière permanente aux poutres horizontales. Ce joint subit d'immenses contraintes de cisaillement et de torsion, rendant une soudure à haute résistance et, soudure lourde obligatoire. Toute porosité de soudure ou pénétration incomplète provoquera une propagation rapide des fissures sous de lourdes charges.

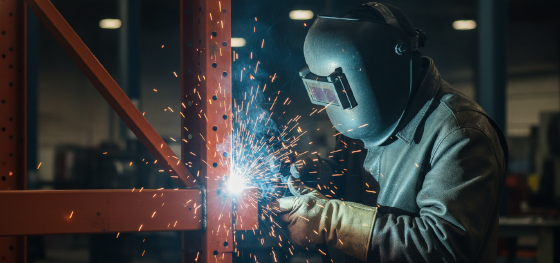

Pour garantir un joint certifié, nos soudeurs certifiés utilisent une soudure MIG lourde, avec des fils d'apport à haute résistance pour fusionner les plaques d'extrémité aux tubes structurels creux. Nous concevons également des cordons de soudure continus sur toute la longueur le long des joints pour assurer une répartition uniforme des contraintes. Après soudage, chaque poutre est nettoyée et inspectée pour garantir que le joint est structurellement sain et exempt de micro-défauts avant la préparation de surface.

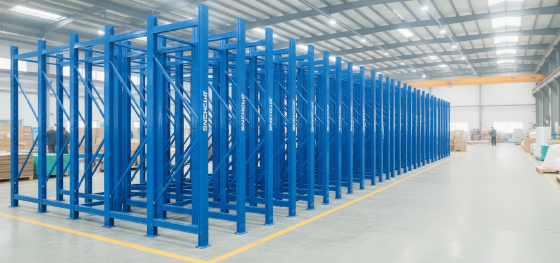

Fabrication de rayonnages durables avec JUCHENG
Comment JUCHENG fabrique-t-il des rayonnages de stockage structurels à haute capacité avec une extrême précision ?
Nous utilisons des découpeuses laser CNC lourdes, des presses plieuses à fort tonnage et des lignes de soudure MIG automatisées, avec des configurations de finition spécialisées pour prévenir l'oxydation de surface.
L'intégration de ces mesures de capacité de charge, de réseaux de fentes modulaires et de joints soudés dans vos premières conception de tôle cycle is the single most effective way to eliminate production defects. JUCHENG integrates these advanced geometric and material validations into our digital manufacturing network, ensuring that your CAD files translate into fully finished, durable structural frames with extreme dimensional precision.
We process a wide range of raw sheets, including high-strength galvanized steel, heavy carbon steel, and lightweight structural panels. Our technical department provides a 24-hour free DFM analysis to check your CAD models, checking tolerances and load-bearing parameters before production. Supported by our no MOQ policy and rapid delivery guarantee, we manage your project from initial flat pattern cutting to final, high-durability electrostatic powder coating and packaging.
FAQ : Questions critiques sur la conception de rayonnages en tôle
What is the maximum allowed deflection limit for an industrial storage rack beam?
Under standard safety codes (such as RMI standards), the maximum horizontal beam deflection under a fully distributed load must not exceed 1/180 of the span length (L/180). For a 2700mm beam, this represents a maximum physical deflection limit of 15mm. Exceeding this deflection compromises structural stability, requiring thicker steel profiles.
How do you protect industrial storage racks from forklift impact damage?
Forklift collisions are a major cause of warehouse rack collapses. To prevent catastrophic failure, we recommend designing thick-gauge steel column protectors (guard rails) anchored directly into the concrete floor around the base of the uprights, physically isolating the structural frame from heavy vehicle impacts.
Why is powder coating preferred over liquid painting for warehouse shelving?
Industrial storage racks experience continuous scratching and scraping from sliding wood pallets and heavy metal bins. Electrostatic powder coating is cured at high temperatures, creating a thick, highly impact-resistant surface barrier that resists chipping, scratching, and wear significantly better than thin liquid spray paint.
How does JUCHENG support custom sheet metal storage rack design projects?
Our technical department reviews your CAD designs during our complimentary DFM stage. If your rack design features columns that are too thin to support your target loads, or beams with excessive spans that risk buckling, we suggest clear modifications like increasing the steel gauge, adding reinforcement ribs, or optimizing weld depths, delivering safe and highly durable storage solutions.
