Structurer des boîtiers de commande industriels, des conteneurs de batteries ou des caissons électroniques fiables et rentables nécessite une connaissance mécanique approfondie. Exécuter une conception de boîtes en tôle robuste permet aux ingénieurs d'optimiser l'efficacité de fabrication et de minimiser le gaspillage de matière première tout en assurant une rigidité structurelle élevée sous contrainte mécanique importante. Pour les développeurs de produits, cet assemblage mécanique fondamental est la géométrie la plus courante utilisée pour isoler et protéger les cartes de circuits imprimés de grande valeur et les alimentations délicates.
Vous souffrez de coins de boîtier desserrés, de trous de vis de montage mal alignés ou de panneaux déformés nécessitant une correction manuelle fastidieuse sur la ligne ? Lorsqu'un boîtier simple est modélisé sans dégagements de pliage appropriés, sans découpes de décharge ou sans sélection de joint, cela entraîne des taux de rejet élevés et des étapes de soudage lentes et exigeantes en main-d'œuvre. Optimiser de manière proactive le style de division de votre boîtier, la méthode de fixation et le traitement de surface est la meilleure façon de garantir la précision dimensionnelle de votre produit.
Comparons les configurations d'assemblage en U et en L, analysons les compromis mécaniques entre le soudage thermique et le rivetage mécanique à froid, et explorons comment les revêtements en poudre professionnels protègent les panneaux bruts de la rouille.
contenu :
Assemblages de boîtes en U vs en L
Assemblage du boîtier : soudage par points vs rivets
Traitements de surface pour boîtes industrielles
Production de boîtes en tôle en faible volume chez JUCHENG
FAQ : Questions critiques sur la conception de boîtes en tôle
Assemblages de boîtes en U vs en L
Quelles sont les principales options géométriques lors de la division d'un boîtier métallique personnalisé en plusieurs parties ?
Les configurations les plus courantes sont les divisions en U, qui utilisent deux canaux en U emboîtés, et les divisions en L, qui utilisent deux panneaux en L combinés à des parois plates.

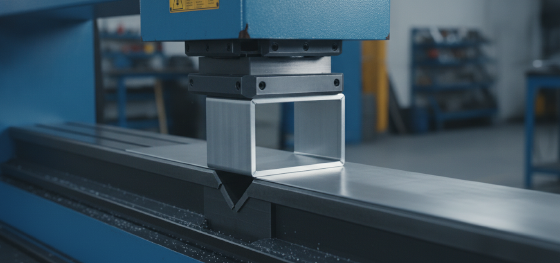

L'objectif structurel principal de tout assemblage de boîtier est de maximiser la rigidité structurelle tout en maintenant une épaisseur de matériau minimale. Pour les boîtiers rectangulaires standard, les concepteurs déploient fréquemment une division en U emboîtée. Cet assemblage utilise un canal inférieur en U qui sert de base et de parois latérales, accouplé à un couvercle supérieur en U. Cette géométrie emboîtée est très rigide et simplifie les rails de montage coulissants pour les composants internes.
Alternativement, une division en forme de L utilise deux panneaux identiques en forme de L qui s'emboîtent. Cette conception est très économique pour la production en faible volume car elle standardise les motifs plats, permettant aux opérateurs d'exécuter des programmes identiques sur les presses plieuses. Cependant, les divisions en forme de L nécessitent une fixation le long de trois lignes de joint distinctes, ce qui demande plus de quincaillerie ou des temps de soudure plus longs par rapport aux configurations en forme de U.
Assemblage du boîtier : soudage par points vs rivets
Quelle est la meilleure méthode d'assemblage pour fixer les rebords qui se chevauchent sur les boîtiers personnalisés ?
Nous utilisons le soudage par points à haute vitesse pour des joints permanents et étanches, ou spécifions des rivets mécaniques pop pour assembler des métaux dissemblables sans déformation thermique.
Lors de la mise en œuvre de projets de conception de boîtiers en tôle, le choix de la méthode d'assemblage la plus efficace est essentiel pour minimiser les déformations localisées. Le soudage par points par résistance est la norme de l'industrie pour fixer les rebords en acier qui se chevauchent. Il utilise des courants électriques élevés pour fusionner le métal instantanément, créant un joint propre et permanent sans aucune saillie de quincaillerie externe.
Cependant, le soudage par points est limité aux métaux compatibles et peut détruire les couches de surface pré-plaquées ou pré-peintes. Pour éviter les dommages thermiques, les concepteurs utilisent des rivets aveugles mécaniques. Le rivetage fonctionne entièrement à température ambiante, vous permettant de fixer des tôles pré-revêtues ou d'assembler des couvercles en aluminium à des bases en acier au carbone sans aucun risque de déformation thermique ou d'écaillage de la peinture.
Traitements de surface pour boîtes industrielles
Comment protégez-vous les boîtiers en acier brut et en aluminium de la corrosion environnementale ?
Nous appliquons des revêtements en poudre électrostatiques pour sceller les surfaces en acier, ou effectuons une passivation chimique et une anodisation pour protéger l'aluminium brut.

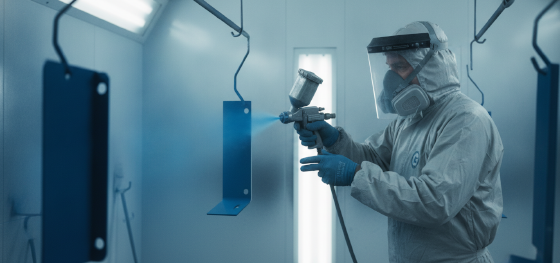

Le métal brut sortant directement du poste de soudage est très vulnérable à l'oxydation. Pour les boîtiers en acier au carbone, l'application d'un revêtement robuste et durable est obligatoire pour prévenir la rouille rapide. Nous exécutons des lavages de prétraitement chimique en plusieurs étapes pour dégraisser et décaper les surfaces, suivis de la pulvérisation électrostatique de poudre de haute qualité revêtement en poudre sur l'ensemble du corps, créant une barrière protectrice continue et résistante aux chocs.
Pour les boîtiers légers en aluminium et en acier inoxydable, nous utilisons des revêtements de conversion chimique (tels que la conversion au chromate ou la passivation). Ce traitement crée un film protecteur microscopique sans altérer les capacités de mise à la terre électrique de la pièce. Il fournit un point de contact propre et conducteur, crucial pour la mise à la terre des composants électroniques internes dans les boîtiers personnalisés.

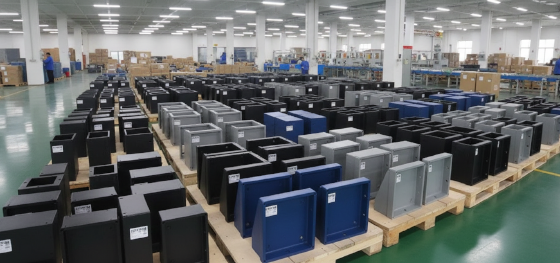

Production de boîtes en tôle en faible volume chez JUCHENG

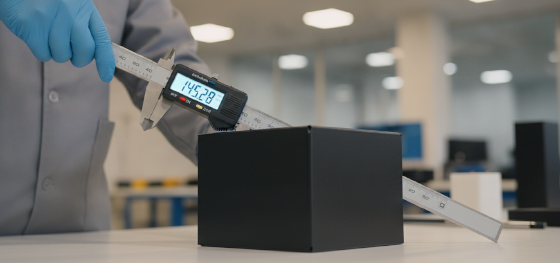

Comment JUCHENG garantit-il des tolérances et des finitions cohérentes sur les boîtiers personnalisés ?
Nous utilisons des découpeuses laser à fibre de haute puissance, des presses plieuses CNC et des lignes d'insertion automatisées gérées par des techniciens qualifiés, vérifiant les alignements avant la découpe.
L'intégration de ces limites de pliage calculées, des styles d'assemblage et des finitions de surface dans votre cycle conception de tôle précoce est le moyen le plus efficace d'éliminer les défauts de production. JUCHENG intègre ces validations géométriques et matérielles avancées dans notre réseau de fabrication numérique, garantissant que vos fichiers CAF se traduisent en assemblages entièrement finis et durables avec une précision dimensionnelle extrême.
Nous traitons une large gamme de tôles brutes, y compris l'aluminium léger, l'acier inoxydable à haute résistance et l'acier au carbone facilement formable. Notre département technique fournit une analyse DFM gratuite sous 24 heures pour vérifier vos modèles CAO, en contrôlant les tolérances et les jeux d'outillage avant la production. Soutenu par notre politique sans MOQ et notre garantie de livraison rapide, nous gérons votre projet depuis la découpe initiale du motif plat jusqu'à l'emballage et l'assemblage final.
FAQ : Questions critiques sur la conception de boîtes en tôle
Quelles sont les causes des écarts dans les coins des couvercles de boîtes en forme de U et comment les éviter ?
Les écarts dans les coins se produisent lorsque le logiciel de dépliage néglige la déduction de pliage physique ou lorsque l'opérateur de presse utilise des ouvertures de matrice incorrectes. Nous évitons ces écarts en calibrant notre logiciel de CAO avec des données empiriques de facteur K pour chaque épaisseur que nous stockons, garantissant que les brides pliées se rejoignent exactement pour former un joint étanche et résistant à la poussière.
Comment concevoir une boîte sur mesure pour supporter des poids de montage internes lourds ?
Pour supporter des composants lourds comme des transformateurs, nous recommandons de concevoir des nervures structurelles internes ou d'utiliser des tôles plus épaisses pour le panneau de base. La conception de brides formées le long des bords inférieurs agit également comme des poutres de support intégrées, augmentant considérablement la limite de charge structurelle sans ajouter de pièces supplémentaires.
Pourquoi le pré-placage est-il important avant d'assembler des brides en acier qui se chevauchent ?
Le soudage de chevauchements d'acier brut crée des espaces fermés inaccessibles aux buses de poudre. Ces zones nues sont très sujettes à la condensation d'humidité et à la rouille intérieure rapide. L'utilisation de tôles d'acier électro-galvanisées ou pré-plaquées garantit que les chevauchements cachés sont protégés, empêchant la rouille de se propager de l'intérieur vers l'extérieur.
Comment JUCHENG évite-t-il les marques d'outillage sur les surfaces cosmétiques délicates ?
Nous protégeons les surfaces molles et délicates de l'aluminium brut et des tôles d'acier inoxydable poli lors des opérations de pliage sur presse plieuse en utilisant des inserts de matrice en polyuréthane spécialisés ou en appliquant des films de masquage en vinyle haute densité. Cela empêche le frottement direct métal sur métal entre l'outillage en acier et la tôle, produisant des plaques décoratives propres et sans rayures, prêtes pour un revêtement immédiat.
