Intégrer des connexions robustes et permanentes dans des panneaux légers sans introduire de déformation thermique est un défi d'ingénierie majeur. Spécifier le processus de rivetage de pièces en tôle offre à vos assemblages personnalisés une liaison très stable et résistante aux vibrations qui préserve complètement les propriétés mécaniques du métal. Cette méthode d'assemblage à froid représente une étape cruciale dans la fabrication de tôles sur mesure, vous permettant de combiner des alliages dissimilaires tout en conservant une surface cosmétique impeccable et prête à être revêtue.
Vous souffrez de déformations thermiques, de distorsions ondulatoires ou de revêtements brûlés causés par le soudage par points standard sur vos panneaux de faible épaisseur ? L'introduction d'une chaleur de soudage élevée dans des tôles de moins de 1,5 mm provoque un retrait volumétrique sévère, tirant les brides adjacentes hors du plan. Passer à un montage mécanique non thermique par rivetage élimine complètement ces défauts cosmétiques, établissant des joints à tolérances serrées sans contrainte thermique.
Examinons pourquoi le verrouillage mécanique à froid surpasse le soudage thermique sur les boîtiers délicats, comparons les rivets aveugles standard avec les rivets structurels solides, et passons en revue les paramètres de DFM nécessaires pour exécuter un rivetage fraisé affleurant.
Pourquoi utiliser des rivets plutôt que le soudage ?
Pourquoi le rivetage mécanique est-il préféré au soudage par points sur les boîtiers cosmétiques minces ?
Le rivetage mécanique ne nécessite aucune chaleur thermique, empêchant complètement le gauchissement des panneaux, protégeant les revêtements pré-anodisés et permettant des liaisons solides entre métaux dissimilaires.
Effectuer des soudures thermiques sur des panneaux minces en aluminium ou en acier est un risque de fabrication majeur. La chaleur intense d'un arc de soudure fait fondre les métaux de base, provoquant une contraction thermique sévère lors du refroidissement qui laisse des distorsions ondulatoires permanentes. De plus, le soudage est limité aux métaux compatibles, rendant impossible l'assemblage direct du cuivre avec l'aluminium ou l'acier.
Le rivetage mécanique résout ces limitations en opérant entièrement à température ambiante. Le processus de rivetage repose sur l'expansion d'une tige de rivet creuse à l'intérieur de trous pré-percés, serrant les tôles ensemble sous une force élevée et uniforme. Cela permet aux concepteurs de combiner une peau en aluminium léger avec un cadre en acier solide, optimisant la résistance structurelle globale sans déformation induite par la chaleur.
Types de rivets : Rivets aveugles vs Rivets solides
Quelle est la différence structurelle entre les rivets aveugles et les rivets solides ?
Les rivets pop sont des fixations aveugles installées depuis un seul côté de la tôle, tandis que les rivets solides nécessitent un accès aux deux côtés du joint pour comprimer et déformer mécaniquement l'ensemble du corps du rivet.
Lors du choix des fixations, les ingénieurs doivent décider entre les rivets pop et les rivets pleins en fonction des exigences de charge. Les rivets pop aveugles utilisent un mandrin central qui est tiré par un outil pneumatique, dilatant la douille creuse contre la tôle arrière. Cela rend les rivets pop extrêmement rapides à installer sur les boîtiers fermés où l'arrière du joint est totalement inaccessible.

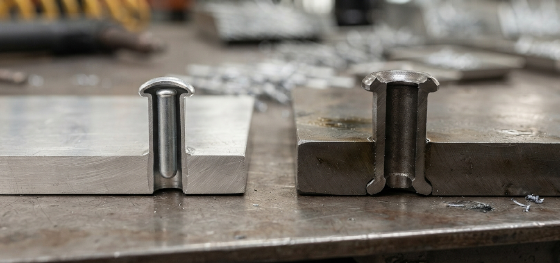

Pour une résistance maximale au cisaillement et aux vibrations, les, rivets pleins sont préférés. L'installation d'un rivet plein nécessite un marteau pneumatique d'un côté et une barre d'appui lourde de l'autre. Cette force de compression intense déforme la tige métallique pleine pour remplir entièrement le trou de montage, créant un joint exceptionnellement rigide largement utilisé dans l'aérospatiale et les châssis industriels lourds.
Rivets fraisés pour surfaces cosmétiques affleurantes
Comment les rivets à tête fraisée obtiennent-ils des surfaces extérieures parfaitement affleurantes et sans couture ?
Le trou de montage est pré-chamfreiné avec un angle spécifique, permettant à la tête de rivet biseautée de se positionner parfaitement au niveau de la surface extérieure de la tôle après compression mécanique.
Pour les appareils haut de gamme, les plaques frontales d'analyseurs médicaux et les boîtiers audio de luxe, les rivets à tête bombée visibles sont très indésirables. Pour maintenir des profils extérieurs complètement lisses, nous utilisons des rivets à tête fraisée. Le motif plat doit être préparé avec des profondeurs de fraisage précises pour correspondre au biseau du rivet, garantissant que la tête du rivet ne dépasse pas ou ne soit pas en retrait.
L'exécution d'un rivetage propre et affleurant nécessite un contrôle strict de l'épaisseur de la tôle. Si la tôle est trop fine (moins de 1,0 mm), il n'y a pas assez de matériau pour supporter un chanfrein coupé. Dans ces scénarios, nous utilisons un processus de pré-emboutissage sur nos presses plieuses, formant à froid un évidement biseauté dans la tôle mince pour accueillir proprement la tête fraisée sans compromettre la résistance du joint.
Assemblage mécanique de précision chez Jucheng Precision
L'approvisionnement en connexions mécaniques de haute intégrité nécessite un contrôle absolu des processus sur le plancher d'usine. Jucheng Precision exploite des postes de rivetage manuels et pneumatiques dédiés équipés de capteurs de surveillance de force, garantissant que chaque rivet se dilate uniformément sans induire de concentrations de contraintes locales. En maintenant un alignement parfait entre les marteaux pneumatiques et les barres d'appui personnalisées, nous empêchons les rayures de surface et livrons des assemblages complètement affleurants prêts pour un service structurel immédiat.
Chaque commande personnalisée est gérée sous un système qualité unifié certifié selon les normes ISO 9001 et AS9100, garantissant que les opérations d'usinage de haute précision fabrication de tôlerie Les séries respectent les réglementations strictes médicales, automobiles et aérospatiales. Nous fournissons des rapports d'essais de cisaillement et de traction certifiés pour vérifier l'intégrité mécanique de chaque lot. Soutenus par notre politique flexible sans MOQ et notre délai de livraison rapide, nous gérons votre projet du découpage laser initial du motif plat à l'emballage final entièrement intégré avec zéro dérive dimensionnelle.
FAQ : Questions critiques sur le rivetage de pièces en tôle
Notre équipe d'ingénierie a compilé des solutions professionnelles et concises aux défis de qualité les plus courants rencontrés lors des séries de rivetage mécanique :
Un assemblage riveté est-il plus résistant qu'un assemblage soudé ?
Bien qu'une soudure continue offre une résistance à la traction absolue plus élevée, un assemblage riveté mécanique correctement conçu offre une résistance supérieure aux vibrations structurelles et à la fatigue.Comment empêcher les tôles brutes de se rayer lors du rivetage à haute pression ?
Nous effectuons le rivetage sur des montages d'assemblage conçus sur mesure, en utilisant des revêtements en polyuréthane protecteurs sur nos contre-battoirs pour éviter tout frottement métal sur métal.Les pièces en aluminium et en acier inoxydable peuvent-elles être rivetées directement ensemble ?
Oui, mais pour éviter la corrosion galvanique, nous utilisons des rivets zingués ou nickelés, ou nous insérons des rondelles en nylon non conductrices pour isoler physiquement les alliages dissemblables.Comment Jucheng Precision garantit-elle une grande constance dans le rivetage des pièces de tôlerie ?
Nous vérifions la concentricité des trous de montage à l'aide de jauges à broches numériques avant l'assemblage, et effectuons des audits en temps réel avec une machine à mesurer tridimensionnelle (MMT) pour garantir un alignement parfait.
