La conception de véhicules aériens sans pilote (UAV) nécessite une attention particulière à la consommation d'énergie, à l'efficacité aérodynamique et aux marges de sécurité structurelle. L'endurance en vol dépend fortement de la limitation du poids mort tout en optimisant les rapports portance/poids du moteur à différentes vitesses de vent. Les équipes d'ingénierie développant des drones de livraison commerciaux, des quadricoptères d'inspection industrielle ou des systèmes de reconnaissance militaire doivent valider la rigidité structurelle du châssis avant de s'engager dans une fabrication à grande échelle. Des maquettes physiques complètes garantissent que les assemblages multi-rotors complexes survivent à des charges de force dynamiques extrêmes sans défaillance structurelle.
La sélection d'alliages structurels et de composites renforcés de carbone avec une excellente résistance à la fatigue représente une phase de développement critique. Les structures multi-rotors fonctionnent sous des vibrations continues à haute fréquence, exigeant un alignement précis des joints pour éviter la dérive des capteurs de contrôle ou les défaillances de connexion électronique. La combinaison du fraisage CNC multi-axes du carbone avec le moulage polyuréthane produit des maquettes haute fidélité pour des évaluations approfondies de l'aérodynamique et de la sécurité en cas de crash. Les ingénieurs techniques analysent les angles de dépouille, les épaisseurs de paroi et les limites d'orientation des fibres pour garantir que chaque composant personnalisé répond aux exigences de vol dynamiques en toute sécurité.
Table des matières
1. Prototypage d'enveloppe aérodynamique par moulage sous vide
2. Usinage CNC soustractif pour composants structurels de charge utile
3. Production de transition et normes aérospatiales alignées sur l'IATF
Prototypage d'enveloppe aérodynamique par moulage sous vide
Question : Comment les coques de drones aérodynamiques légères sont-elles prototypées de manière économique ? Le moulage sous vide en moule silicone reproduit des enveloppes en plastique à parois minces et complexes en utilisant des résines polyuréthane qui imitent l'ABS de production.

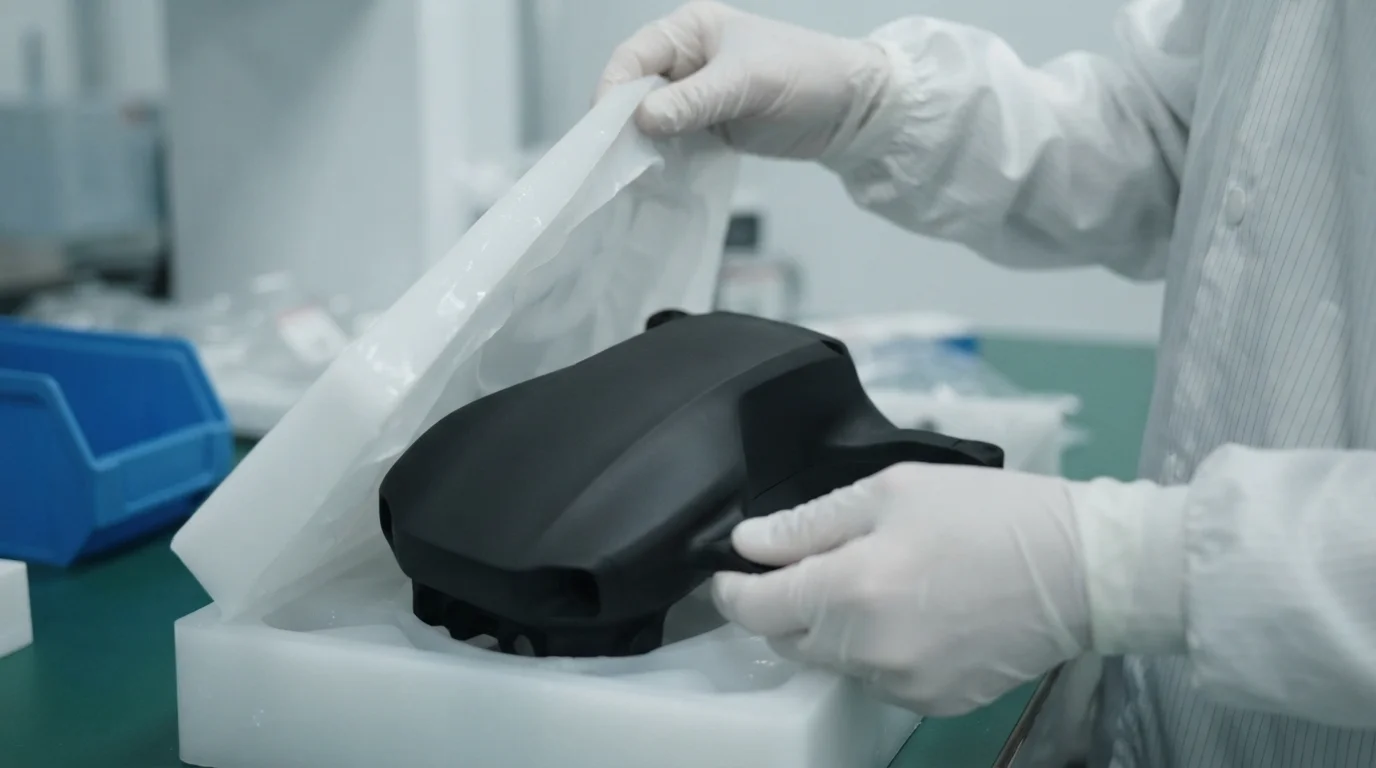

Les coques de drones industriels profilées nécessitent des géométries aérodynamiques complexes pour minimiser les coefficients de traînée et protéger les modules électroniques internes. L'exécution du prototypage rapide de drones permet aux concepteurs de produits de construire des coques de protection très détaillées à parois minces sans payer de coûts d'outillage élevés. Les résines de coulée polyuréthane reproduisent fidèlement les polymères injectés de qualité production, offrant une résistance aux chocs et des propriétés ignifuges identiques. Les moules en silicone gèrent facilement les contre-dépouilles profondes et les contours de style complexes, livrant vingt à cinquante unités de test rapidement.
L'outillage en silicone flexible minimise les défauts de ligne de joint, garantissant des finitions esthétiques impeccables sur les surfaces extérieures élégantes. La pigmentation des résines de coulée selon des spécifications de couleur précises élimine les opérations de peinture secondaires, réduisant le temps de développement. Les enveloppes physiques solides subissent des tests d'humidité et de poussière environnementale pour vérifier les indices de protection contre les intrusions absolus avant la validation en vol.
Usinage CNC par enlèvement de matière pour composants structurels de charge utile
Question : Pourquoi le fraisage CNC est-il préféré pour les supports de bras structurels de drones ? L'usinage multi-axes à partir de blocs de métal massif offre des structures de grain et une limite d'élasticité mécanique supérieures par rapport aux pièces imprimées.

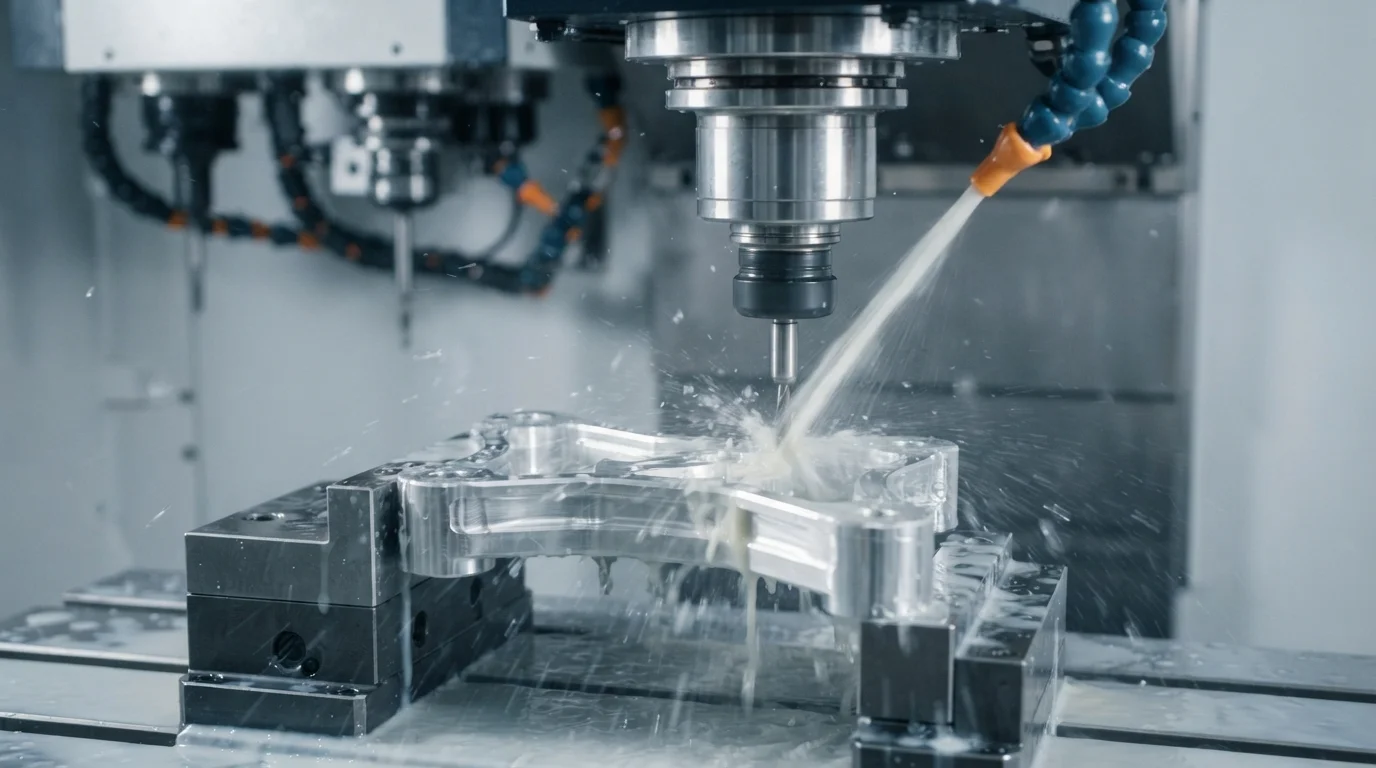

Les supports de cardan dynamiques, les supports moteur et les ensembles de train d'atterrissage principal subissent des contraintes mécaniques intenses lors de manœuvres rapides et d'atterrissages verticaux. L'usinage CNC de pièces structurelles à partir de blocs d'aluminium Al7075-T6 ou de magnésium de qualité supérieure offre la résistance ultime nécessaire pour maintenir solidement les capteurs de charge utile coûteux. Les alignements de coordonnées submicroniques empêchent les excentricités de l'arbre moteur, réduisant les vibrations haute fréquence qui dégradent les flux vidéo haute résolution. Le grenaillage à grain fin élimine les micro-bavures et les concentrateurs de contraintes de surface, maximisant la durée de vie en fatigue sous cycles de charge dynamiques.

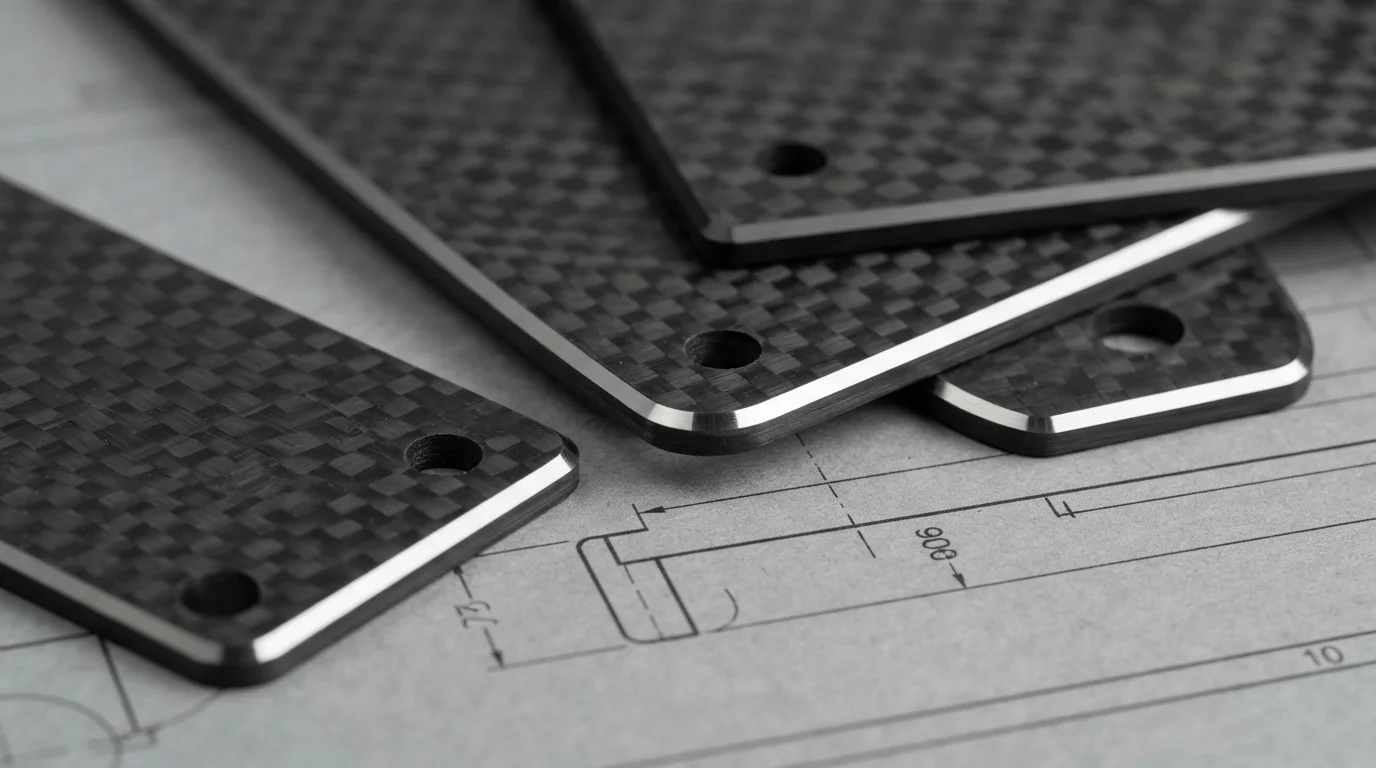

Diverses applications de prototypage rapide dans l'automatisation industrielle utilisent des feuilles de fibre de carbone à haute rigidité fraisées selon des spécifications dimensionnelles précises. Des fraises spéciales diamantées découpent des plaques de châssis complexes sans provoquer de délaminage ni de cisaillement des fibres le long des bords de coupe nus. Cette méthode méticuleuse d'usinage par enlèvement de matière produit des cadres en fibre de carbone légers prêts pour une intégration structurelle immédiate.
Le choix des nuances d'alliage appropriées équilibre les limites de charge utile physique avec les caractéristiques d'amortissement structurel. Ce tableau technique compare les matériaux standard utilisés dans les conceptions avancées de cellules de drones :
| Choix du matériau | Densité | Rigidité (module d'Young) | Application structurelle UAV |
|---|---|---|---|
| Composite de fibre de carbone | 1,55 g/cm³ | 135 GPa | Tubes de bras structurels, plaques de châssis principales |
| Magnésium AZ91D | 1,81 g/cm³ | 45 GPa | Gimbal mounts, electronics housing brackets |
| Nylon 12 (SLS) | 1.01 g/cm³ | 1.6 GPa | Aerodynamic protective hulls, nose cones |
Bridge Production and IATF-Aligned Aerospace Standards
Question: How is raw material traceability ensured for flight-critical components? Manufacturing processes coordinate full Certificate of Analysis sheets to track metal alloy chemistry back to the mill.
Aviation regulatory bodies demand comprehensive traceability records and rigorous quality management compliance from aerospace manufacturing vendors. Jucheng Precision manages a highly certified factory ecosystem operating under ISO 9001, ISO 13485, and IATF 16949 quality guidelines. Fully automated coordinate measuring machines check complex freeform geometries against digital CAD models under stable laboratory conditions. Factory teams run precise dimensional inspections to confirm wing profiles and motor offsets comply with engineered tolerances.
Processing structural parts on high-precision 5 axes Haas/Mazak machines streamlines drone rapid prototyping setups by executing complex geometries in a single setup. Technical engineers deliver comprehensive analyses DFM gratuites 24h/24 analyses to optimize thin rib walls, boss heights, and draft angles. Specialized l'outillage rapide molds deliver high-fidelity injection-molded components within 4 to 15 days, helping drone startups bypass long developmental lead times. Operating under a strict no-MOQ policy enables development groups to iterate dynamic designs without paying heavy initial tooling costs.
Partnering with a certified manufacturer minimizes scale-up risks when transitioning from low-volume mockups to mid-volume series production. Secure data protocols safeguard proprietary aerodynamic and electronic designs throughout every stage of fabrication. Mechatronics groups receive exceptionally durable, flight-ready components built to survive extreme dynamic atmospheric forces.
Foire aux questions (FAQ)
What is the most precise way to machine carbon fiber plates for drone rapid prototyping?
CNC routing using diamond-coated carbide bits represents the premier method to prevent layer delamination. Machinists apply submerged coolant or powerful dust vacuum systems to manage highly abrasive carbon particles safely during cutting operations.
Can magnesium alloys replace carbon fiber in UAV structures?
Magnesium AZ91D represents an excellent alternative for intricate three-dimensional geometries like motor mounts and gimbal rings that cannot be routed from flat carbon sheets. Magnesium offers outstanding specific stiffness and electromagnetic shielding properties.
Are rapid tooling molds suitable for structural fiberglass materials?
Aluminum rapid tooling molds utilizing wear-resistant alloys process fiberglass-reinforced polyamides efficiently for runs of 100 to 10,000 components. Core tool elements are hardened to resist the highly abrasive qualities of fiber-filled resins during injection cycles.
