La fusion de l'impression 3D et du moulage en silicone a révolutionné le prototypage rapide et la fabrication en petites séries. Ce processus hybride exploite la vitesse et la liberté de conception de la fabrication additive pour créer des moules précis et complexes qui étaient auparavant coûteux et longs à produire par des méthodes traditionnelles comme l'usinage CNC.
contenu :
Le flux de travail hybride : impression 3D et coulée en silicone
Choisir la meilleure imprimante 3D pour les moules en silicone
Considérations critiques pour l'impression 3D de moules pour la coulée en silicone
Post-traitement pour un moule en silicone imprimé en 3D personnalisé parfait
Science des matériaux : résine d'imprimante 3D pour moules en silicone
Applications avancées : des composites métalliques à la réduction des déchets
Le flux de travail hybride : impression 3D et coulée en silicone
L'idée principale ici n'est pas d'imprimer en 3D directement avec du silicone—c'est en fait assez difficile car le silicone est trop collant et ne sèche pas comme le plastique. Au lieu de cela, nous utilisons l'imprimante 3D de manière plus intelligente : pour fabriquer des moules en silicone.
Voici comment cela fonctionne en trois étapes simples :
D'abord, vous imprimez en 3D un modèle positif—aussi appelé “ maître ” ou “ modèle ”. C'est simplement une copie de l'objet que vous voulez créer.

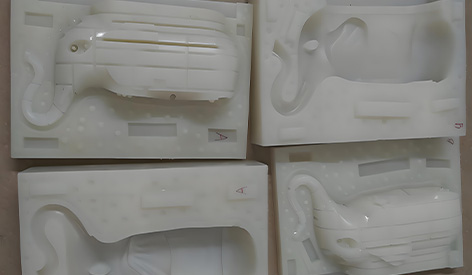

Ensuite, vous utilisez ce maître pour fabriquer un moule en silicone. Ce moule est comme une version négative—il a la forme sculptée à l'intérieur.
Enfin, vous versez des matériaux comme la résine, l'époxy, ou même plus de silicone dans le moule. Une fois durci, vous sortez votre pièce finie !
Cette méthode est idéale pour fabriquer de nombreuses copies d'un objet très détaillé, et vous n'avez besoin d'imprimer le maître qu'une seule fois.
Choisir la meilleure imprimante 3D pour les moules en silicone
Le choix de la bonne machine est essentiel pour réussir. La meilleure imprimante 3D pour les moules en silicone est celle qui privilégie une résolution ultra-haute, une surface lisse et l'étanchéité. Bien que les imprimantes FDM (modélisation par dépôt de fil fondu) soient accessibles et puissent être utilisées avec un post-traitement approfondi, elles laissent souvent des lignes de couche qui se transfèrent au moule en silicone et ensuite à chaque pièce coulée. Pour des résultats professionnels, les imprimantes MSLA (stéréolithographie masquée) et PolyJet sont des choix supérieurs. Les imprimantes MSLA, qui utilisent une source de lumière UV pour durcir la résine liquide couche par couche, excellent dans la production de pièces avec des détails exceptionnellement fins et des surfaces verticales lisses. Cela les rend idéales pour créer des maîtres pour des moules en silicone complexes.
Considérations critiques pour l'impression 3D de moules pour la coulée en silicone
Lors de la préparation de votre modèle 3D pour moules d'impression 3D pour coulée silicone, plusieurs facteurs doivent être pris en compte :
Orientation : Orientez le maître pour minimiser les lignes de couche visibles sur les surfaces critiques. Les structures de support doivent être placées sur des zones non cosmétiques.
Dépouilles : L'incorporation de légères dépouilles (1 à 2 degrés) sur les parois verticales n'est pas toujours obligatoire avec le silicone flexible, mais facilite grandement le démoulage du maître du silicone et de la pièce coulée finale du moule.
Épaisseur de paroi : Assurez-vous que votre maître a une paroi solide et épaisse pour éviter toute flexion pendant le processus de fabrication du moule.
Évents et carottes : Pour les pièces complexes, vous devrez peut-être concevoir et imprimer des carottes intégrées (pour verser la résine) et des évents (pour laisser l'air s'échapper) directement sur votre modèle maître.
Post-traitement pour un moule en silicone imprimé en 3D personnalisé parfait
Une impression 3D brute est rarement prête pour la fabrication de moules. Un post-traitement méticuleux est la clé d'un moule en silicone imprimé en 3D personnalisé réussi. Pour les impressions en résine, cela implique :
Lavage et durcissement : Lavez soigneusement l'impression dans de l'alcool isopropylique pour éliminer la résine non durcie, puis post-polymérisez-la sous lumière UV pour atteindre une polymérisation et une stabilité complètes.
Ponçage : Poncez progressivement le modèle avec des grains de papier de verre de plus en plus fins (en commençant par 400 jusqu'à 2000+ grains) pour éliminer les lignes de couche.
Apprêt et scellement : Appliquez un apprêt de remplissage élevé ou un revêtement spécialisé comme XTC-3D pour créer une surface parfaitement lisse et scellée. Cette étape est non négociable pour créer un maître étanche à l'eau ; toute porosité emprisonnera l'air et provoquera des défauts dans le moule en silicone. L'objectif est une surface impeccablement lisse qui résultera en un moule vierge.
Science des matériaux : résine d'imprimante 3D pour moules en silicone
Le choix du matériau est primordial. Toutes les résines ne se valent pas. Vous devez sélectionner une résine rigide pour imprimante 3D pour moules en silicone qui est spécifiquement formulée pour résister aux inhibiteurs des silicones à durcissement au platine. Les résines standard contiennent des composés à base de soufre qui peuvent inhiber le durcissement du silicone au platine, entraînant une surface collante et non durcie sur votre moule. Utilisez des résines "compatibles silicone" ou "sans inhibiteur", qui sont explicitement commercialisées pour cette application. Pour les silicones à durcissement à l'étain, cela est moins un problème, mais les variétés au platine sont préférées pour leurs propriétés supérieures et leur absence de retrait.
Applications avancées : des composites métalliques à la réduction des déchets
La polyvalence de cette technique s'étend bien au-delà des simples prototypes. Les innovateurs utilisent maintenant des moules imprimés en 3D pour le moulage de céramique métallique et de silicone. Cela implique de couler des composés de silicone spécialisés remplis de poudres métalliques (comme le bronze ou le fer) dans un moule imprimé en 3D. Après durcissement, la pièce en silicone est retirée et placée dans un four, où le liant silicone brûle, laissant un objet métallique solide dans un processus connu sous le nom de coulée "burn-out". De plus, cette technologie offre un angle durable en fournissant un moule en silicone pour les déchets d'impression 3D. Les impressions ratées ou le matériau de support peuvent être collectés et recyclés en étant fondus et coulés dans de nouvelles formes à l'aide d'un moule en silicone imprimé en 3D, favorisant une économie circulaire dans l'atelier. L'application principale reste la production efficace de composants fonctionnels grâce à des moules imprimés en 3D pour pièces en silicone, tels que des joints, des garnitures, des poignées à prise souple, et même des dispositifs biomédicaux.
Maîtriser l'art d'utiliser une imprimante 3D pour fabriquer des moules en silicone ouvre un monde de possibilités de fabrication. En sélectionnant soigneusement la bonne technologie d'imprimante, en employant un régime de post-traitement rigoureux et en choisissant des matériaux compatibles avec le silicone, les concepteurs et les ingénieurs peuvent itérer rapidement et produire des pièces fonctionnelles de haute qualité. Cette approche hybride démocratise la fabrication, la rendant plus rapide, plus abordable et plus accessible que jamais, tout en ouvrant la voie à des applications avancées de matériaux et à des pratiques durables.
