Pensez à un os. Ce n'est pas un bloc solide et lourd. C'est une structure brillante. Une coque externe dure et dense avec une matrice interne légère et réticulée. C'est ainsi que la nature crée une force incroyable sans poids incroyable.
Dans la fabrication avancée, nous avons un processus qui imite ce principe exact. Il tire parti des grands avantages du moulage par injection réaction (RIM) et donne à la pièce finale un squelette interne.
Ce processus avancé s'appelle le moulage par injection réactionnelle structurelle, ou SRIM. C'est la clé pour créer des pièces énormes et légères qui sont également incroyablement solides et rigides.
contenu :
La limite d'une coque creuse
Donner un squelette à la pièce
La magie de l'infusion
La force là où vous en avez besoin : un processus intelligent
Le résultat : une légèreté résistante à grande échelle
La limite d'une coque creuse
Le moulage par injection réactionnelle standard est fantastique pour fabriquer de grandes pièces légères avec une belle finition de surface. Pensez à un pare-chocs ou à un grand boîtier.
Mais ces pièces sont essentiellement des coques creuses en plastique non renforcé. Elles sont résistantes, mais pas exceptionnellement rigides. Pour une pièce qui doit simplement avoir belle apparence et résister aux impacts, c'est parfait.

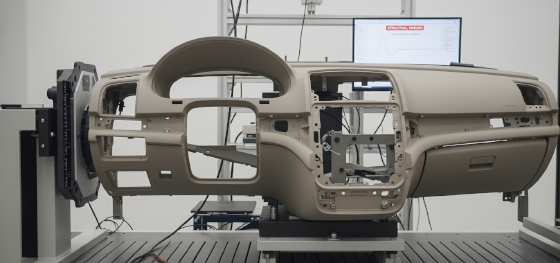

Mais que faire si votre pièce doit être un composant structurel principal ? Que faire si elle doit supporter une lourde charge sans fléchir ? Que faire si elle nécessite la rigidité d'un matériau composite ? Une coque en plastique creuse ne suffit pas. La pièce a besoin d'une colonne vertébrale.
Donner un squelette à la pièce
C'est l'idée centrale du moulage par injection réactionnelle structurelle. Avant d'injecter le polyuréthane liquide, nous plaçons stratégiquement un "squelette" à l'intérieur du moule.
Ce squelette est un mat préformé de fibres de renforcement. Le plus souvent, il s'agit d'un mat de fibres de verre hachées ou continues. Pour des performances encore plus élevées, il peut s'agir de fibre de carbone.
Cette "préforme" en fibre est découpée exactement à la forme de la pièce. Elle est placée dans la cavité vide du moule. C'est l'étape qui transforme un simple processus de moulage en un processus de fabrication de composite.
La magie de l'infusion
Maintenant, le processus RIM commence. Mais il est un peu différent.

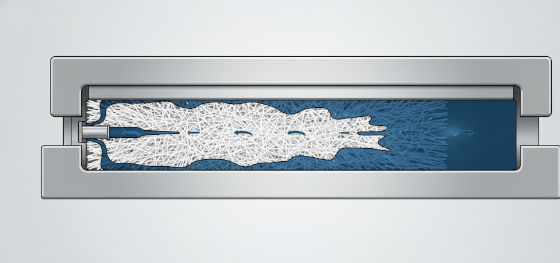

Le moule est fermé, serrant doucement le mat de fibres. Ensuite, le polyuréthane liquide mélangé à faible viscosité est injecté dans le moule à basse pression.
Le liquide s'écoule dans le moule. En se répandant, il entoure et sature complètement, ou "infuse", tout le squelette de fibres. Il remplit chaque espace microscopique entre les fibres.
Ensuite, la réaction chimique se produit. Le polyuréthane liquide durcit en une matrice plastique solide autour des fibres. Il verrouille définitivement le squelette en place. Le résultat n'est plus seulement une pièce en plastique. C'est un véritable composite. Une structure solide et intégrée de plastique et de fibres.
La force là où vous en avez besoin : un processus intelligent
La beauté du SRIM réside dans son intelligence. Vous n'êtes pas obligé de mettre des fibres partout.

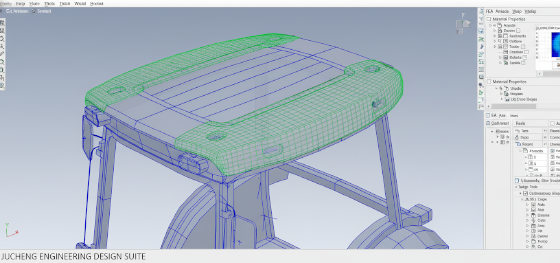

À l'aide d'outils d'analyse technique, un concepteur peut déterminer quelles zones d'une grande pièce subiront le plus de contraintes. Vous pouvez alors concevoir une préforme de fibres qui n'est placée que dans ces zones à fortes contraintes.
Par exemple, sur un grand toit de tracteur, vous pourriez ne mettre un renfort qu'autour des points de montage et au centre, laissant les autres zones en plastique non renforcé.
C'est une façon incroyablement efficace de construire. Cela donne de la résistance et de la rigidité exactement là où vous en avez besoin, sans ajouter le poids et le coût du renforcement de toute la pièce. C'est une solution structurelle hautement optimisée.
Le résultat : une légèreté résistante à grande échelle
La pièce finale en SRIM possède une combinaison remarquable de propriétés.
Elle a la finition de surface de classe A et la liberté de conception d'une pièce RIM standard. Mais elle a la rigidité et la résistance d'un composite. Son rapport résistance/poids peut être bien supérieur à celui de l'acier ou de l'aluminium.
C'est pourquoi le moulage par injection réactionnel structurel est une technologie clé dans l'industrie automobile. Il est utilisé pour fabriquer des pièces légères, solides et complexes comme les panneaux de porte, les planchers et les couvercles de roue de secours.

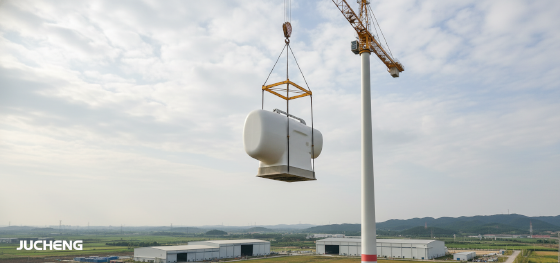

Il est également utilisé dans de nombreuses autres industries, pour tout, des équipements agricoles aux boîtiers d'éoliennes. C'est la solution parfaite pour tout projet nécessitant une grande pièce légère avec une intégrité structurelle sérieuse. C'est le processus qui donne au plastique une ossature solide.
