Atteindre une esthétique visuelle parfaite, digne du moulage par injection, avant d'ouvrir des outils de production coûteux est une étape majeure pour les équipes de conception. Spécifier le prototypage rapide SLA offre à vos concepteurs de produits des surfaces exceptionnellement lisses, des arêtes vives et des tolérances dimensionnelles serrées, parfaitement prêtes pour la présentation. Ce procédé de photopolymérisation en cuve haute résolution agit comme un service essentiel de prototypage rapide, utilisant des lasers UV précis pour durcir la résine liquide en pièces cosmétiques complexes avec un détail microscopique extrême.
Vous souffrez de pièces imprimées grossières et granuleuses avec des lignes de couche visibles nécessitant des heures de remplissage et de ponçage manuels lents ? Les imprimantes standard à extrusion de filament ou à lit de poudre sont limitées par la taille des billes brutes, laissant des marches distinctes le long des surfaces courbes qui ruinent les revues esthétiques. Passer à une stratégie de durcissement optique à la lumière élimine complètement ces défauts de finition, produisant des motifs lisses comme du liquide directement depuis la cuve.
Explorons les mécanismes électrochimiques du durcissement de la résine liquide en cuve, analysons sa capacité exceptionnelle à fabriquer des lentilles transparentes et des boîtiers miniatures, et examinons les étapes de ponçage post-traitement nécessaires pour obtenir des pièces prêtes pour la présentation.
Comment fonctionne la stéréolithographie (SLA)

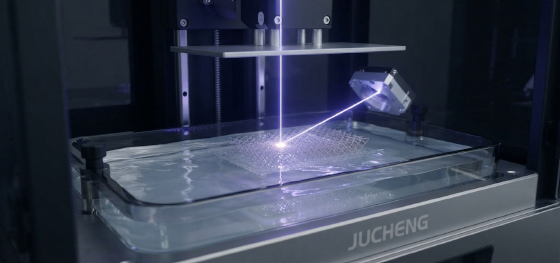

Pour concevoir des composants haute résolution, il est essentiel de comprendre le processus physique de réticulation des polymères. Cette méthode additive avancée utilise une résine photopolymère liquide contenue dans une cuve de fabrication industrielle. Un faisceau laser ultraviolet (UV), dirigé par des scanners galvanométriques à grande vitesse, trace les coupes transversales 2D de votre fichier CAO sur la surface de la résine.
Lorsque la résine liquide absorbe l'énergie UV, ses chaînes monomères se lient et se solidifient instantanément. Une fois qu'une seule couche (généralement de 0,05 mm à 0,1 mm d'épaisseur) est durcie, la plate-forme élévatrice de l'imprimante se déplace, une lame de recouvrement balaie pour appliquer une nouvelle couche liquide, et le laser trace la couche suivante. Ce processus hautement uniforme rend le prototypage rapide SLA exceptionnellement précis, fournissant des structures isotropes avec des détails incroyablement fins et des coins nets.
Applications idéales : pièces transparentes et miniatures très détaillées
La résolution exceptionnelle de la photopolymérisation en fait le choix de prédilection pour la vérification matérielle B2B très détaillée. Contrairement à d'autres additifs qui laissent des vides poreux, la solidification de la résine liquide nous permet de fabriquer des composants avec une clarté optique. C'est la norme processus de prototypage rapide pour vérifier les lentilles de phares automobiles personnalisées, les guides de lumière transparents et les blocs de collecteur microfluidique.
De plus, le processus excelle dans la création de miniatures complexes et très détaillées pour les maquettes de diagnostic médical et les pièces d'exposition commerciale. La taille du point laser micro-focalisé nous permet de construire des nervures internes délicates, des micro-filetages et des boîtiers à parois minces avec une fidélité géométrique extrême, fournissant aux équipes de conception des modèles physiques immédiats qui correspondent à l'intention visuelle des plastiques moulés par injection standard.
Post-traitement des pièces SLA : peinture et polissage
Un composant en résine solide sortant directement de la cuve est rarement prêt pour des examens esthétiques. Une fois la phase de construction terminée, les pièces doivent être lavées dans des bains de solvant pour éliminer la résine non durcie et placées dans des chambres de post-durcissement UV pour atteindre une résistance mécanique complète. Étant donné que le processus nécessite des colonnes de support physiques pour ancrer les porte-à-faux, les pièces présentent également de légères marques de cicatrice une fois les supports retirés.
Pour restaurer une apparence prête à la vente, nos techniciens qualifiés exécutent un post-traitement haut de gamme. Nous effectuons un ponçage humide manuel progressif, passant du grain 400 au grain 2000 pour effacer les cicatrices de support. Pour les pièces optiquement transparentes, nous exécutons un polissage multi-étapes avec des composés fins, suivi de l'application de laques acryliques claires stabilisées aux UV, scellant complètement les pores pour obtenir une transparence semblable au verre.
Obtenez des prototypes SLA prêts pour la présentation chez Jucheng Precision
L'obtention de prototypes visuels parfaits nécessite un système de contrôle de finition méticuleux et intégré sur le plancher de production. Jucheng Precision exploite plusieurs systèmes de stéréolithographie industrielle grand format dans des salles blanches à environnement contrôlé. Cette configuration avancée nous permet d'éviter la contamination par la poussière en suspension dans l'air pendant la construction, garantissant que vos panneaux à haute transparence et vos cadres esthétiques sont réalisés avec une clarté extrême.
Notre département de finition est entièrement doté de modeleurs experts spécialisés dans le ponçage humide manuel, la peinture humide assortie à la couleur et le polissage miroir. En tant que votre partenaire de premier choix de service de prototypage rapide, nous offrons une analyse DFM gratuite de 24 heures pour vérifier vos fichiers CAF pour les angles non pliables ou les limites de dégagement des supports. Soutenu par notre politique flexible sans MOQ et notre garantie de livraison rapide, nous gérons votre projet depuis l'ingestion initiale du fichier jusqu'à la vérification visuelle finale haut de gamme dans notre installation de 8000 mètres carrés.
FAQ : questions cruciales sur le prototypage rapide SLA
Notre équipe d'ingénierie a compilé des solutions professionnelles et concises aux défis de qualité les plus courants rencontrés lors des tirages en stéréolithographie :
Les prototypes rapides SLA sont-ils suffisamment solides pour les tests de contrainte fonctionnelle ?
Généralement non, les photopolymères SLA standard sont très fragiles et ont tendance à s'écailler sous contrainte. Pour les tests fonctionnels de charnières ou d'articulations, nous recommandons d'utiliser du nylon SLS ou du prototypage plastique CNC personnalisé.Comment empêchez-vous les pièces SLA transparentes de jaunir avec le temps ?
Les photopolymères transparents jaunissent naturellement lorsqu'ils sont exposés aux rayons UV environnementaux. Nous empêchons cette décoloration en appliquant un revêtement transparent en polyuréthane résistant aux UV sur les pièces polies.Pourquoi devons-nous concevoir des trous de drainage dans les modèles de pièces SLA creuses ?
Creuser une pièce emprisonne de la résine liquide à l'intérieur de la cavité pendant l'impression. La conception de petits trous de drainage (minimum 1,5 mm) permet à la résine non durcie de s'écouler facilement avant le post-durcissement UV, évitant ainsi les fissures.Quelle est la tolérance dimensionnelle standard des commandes de prototypage rapide SLA ?
Nos systèmes SLA industriels maintiennent des tolérances linéaires serrées à ±0,1 mm pour les 100 premiers mm, vous permettant de vérifier les assemblages à encliquetage et les jeux d'assemblage avec une extrême précision.
