Votre modèle CAO est un monde de nombres parfaits. Une bride mesure exactement 50,00 mm. Un trou a exactement 10,00 mm de diamètre. Un angle est parfaitement de 90 degrés.
Puis votre pièce physique arrive. Vous la mesurez. La bride fait 50,15 mm. Le trou fait 10,08 mm. L'angle est de 90,5 degrés. La pièce est-elle défectueuse ? La machine du fabricant est-elle cassée ?
Bienvenue dans le monde réel. C'est le monde des tolérances de tôlerie. Ce n'est pas un monde de nombres parfaits. C'est un monde de variations acceptables et prévisibles. Comprendre ce monde est la clé pour concevoir des pièces qui fonctionnent réellement.
contenu :
La racine de toute variation : le métal n'est pas parfait
Un langage commun : la norme ISO 2768
La hiérarchie de la précision
Le véritable ennemi de l'assemblage : l'accumulation des tolérances
Conception et fabrication pour le contrôle
La racine de toute variation : le métal n'est pas parfait
Pourquoi une pièce physique ne peut-elle pas être parfaite ? La raison est la physique. Le métal est un matériau physique avec une mémoire et des imperfections.

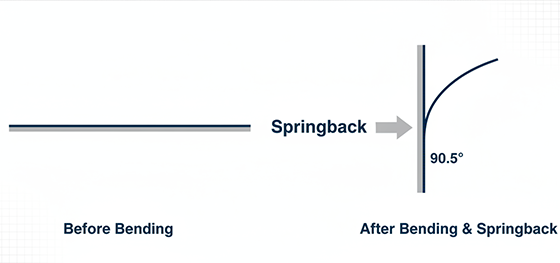

La plus grande source de variation dans Fabrication de tôlerie est le " retour élastique ". Lorsque vous pliez une pièce de métal, elle ne reste pas simplement dans sa nouvelle forme. Les contraintes internes la font revenir légèrement vers son état plat d'origine. Un pli à 90 degrés peut se détendre à 90,5 ou 91 degrés.
Le matériau lui-même n'est pas parfaitement uniforme. L'épaisseur d'une tôle peut varier légèrement d'une extrémité à l'autre. Sa dureté peut ne pas être parfaitement constante. Toutes ces minuscules variations physiques s'additionnent. L'objectif de la fabrication n'est pas d'éliminer la variation, ce qui est impossible. C'est de la contrôler dans une plage acceptable. Cette plage est appelée " tolérance "."
Un langage commun : la norme ISO 2768
Comment définir une plage " acceptable " ? Nous utilisons un langage international commun. La norme la plus utilisée pour les tolérances générales est l'ISO 2768.
Cette norme fournit un moyen simple de spécifier les tolérances sans avoir à mettre un nombre " +/- " sur chaque dimension de votre dessin. Il suffit d'ajouter une note, par exemple " Tolérances selon ISO 2768-m "."
Le " m " signifie " medium ". La norme comporte plusieurs classes. Pour la tôle, " m " (moyen) et " c " (grossier) sont les plus courants. L'ISO 2768-m définit un ensemble clair de variations acceptables pour différentes plages de dimensions. Par exemple, pour une dimension comprise entre 30 mm et 120 mm, la tolérance peut être de +/- 0,3 mm.
L'utilisation de cette norme simplifie la communication. Elle crée un contrat clair entre vous et votre fabricant. Vous savez à quoi vous attendre, et ils savent quoi livrer.

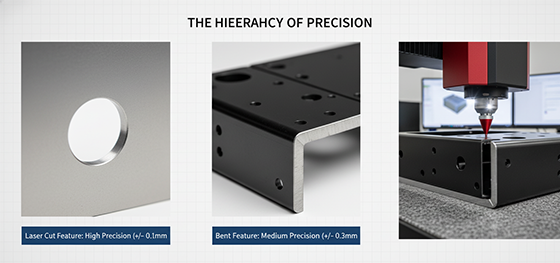

La hiérarchie de la précision
Il est important de savoir que toutes les caractéristiques d'une pièce en tôle n'ont pas la même tolérance. Il existe une hiérarchie de précision.
Les caractéristiques créées par la découpe laser sont les plus précises. Cela inclut le profil extérieur de votre pièce et tout trou ou découpe interne. Ces dimensions peuvent généralement être maintenues avec une tolérance très serrée, souvent autour de +/- 0,1 mm.
Les caractéristiques créées par la presse plieuse sont moins précises. La position d'un pli par rapport à un bord, ou l'angle final d'un pli, est soumise à la physique du retour élastique. Ces dimensions ont généralement une tolérance plus large, peut-être +/- 0,3 mm ou +/- 1 degré.
Un concepteur intelligent comprend cette hiérarchie. Il utilisera les caractéristiques de découpe laser comme points de référence précis. Il concevra son assemblage de sorte que les alignements les plus critiques dépendent de ces trous précis découpés au laser, et non des brides pliées moins précises.
Le véritable ennemi de l'assemblage : l'accumulation des tolérances
Une petite variation de 0,3 mm sur une seule pièce semble minuscule. Mais le véritable ennemi d'un assemblage complexe est l'accumulation de tolérances."
Imaginez que vous construisez un châssis de serveur à partir de cinq pièces distinctes boulonnées ensemble. Chaque pièce a une petite variation acceptable. La pièce A peut être 0,2 mm plus longue que la nominale. La pièce B peut être 0,1 mm plus courte. La pièce C peut être 0,3 mm plus longue.
Lorsque vous additionnez toutes ces petites variations, la longueur finale de votre assemblage pourrait être significativement différente de ce que vous avez conçu. C'est l'accumulation. Cela peut entraîner un mauvais ajustement du panneau de couverture final ou un désalignement des trous de montage en rack.
Un bon concepteur doit anticiper cela. Il doit effectuer une analyse de tolérance pour s'assurer que, même dans le pire des cas, son assemblage s'emboîtera toujours.
Conception et fabrication pour le contrôle
Alors, comment contrôler toute cette variation ? C'est un partenariat.
Votre travail en tant que concepteur est de créer une conception robuste. Une conception qui n'est pas sensible aux petites variations. Et de spécifier des tolérances réalistes pour le procédé. Demander des tolérances de niveau CNC sur une pièce en tôle est une recette pour des coûts extrêmes.

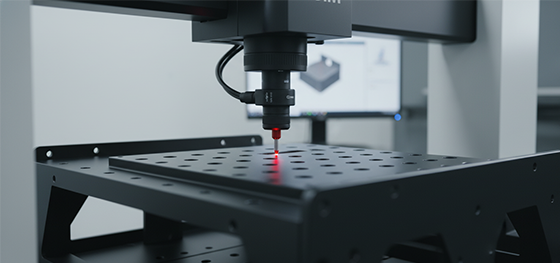

Notre travail en tant que fabricant est d'utiliser notre expertise et notre équipement pour contrôler le processus. Nous utilisons des machines modernes et précises. Nous avons des opérateurs qualifiés qui savent compenser le retour élastique. Et nous utilisons des outils d'inspection avancés comme les MMT pour vérifier que les pièces que nous expédions répondent aux tolérances convenues. Tolérances de la tôle.
Cette approche basée sur les données est votre garantie. Elle transforme le monde chaotique de la variation physique en un processus de fabrication contrôlé, prévisible et réussi.
