Comprendre la progression chronologique précise du travail des métaux est essentiel pour gérer la qualité des produits matériels en grand volume. Chaque lancement réussi de produit matériel repose sur une série d' étapes du processus de fabrication de tôlerie optimisées pour éviter les dérives dimensionnelles et garantir l'intégrité structurelle. Transformer des plaques métalliques plates et fines en boîtiers structurels complexes et rigides nécessite une combinaison harmonieuse de mathématiques numériques, de découpe à haute pression, de formage mécanique et d'assemblage permanent.
Pour de nombreux développeurs de produits, l'atelier de fabrication reste une boîte noire. Soumettre un fichier CAO et espérer le meilleur entraîne souvent des taux de rejet élevés, des tolérances de trous non conformes et des coûts d'outillage imprévus. Savoir exactement comment votre plaque brute passe d'un fichier numérique à un produit physique fini vous permet de concevoir des pièces intrinsèquement optimisées pour une production rapide et économique.
Traçons les six étapes essentielles de la fabrication de précision moderne, analysons comment le dépliage du motif plat définit la précision pour toutes les opérations en aval, et explorons comment notre installation mondiale avancée gère chaque phase pour optimiser la fabrication de votre produit.
contenu :
Étape 1 : Conception CAO et dépliage
Étapes 2 et 3 : Découpe et poinçonnage
Étape 4 : Pliage et formage
Étape 5 : Assemblage et soudage
Étape 6 : Finition et assemblage
FAQ : Questions essentielles sur les étapes de fabrication
Étape 1 : Conception CAO et dépliage
Pourquoi un modèle 3D de tôle doit-il être déplié en un motif plat avant la fabrication ?
Le dépliage calcule l'allongement précis du matériau qui se produit lors du pliage, traduisant les brides 3D en un motif plat avec des déductions de pliage précalculées.

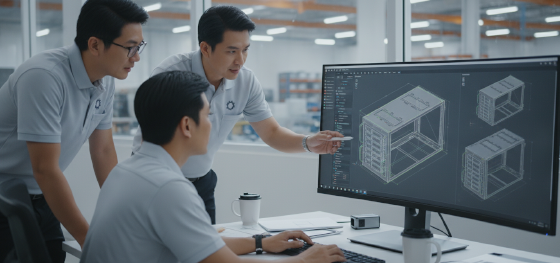

Le parcours de fabrication commence dans l'espace numérique. Les concepteurs modélisent des supports et des châssis tridimensionnels dans un logiciel de CAO, définissant les dimensions critiques et les épaisseurs de matériau. Notre département de programmation traite ensuite ces fichiers, appliquant des calculs précis de facteur K et de compensation de pliage pour déplier le modèle 3D en un motif plat bidimensionnel.
Ce dépliage mathématique est la phase préparatoire la plus critique du processus de fabrication de tôlerie, établissant les limites physiques précises de la plaque plate. Si le motif plat est modélisé sans intégrer ces compensations de pliage, le métal s'étirera au-delà de ses dimensions cibles lors des opérations de presse, entraînant des ajustements lâches et des trous de montage désalignés.
Étapes 2 et 3 : Découpe et poinçonnage
Quelles sont les principales méthodes utilisées pour découper des motifs plats bruts dans des tôles métalliques ?
Nous utilisons la découpe laser à fibre haute vitesse pour les profils extérieurs complexes et le poinçonnage sur presse à tourelle CNC pour les grilles de trous standardisés, les persiennes et les bossages.

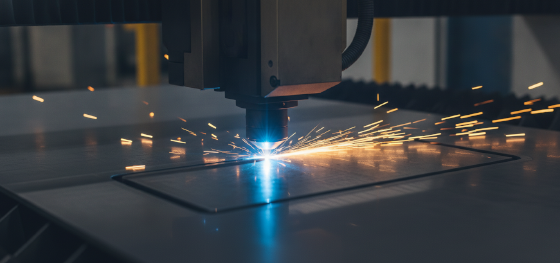

Une fois les données plates validées, les étapes physiques du processus de fabrication de tôlerie passent à la phase d'enlèvement de matière. Les tôles plates sont chargées sur des postes de travail avancés pour découper le contour du motif plat et tous les trous de montage intérieurs. Pour les pièces nécessitant une grande flexibilité géométrique, nous déployons des systèmes de découpe laser à haute vitesse qui vaporisent proprement l'acier sans laisser de marques d'outil physiques.
Si votre conception de panneau comporte des centaines de trous ronds identiques ou une ventilation structurelle intégrée, nous acheminons les tôles vers nos presses à tourelle CNC. Ce processus mécanique de poinçonnage de tôles découpe les formes standard en quelques millisecondes, ce qui le rend nettement plus rapide et plus économique que de tracer chaque point de périmètre avec un faisceau laser.
Étape 4 : Pliage et formage
Comment les motifs plats se transforment-ils en matériel tridimensionnel rigide ?
Les presses plieuses hydrauliques CNC entraînent un poinçon supérieur vers le bas pour forcer le métal plat dans des matrices en V de forme personnalisée, pliant la plaque le long d'axes calculés pour former des brides.

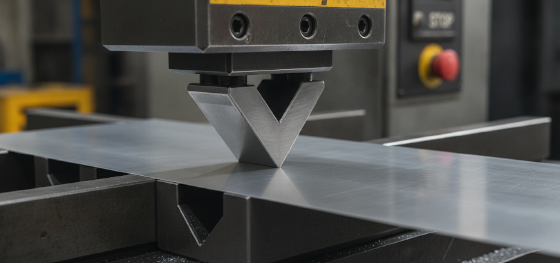

Après le découpage, les pièces métalliques plates sont acheminées vers le département de formage. C'est là que se produit le pliage de tôles. Les opérateurs placent les tôles plates contre des butées arrière automatisées sur les presses plieuses CNC. Lorsque le poinçon supérieur descend, il déforme le métal le long de lignes de pliage droites, établissant le volume 3D ciblé.
Pour les boîtiers profonds nécessitant des profils cylindriques creux ou des coques courbes complexes, des techniques spécialisées de formage profond de tôles sont appliquées. Tout au long de cette étape de déformation, nos opérateurs surveillent en continu le retour élastique angulaire, ajustant les courses de presse pour garantir que chaque bride se plie à son angle exact prévu avec une grande répétabilité structurelle.
Étape 5 : Assemblage et soudage
Comment les brides pliées séparées sont-elles assemblées pour former un boîtier solide et rigide ?
Nous fixons de manière permanente les composants individuels en utilisant un soudage métallurgique permanent ou des méthodes de fixation mécanique à froid comme le rivetage et le sertissage.

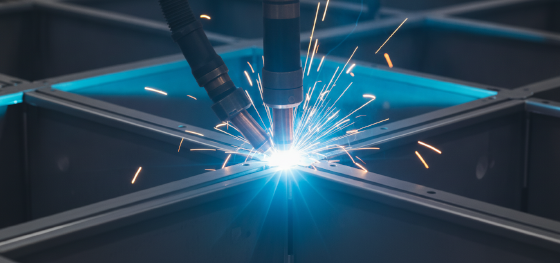

Une fois les panneaux individuels pliés en forme, ils doivent être combinés pour former un châssis complet et rigide. Cette phase se concentre fortement sur l'assemblage de tôles pour établir des connexions mécaniques permanentes. Pour les cadres industriels étanches et à haute résistance, nos soudeurs certifiés exécutent un soudage de tôles précis (y compris le TIG, le MIG et les soudures par points par résistance), fusionnant les bords métalliques au niveau moléculaire.
Pour les panneaux ou assemblages pré-plaqués où la distorsion thermique doit être évitée, nous utilisons des fixations à froid. Ce traitement à froid repose sur des presses pneumatiques pour installer des rivets pop et des fixations auto-clincheuses directement dans des trous pré-percés, fournissant des filetages mécaniques solides sans dommage thermique.
Étape 6 : Finition et assemblage
Quelles opérations finales préparent l'assemblage de tôlerie pour une utilisation commerciale immédiate ?
Nous appliquons des revêtements de surface protecteurs comme la peinture par poudre ou l'anodisation, suivis de l'intégration mécanique finale des charnières, joints et guides de cartes.

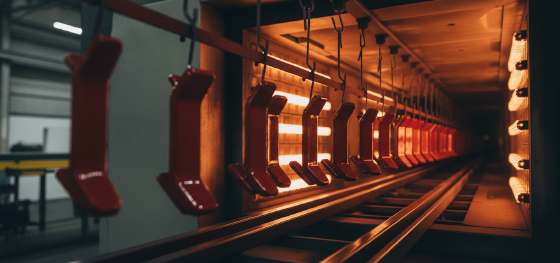

Les assemblages métalliques bruts sont très vulnérables à la corrosion environnementale et à l'oxydation. Avant l'expédition finale, les assemblages subissent une finition de surface rigoureuse. Nous appliquons des revêtements par poudre professionnels, une anodisation ou des revêtements de conversion chimique pour protéger le métal de la rouille et offrir une esthétique propre et haut de gamme.
Une fois les finitions complètement durcies, nous réalisons l'assemblage final de tôlerie. Nos techniciens d'intégration montent la quincaillerie mécanique, y compris les charnières, serrures, joints en caoutchouc et plaques frontales personnalisées. Chaque assemblage de boîtier complet subit une inspection dimensionnelle rigoureuse et des vérifications d'alignement physique, garantissant que la quincaillerie est entièrement prête à recevoir immédiatement vos composants électroniques.
FAQ : Questions essentielles sur les étapes de fabrication
Pourquoi l'orientation du fil du grain dans le patron plat est-elle critique lors de la phase d'imbrication ?
Lors du processus de laminage à l'usine sidérurgique, le métal développe une direction de grain continue. Si un pli est exécuté parallèlement à ce grain de laminage, les fibres extérieures sont très sujettes aux microfissures et à la fissuration du matériau. Nous résolvons cela lors de notre étape d'imbrication CAD numérique en orientant toutes les lignes de pliage principales perpendiculairement ou en diagonale par rapport à la direction du grain.
Comment empêchons-nous les projections de soudure et l'écaillage de la peinture sur les armoires préfinies ?
Nous appliquons des sprays anti-projections spécialisés sur les surfaces de tôle lors du soudage pour empêcher les gouttelettes de métal en fusion d'adhérer. Pour les surfaces peintes préfinies, nous utilisons des films vinyle protecteurs et des tables d'assemblage rembourrées sur mesure pour éviter le frottement métal sur métal lors de l'intégration mécanique finale de la quincaillerie.
L'aluminium et l'acier inoxydable peuvent-ils passer par les mêmes étapes de fabrication ?
Bien que le flux de travail général soit identique, les paramètres mécaniques diffèrent. L'aluminium léger aluminium est plus mou et se plie avec moins de force mais nécessite des rayons de pliage minimum plus grands pour éviter les fissures ; l'acier inoxydable; à haute dureté est beaucoup plus dur et s'écrouit rapidement lors du formage, nécessitant des presses plieuses à tonnage plus élevé et des matrices en acier à outils spécialisées.
Comment JUCHENG gère-t-il le contrôle qualité à travers ces étapes de fabrication de tôlerie ?

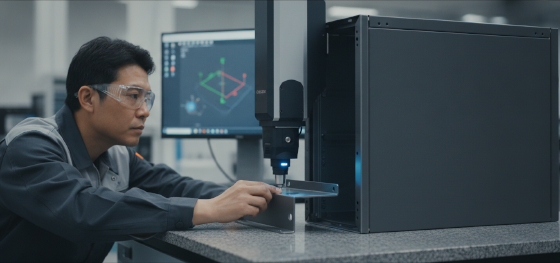

Nous mettons en œuvre des contrôles qualité stricts à chaque poste de travail. Nos opérateurs vérifient les patrons plats à l'aide de scanners numériques après la découpe, inspectent les angles de pliage avec des jauges d'angle électroniques sur nos presses plieuses et effectuent des contrôles dimensionnels complets par machine à mesurer tridimensionnelle (CMM) sur les assemblages terminés avant l'emballage final.
