Votre prototype arrive. Vous l'avez conçu pour avoir des angles parfaits de 90 degrés. Vous le vérifiez avec une équerre. Il fait 91 degrés. Vous avez conçu un trou rond près d'un pli. Sur la pièce, le trou est légèrement ovale. Pourquoi ?
Ce n'est pas nécessairement un défaut de fabrication. C'est le fantôme dans la machine. C'est la physique cachée du processus de fabrication de la tôle. Le métal est un matériau vivant. Il a de la mémoire. Il résiste.
Comprendre cette résistance est la clé pour concevoir de bonnes pièces. Ce guide vous plongera au cœur du processus. Il révélera les forces en jeu et comment un fabricant professionnel les contrôle.
contenu :
Anatomie d'une pièce imparfaite
Naissance de l'ébauche avec lumière et précision
Au cœur de l'art violent du pliage
Lutter contre la mémoire du métal : le retour élastique
Construire l'ensemble à partir de ses parties
Anatomie d'une pièce imparfaite
Dans le monde de Fabrication de tôlerie, le matériau lui-même a une voix. Il pousse et tire. Il se souvient de son état plat. Un concepteur qui n'écoute pas le matériau sera toujours surpris par le résultat final.
Lorsque votre modèle CAO précis devient un objet physique légèrement différent, c'est à cause de ces forces. Le métal s'est étiré là où vous ne l'attendiez pas. Il s'est replié quand vous vouliez qu'il reste en place.
Un processus de fabrication professionnel ne consiste pas à forcer le métal à prendre forme. Il s'agit de comprendre ces forces et de les utiliser à votre avantage. C'est une danse entre la machine et la mémoire du matériau.
Naissance de l'ébauche avec lumière et précision
Chaque grande pièce commence par une " ébauche " parfaite. L'ébauche est le motif plat 2D de votre pièce, découpé dans une grande feuille. La précision de cette première étape est cruciale.

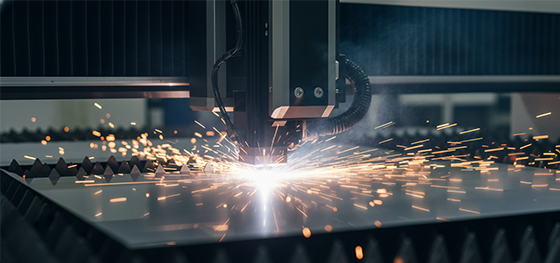

L'outil principal pour cela est un découpeur laser à fibre. C'est la partie " découpe " du processus. Un faisceau lumineux de haute intensité fait fondre et vaporiser instantanément le métal. Un jet de gaz souffle le métal en fusion, laissant un bord parfaitement propre.
Le laser est contrôlé par un ordinateur qui lit directement votre fichier de conception. Il peut découper n'importe quelle forme, aussi complexe soit-elle, avec une tolérance d'environ +/- 0,1 mm. Cette précision numérique au tout début est la base d'une pièce finale précise. D'autres procédés de découpe, comme le poinçonnage CNC, sont utilisés pour les pièces comportant de nombreux trous répétés.
Au cœur de l'art violent du pliage
Le pliage est l'étape où la pièce prend vie. Mais c'est un événement violent et complexe au niveau microscopique.
When a sheet of metal is forced into a bend, the atoms on the outside of the bend are pulled apart. They are in tension. The atoms on the inside of the bend are squeezed together. They are in compression.
This stretching and squeezing is what causes the deformation around your holes. If a hole is too close to the bend line, it will be pulled into the stretching zone and become distorted. This is not a mistake. It is physics. A good designer must account for this.
This internal stress is the source of all the challenges in forming metal.
Lutter contre la mémoire du métal : le retour élastique

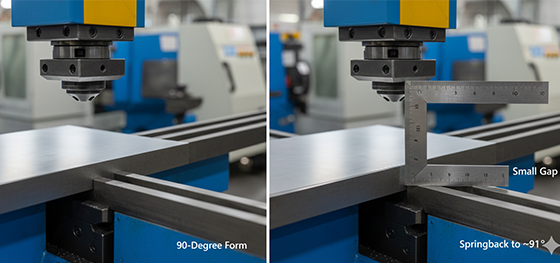

Once the bending tool is removed, the internal stresses in the metal want to relax. This causes the metal to "spring back" slightly.
This is why your 90-degree angle becomes a 91-degree angle. The metal is trying to return to its original flat state.
A professional manufacturer knows how to defeat this enemy. Their press brake machines are equipped with advanced sensors. They can predict how much a certain material will spring back.
To create a perfect 90-degree angle, they will actually bend the metal slightly further, for example, to 89 degrees. They let it spring back, and it settles at exactly 90 degrees. This is a science called "air bending," and it requires a huge amount of process knowledge and a very precise machine.
Construire l'ensemble à partir de ses parties
The final part of the processus de fabrication de tôlerie is putting it all together.

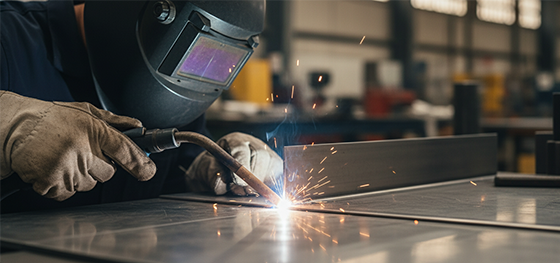

If the product is an assembly of multiple parts, they are joined together. This is the "joining" stage. Welding is a common method for creating strong, permanent joints. For a clean, precise weld on aluminum or stainless steel, TIG welding is the preferred choice.
Other joining methods include inserting rivets or hardware. Once assembled, the part then goes on to the final finishing steps, like powder coating.
Understanding this entire chain of events, from the hidden physics of bending to the final weld, is what separates a designer from a master of the craft. It is a partnership with the material, not a fight against it.
