Passer de conceptions matérielles personnalisées à faible volume et à vérification rapide à une production continue à grand volume est le défi ultime de la mise à l'échelle. Spécifier un moulage par injection d'outillage rapide professionnel offre à vos équipes d'ingénierie un pont crucial, vous permettant de mouler des centaines à des milliers de pièces identiques en utilisant des matériaux de qualité production à une fraction des coûts d'outillage standard. Ce processus très efficace constitue la dernière étape de votre service de prototypage rapide, utilisant des moules en acier doux ou en aluminium pour fournir des pièces impeccables qui se comportent exactement comme des produits finis.
Souffrez-vous d'impressions 3D stratifiées qui ne peuvent pas supporter les contraintes environnementales, ou de factures d'outillage NRE élevées qui retardent les lancements précoces sur le marché ? Les moules en acier traditionnels nécessitent des mois de meulage optique et d'usinage par électroérosion à fil, entraînant des risques de capital initiaux massifs. Passer à un flux de travail agile de fabrication rapide de moules supprime complètement ces barrières d'entrée élevées, fournissant des pièces structurelles prêtes à l'emploi avec un outillage à faible coût.
Explorons la définition physique de l'outillage de prototypage rapide, analysons les capacités de moulage des thermoplastiques techniques réels, et examinons les compromis coût-qualité entre les moules rapides et l'outillage de qualité production traditionnel.
Qu'est-ce que l'outillage de prototypage rapide ?
Pour minimiser vos budgets NRE initiaux, comprendre le processus de fabrication de moules souples est essentiel. Cette approche mécanique avancée utilise des métaux hautement usinables—tels que les alliages d'aluminium à haute résistance (Al7075-T6) ou les aciers doux pré-durcis (comme l'acier P20)—pour construire des noyaux et cavités de moule modulaires. Ce choix de matériau contraste fortement avec les moules de production standard, qui reposent sur des aciers à outils ultra-durs nécessitant un traitement par électroérosion lent et coûteux.

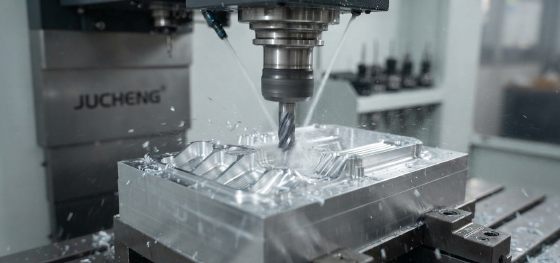

Parce que l'aluminium est nettement plus doux que l'acier, les fraiseuses CNC peuvent usiner les surfaces de cavité jusqu'à trois fois plus rapidement, comprimant considérablement les délais de fabrication des moules. Ce fraisage rapide offre aux concepteurs un outillage très rentable et à délai court, prêt pour des cycles de moulage immédiats. Il représente le pont ultime de votre processus de prototypage rapide, vous permettant de tester des pièces d'injection fonctionnelles en quelques jours.
Prototypage par moulage par injection rapide avec des thermoplastiques techniques réels
La principale valeur technique du passage au moulage à délai court est la capacité de réaliser des évaluations fonctionnelles en utilisant des thermoplastiques de qualité production réels. Les impressions 3D standard utilisent des photopolymères spécialisés qui se dégradent facilement sous friction dynamique ou chaleur élevée. Le moulage rapide nous permet d'injecter des résines techniques réelles, y compris le PEEK haute température, le PPS résistant aux produits chimiques et le nylon rigide renforcé de verre.
L'injection de ces polymères de qualité production sous des pressions de cycle standard produit des prototypes identiques aux pièces fabriquées en série. Cette compatibilité des matériaux permet aux ingénieurs de réaliser des tests de contrainte thermique valides, d'évaluer la fatigue des clips physiques et d'effectuer des audits de biocompatibilité stériles sur les boîtiers cliniques. Elle fournit des données de test hautement fiables, garantissant que vos pièces respectent les réglementations industrielles strictes avant de publier les dessins de production finale en série.
Outillage rapide vs. outillage de production
Le choix de la classe d'outillage correcte est essentiel pour optimiser votre budget de développement de produit. L'utilisation du moulage par injection avec outillage rapide est très économique pour des lots de 100 à 10 000 pièces. En utilisant des bases MUD (Master Unit Die) modulaires, nous usinons uniquement les inserts actifs personnalisés du noyau et de la cavité, éliminant complètement le coût élevé des plaques de support brutes.
À l'inverse, l'outillage de production standard utilise de l'acier trempé ultra-dur (comme le H13 ou le S7) conçu pour supporter des millions de cycles sans usure de la cavité. Bien que l'outillage de production offre un prix unitaire exceptionnellement bas pour les longues séries, son coût de mise en place initial (généralement de 10 000 à 50 000 USD) et ses longs délais de fabrication sont très restrictifs. L'outillage rapide offre un juste milieu très flexible, vous permettant de lancer des produits avec un risque initial minimal :
| Métrique de finition | Outillage de prototypage rapide | Outillage de production standard |
|---|---|---|

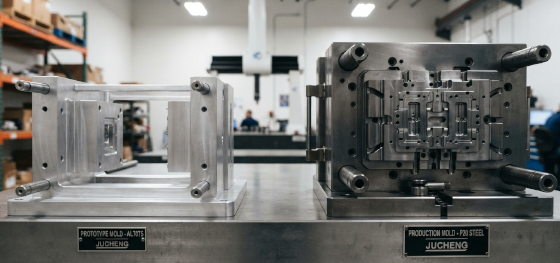

| Matériau de moule typique | Aluminium Al7075-T6 / Acier doux P20 | Acier à outils trempé H13 / NAK80 |
| Délai de fabrication du moule | 5 à 12 jours (CNC haute vitesse) | 4 à 8 semaines (EDM et rectification) |
| Coût d'investissement initial (NRE) | Faible (généralement 1 500 à 5 000 USD) | Élevé (généralement 10 000 à 50 000+ USD) |
| Durée de vie garantie du moule | 1 000 à 10 000 pièces | 100 000 à 1 000 000+ pièces |
Montée en puissance avec les 35+ machines de moulage par injection de Jucheng Precision

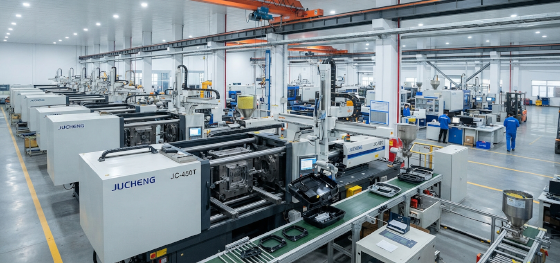

L'approvisionnement en pièces moulées de haute précision nécessite un atelier intégré à haute capacité. Jucheng Precision exploite un département de moulage entièrement équipé abritant plus de 35 machines de moulage par injection automatisées allant de 50 à 650 tonnes de force de serrage. Cette flotte de machines diversifiée nous permet de traiter à la fois des pièces de micro-injection et des boîtiers structurels de grand format, garantissant un contrôle qualité extrême sous un système qualité unifié certifié selon les normes ISO 9001 et IATF 16949.
Chaque commande personnalisée est gérée selon des directives strictes de DFM. Notre département d'ingénierie fournit une analyse DFM gratuite de 24 heures pour vérifier vos modèles CAO, en contrôlant les angles de dépouille, les écarts d'épaisseur de paroi et les emplacements des points d'injection avant de couper le métal. Cette intégration de service de prototypage rapide vous permet d'optimiser vos modèles 3D à l'aide de moules en aluminium à coupe rapide, et de passer en toute transparence à la production de masse avec un seul partenaire de fabrication hautement fiable.
FAQ : Questions cruciales sur le moulage par injection d'outillage rapide
Notre équipe d'ingénierie a compilé des solutions professionnelles et concises aux défis de qualité les plus courants rencontrés lors des cycles de moulage rapide :
Comment éviter les marques de retrait esthétiques sur les zones épaisses moulées ?
Nous concevons des épaisseurs de paroi uniformes sur toute la pièce (généralement de 1,5 mm à 3,0 mm) et optimisons nos courbes de pression de maintien d'injection pour alimenter le matériau dans les zones de retrait.Les résines chargées de fibres de verre peuvent-elles être moulées dans des moules rapides en aluminium ?
Oui, mais les fibres de verre sont très abrasives et useront les cavités en aluminium avec le temps, nous utilisons donc de l'acier doux pré-trempé (P20) pour garantir des tolérances dimensionnelles serrées.Où placez-vous les éjecteurs et les points d'injection pour garantir une haute valeur esthétique ?
Nous positionnons les points d'injection et les éjecteurs sur les faces intérieures non esthétiques lors de notre étape DFM CAO, garantissant que les surfaces extérieures restent impeccables et prêtes à peindre.Comment Jucheng Precision maintient-elle le processus de moulage par injection d'outillage rapide hautement compétitif ?
Nous utilisons des cadres de moule MUD modulaires pour éviter les coûts des plaques de renfort, exploitons des fraiseuses CNC verticales rapides pour usiner les cavités, et faisons fonctionner plus de 35 presses horizontales automatisées pour maximiser le rendement de production.
