Gérer la convection thermique active dans les châssis électroniques fermés ou les façades architecturales est un équilibre délicat de compromis physiques. La mise en œuvre d'une conception de tôle perforée précise permet aux ingénieurs de personnaliser les chemins de ventilation mécanique, optimisant l'efficacité du flux d'air tout en maintenant une rigidité structurelle élevée du panneau. Pour les développeurs de matériel, cette configuration de motif géométrique est la méthode principale pour empêcher les processeurs électroniques de surchauffer tout en bloquant les débris externes de pénétrer dans les circuits internes sensibles.
La conception de simples plaques pleines entraîne souvent une accumulation de chaleur sévère qui peut compromettre vos composants électroniques, tandis qu'une sur-perforation d'un support structurel peut le faire fléchir ou se déformer sous charge. Lorsqu'un panneau est modélisé sans calculer les pourcentages de surface ouverte ou les dégagements de bande, cela entraîne des taux de rejet élevés et des cycles de production lents et coûteux. Coordonner de manière proactive l'espacement des trous et les chemins de coupe est le meilleur moyen de sécuriser les performances physiques de votre produit.
Comparons les alignements de trous en quinconce et droits, analysons comment calculer des ratios de surface ouverte précis, et examinons les différences de coût-efficacité entre le poinçonnage mécanique à haute vitesse et la découpe laser.
contenu :
Motifs de trous en quinconce ou droits
Calcul du pourcentage de surface ouverte pour la ventilation
Découpe laser vs poinçonnage CNC pour tôles perforées
Panneaux perforés personnalisés fabriqués par JUCHENG
FAQ : Questions critiques sur la conception de tôle perforée
Motifs de trous en quinconce ou droits
Quelles sont les principales options de géométrie lors de la disposition des réseaux de trous de ventilation ?
Les configurations les plus courantes sont les motifs en quinconce à 60 degrés, qui optimisent la résistance mécanique, et les motifs droits, qui alignent les trous le long d'axes horizontaux et verticaux parallèles.
Comprendre comment les géométries de disposition des trous dictent la rigidité du panneau est essentiel pour concevoir des composants à haut rendement. Pour la plupart des projets industriels et architecturaux, les concepteurs déploient des motifs en quinconce. Disposer les trous avec un décalage de 60 degrés maximise la bande de métal solide entre les cavités, garantissant que la tôle maintient une résistance uniforme sous les contraintes de flexion.
À l'inverse, les motifs droits alignent les trous en grilles uniformes et nettes. Bien que les configurations en rangées droites soient très esthétiques et idéales pour les grilles personnalisées ou les couvercles de haut-parleurs, elles présentent des voies solides continues qui sont très sujettes au flambage sous les presses plieuses. Les concepteurs doivent spécifier des matériaux plus épais lors de l'utilisation de motifs droits pour empêcher le gauchissement local du panneau.

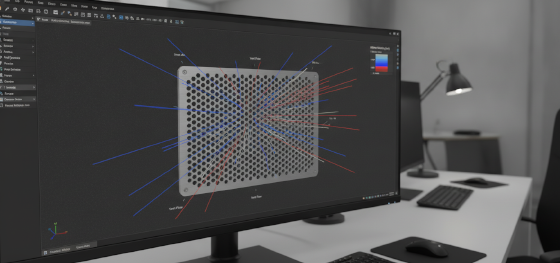

Calcul du pourcentage de surface ouverte pour la ventilation
Comment calculez-vous le rapport entre l'espace vide et le métal solide sur une tôle perforée ?
Le rapport de surface ouverte est calculé comme la surface totale des trous poinçonnés divisée par la surface totale de la tôle, généralement exprimé en pourcentage.
Le calcul du rapport de surface ouverte est l'étape la plus critique de la conception de tôles perforées, car il contrôle directement à la fois le flux d'air et la rigidité du panneau. Un pourcentage de surface ouverte élevé maximise l'efficacité du flux d'air, empêchant l'étranglement thermique à l'intérieur des armoires haute tension, mais peut rendre la tôle très flexible et difficile à plier sans déformation.
Pour un motif standard de trous ronds en quinconce à 60 degrés, la formule est calculée comme $0,9069 fois (D/P)^2$, où "D" est le diamètre du trou et "P" est le pas (la distance entre les centres des trous). Maintenir une surface ouverte de 40% à 60% représente le point idéal pour la plupart des boîtiers électroniques, offrant un excellent refroidissement par convection tout en conservant suffisamment de matériau solide pour supporter les contraintes mécaniques :
| Diamètre du trou (D) | Pas (P) | Alignement de nidification | Surface ouverte résultante |
|---|---|---|---|
| 2,0 mm | 3,0 mm | Quinconce à 60 degrés | Environ 40,3% (Excellent pour le blindage) |
| 3,0 mm | 4,0 mm | Quinconce à 60 degrés | Environ 51,0% (Optimisé pour la ventilation) |
| 4,0 mm | 5,0 mm | Quinconce à 60 degrés | Environ 58,0% (Flux d'air élevé) |
Découpe laser vs poinçonnage CNC pour tôles perforées
Quel procédé de fabrication est le plus rentable pour produire des tôles perforées ?
Le poinçonnage CNC est nettement plus rapide et moins cher pour les motifs de trous standardisés à haute densité, tandis que la découpe laser est préférée pour les géométries complexes et personnalisées.
Pour optimiser votre budget de fabrication, le choix de la méthode de découpe est essentiel. Utiliser une découpeuse laser pour découper des milliers de petits trous circulaires identiques est très inefficace. Le temps de maintien continu du laser concentre une énergie thermique extrême, ce qui peut déformer les panneaux minces et ralentir les vitesses de production.
Pour les grilles à haute densité, le poinçonnage mécanique CNC est la norme incontestée. L'utilisation de poinçons multipoints sur une presse à tourelle nous permet d'estamper des dizaines de trous en une seule course mécanique. Cependant, si votre conception nécessite des formes complexes non standard ou varie selon les panneaux personnalisés, la découpe laser, découpe laser reste le choix préféré car elle ne nécessite aucun investissement en outillage personnalisé, permettant des ajustements instantanés.

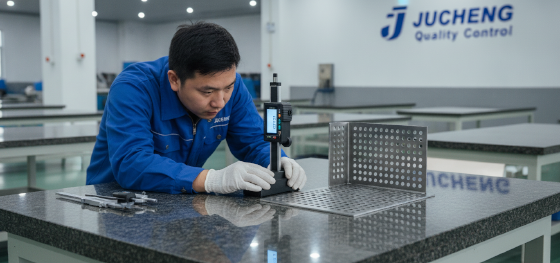

Panneaux perforés personnalisés fabriqués par JUCHENG
Comment JUCHENG gère-t-il les panneaux perforés de haute précision avec des surfaces planes ?
Nous utilisons des lasers à fibre haute puissance, des presses à tourelle CNC et des niveleuses à rouleaux avancées gérées par des techniciens qualifiés, garantissant que chaque grille finie reste plane.
L'intégration de ces ratios de surface ouverte, motifs de fentes et dégagements d'outillage dans votre cycle de développement conception de tôle est le moyen le plus efficace d'éliminer les défauts de production. JUCHENG intègre ces validations géométriques et matérielles avancées dans notre réseau de fabrication numérique, garantissant que vos fichiers CAO se traduisent en grilles de ventilation entièrement finies et durables avec une précision dimensionnelle extrême.
Nous traitons une large gamme de tôles brutes, y compris l'aluminium léger, l'acier inoxydable à haute limite d'élasticité et l'acier au carbone formable. Notre département technique fournit une analyse DFM gratuite sous 24 heures pour vérifier vos modèles CAO, en contrôlant la planéité et les dégagements structurels avant la production. Soutenu par notre politique sans MOQ et notre garantie de livraison rapide, nous gérons votre projet depuis la découpe initiale du motif plat jusqu'à l'emballage et l'assemblage finaux.
FAQ : Questions critiques sur la conception de tôle perforée
Comment calculez-vous la largeur minimale de bordure pleine requise autour d'un réseau perforé ?
Pour éviter que la tôle ne se déforme pendant le formage, nous recommandons de maintenir une bordure pleine non perforée le long de tous les bords extérieurs. Cette marge pleine doit être au moins deux fois l'épaisseur du matériau plus le rayon de pliage intérieur, garantissant que l'outillage de pliage serre sur du métal plein plutôt que sur des voies perforées faibles.
Qu'est-ce qui provoque la déformation de la tôle lors de séries de poinçonnage dense, et comment est-elle corrigée ?
Le poinçonnage de milliers de trous concentre d'immenses contraintes de cisaillement dans la tôle, ce qui la fait se courber vers le haut. Pour restaurer une planéité absolue, nous faisons passer les tôles poinçonnées dans des machines de nivellement à rouleaux multiples. Ces rouleaux appliquent des forces de flexion alternées contrôlées pour soulager les contraintes de cisaillement internes, garantissant ainsi que les grilles finies restent planes.
Les tôles perforées peuvent-elles bloquer efficacement les interférences électromagnétiques (IEM) ?
Oui. Les tôles perforées conductrices (comme l'aluminium ou l'acier nickelé) agissent comme des cages de Faraday intégrées. Si le diamètre des trous de ventilation est nettement inférieur à la longueur d'onde du rayonnement électromagnétique ciblé, le panneau bloquera complètement les interférences tout en permettant à l'air de circuler librement.
Comment JUCHENG prend-il en charge les spécifications de conception personnalisées de tôles perforées ?
Notre département technique examine vos conceptions CAO lors de notre étape gratuite de DFM. Si votre réseau de ventilation présente des motifs risquant des fissures de pliage, ou des zones ouvertes compromettant les limites de charge structurelle, nous suggérons des modifications claires comme le décalage des centres des trous ou l'ajustement des largeurs de bordure, livrant ainsi des boîtiers sûrs et très durables.
