Prototypage de composants VE : méthodes de boîtier de batterie et de plaques de refroidissement

Le développement de la chaîne cinématique des véhicules électriques exige une gestion thermique à haute efficacité et une isolation haute tension robuste. Les équipes d'ingénierie qui conçoivent des boîtiers d'électronique de puissance, des plaques de refroidissement liquide ou des structures de batterie personnalisées doivent contrôler les vibrations mécaniques dynamiques et la dissipation thermique rapide. La fabrication de ces composants complexes nécessite du cuivre brut, du magnésium et des alliages légers spécialisés qui gèrent des densités de courant élevées en toute sécurité. La mise en œuvre de maquettes d'essais physiques haute fidélité garantit que ces modules critiques de distribution d'énergie fonctionnent exactement comme les équivalents moulés en production.

L'allègement reste un objectif de conception majeur pour les plateformes modernes de mobilité électrique afin de maximiser l'autonomie. L'optimisation des plateaux de batterie structurels et des canaux de refroidissement nécessite un fraisage CNC avancé multi-axes et un formage précis de tôles. La production de maquettes hautement fonctionnelles à partir d'alliages légers de qualité spatiale permet aux départements d'ingénierie de mener des simulations physiques d'impact et de crash en toute sécurité. Les examens techniques doivent traiter les emballements thermiques, le blindage contre les interférences électromagnétiques et la résistance structurelle pour protéger les habitacles des dangers haute tension.

Table des matières

1. Défis d'allègement et alternatives de matériaux

2. Usinage CNC de dissipateurs thermiques et boîtiers de batterie

3. Prototypage de barres omnibus en cuivre et bornes conductrices

4. Passage à l'échelle de l'ingénierie des véhicules électriques pour une production en faible volume

5. Foire Aux Questions (FAQ)

Défis d'allègement et alternatives de matériaux

Question : Quels alliages légers sont les meilleurs pour les pièces structurelles de VE ? Le magnésium et les alliages d'aluminium à haute résistance offrent une réduction de poids optimale tout en maintenant une limite d'élasticité structurelle exceptionnelle.

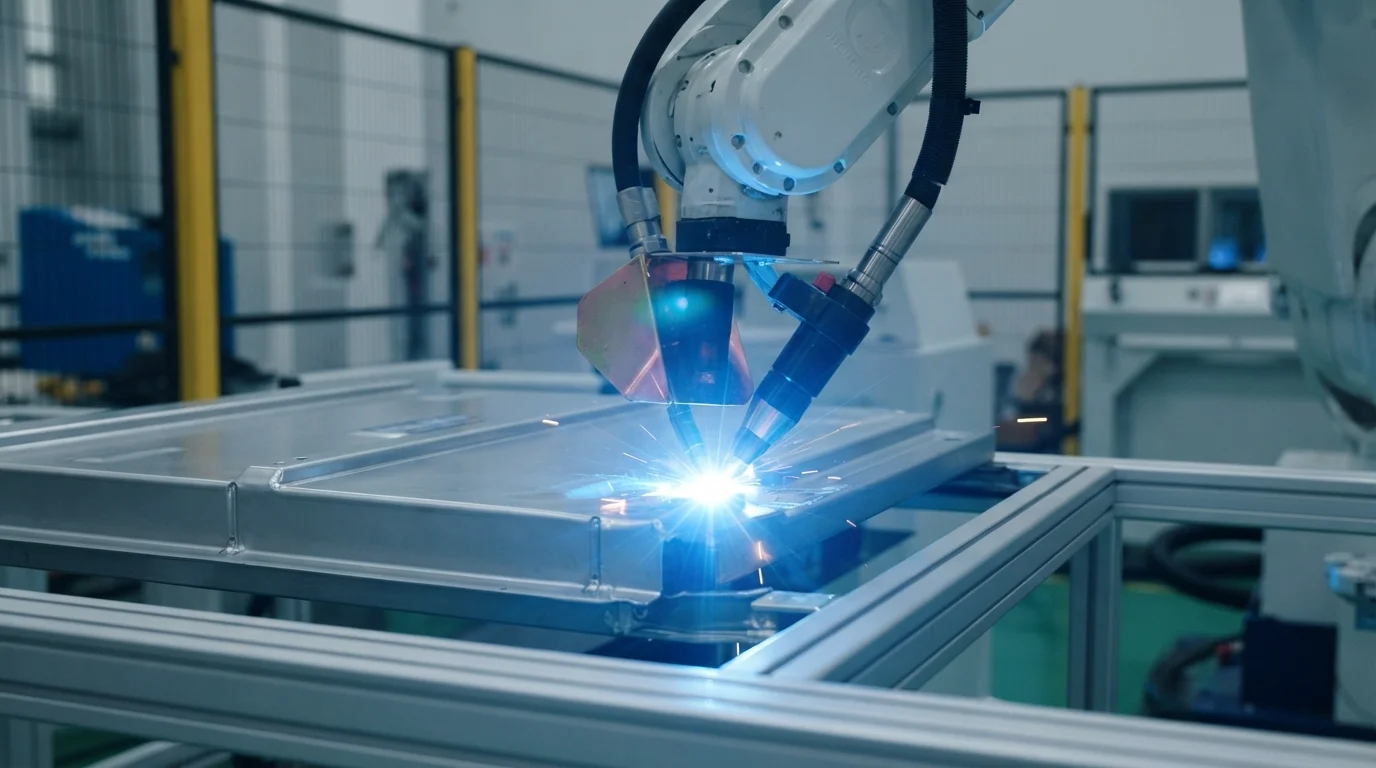

Réduire la masse du véhicule est essentiel pour équilibrer la charge lourde des modules de batterie lithium-ion. Les ingénieurs automobiles exécutent le prototypage de composants VE pour évaluer la rigidité structurelle, la résistance aux crashs et l'amortissement des vibrations des composants de châssis alternatifs. Les alliages de magnésium (comme l'AZ91D) offrent une réduction de masse de 33 % par rapport à l'aluminium standard tout en maintenant une résistance spécifique élevée. La sélection d'alliages de remplacement de fonderie représentatifs de la production permet aux équipes de développement d'exécuter des essais routiers réels de fatigue dynamique en toute sécurité.

Les ingénieurs automobiles coordonnent des simulations structurelles pour garantir que les composants en magnésium brut résistent à la déformation par impact sous des forces de crash simulées. Les prototypes de fonderie subissent une passivation de surface à haute pression pour protéger les zones de métal nu des projections routières agressives et de la corrosion environnementale. La sélection de matériaux spécialisés minimise l'encombrement structurel tout en maximisant la durabilité du châssis sous une contrainte de torsion sévère.

Usinage CNC de dissipateurs thermiques et boîtiers de batterie

Question : Pourquoi le fraisage CNC est-il préféré pour les plaques de refroidissement de VE ? L'usinage de précision garantit des surfaces d'étanchéité planes et des canaux internes de fluide complexes nécessaires pour prévenir les fuites de liquide de refroidissement.

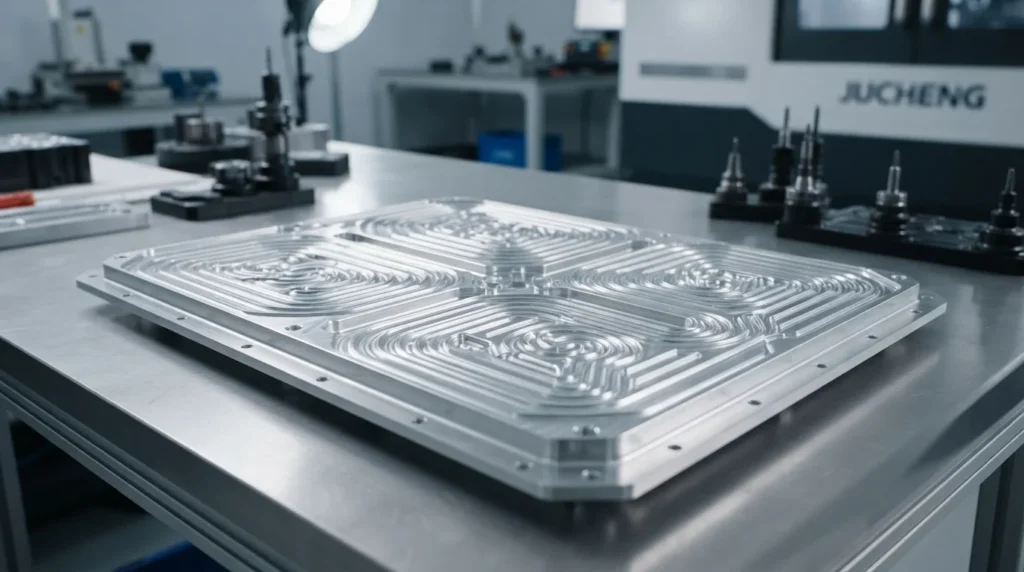

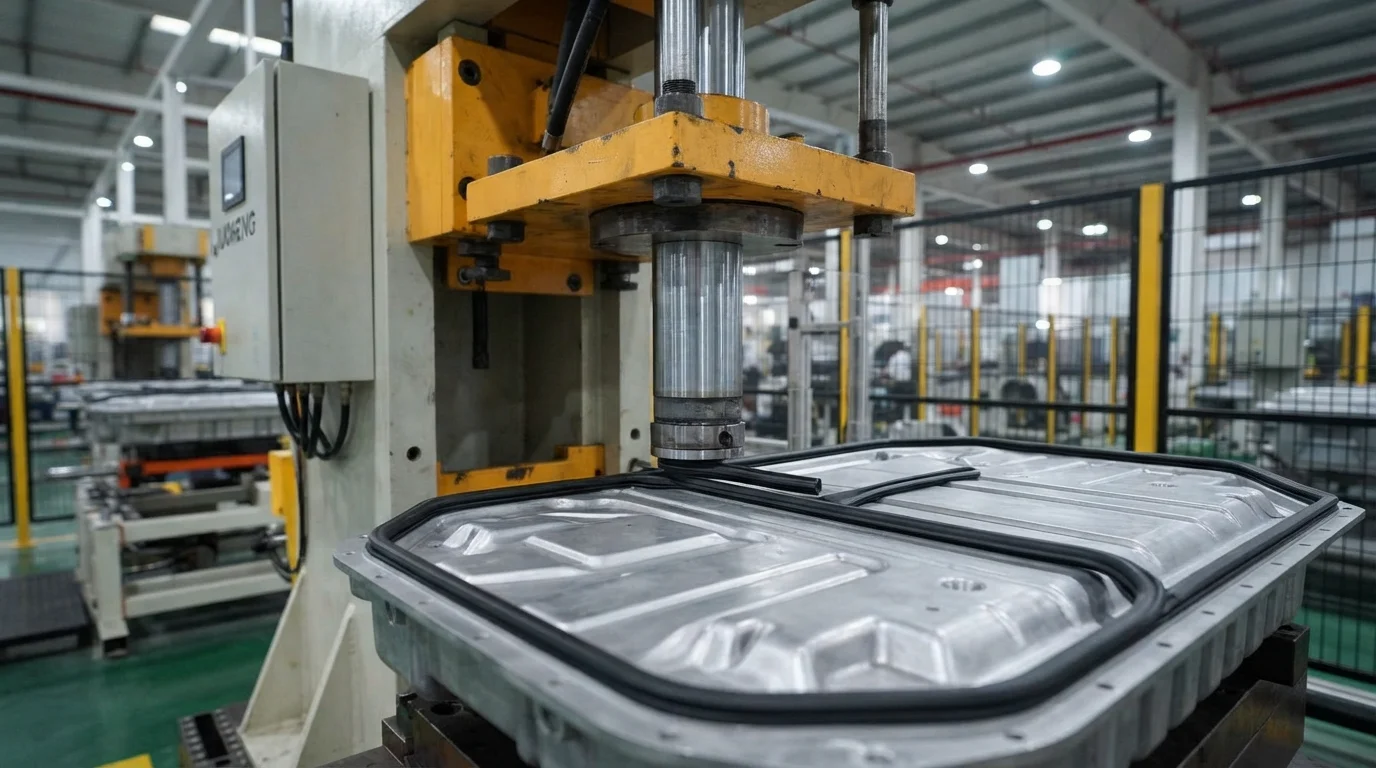

Les plaques de refroidissement liquide et les dissipateurs thermiques des onduleurs nécessitent des finitions planes microscopiques pour assurer un contact thermique efficace. L'usinage des boîtiers structurels à partir de billettes d'aluminium massif en Al6061-T6 offre la conductivité thermique élevée et l'intégrité structurelle nécessaires pour les configurations haute tension. Les centres d'usinage CNC découpent des chemins de refroidissement serpentins internes complexes, empêchant l'accumulation de chaleur autour des cellules de batterie. La planéité de surface est maintenue à ±0,02 mm pour éviter le contournement du fluide de refroidissement à haute pression dans des conditions routières dynamiques.

L'utilisation de centres d'usinage multi-axes à grande vitesse optimise les flux de prototypage des composants EV en réduisant les configurations de serrage physiques. Des profils d'outillage spéciaux coupent des ailettes fines et profondes de manière efficace, maximisant la surface pour une extraction rapide de la chaleur. Les plaques de refroidissement finies subissent des tests hydrostatiques à haute pression pour vérifier la fiabilité des joints et la conformité structurelle.

Prototypage de barres omnibus en cuivre et de bornes conductrices

Question : Comment les connecteurs en cuivre haute tension sont-ils usinés sans déformation ? Les fraises à grande vitesse et le refroidissement continu par inondation empêchent le cuivre de s'écrouir ou de se plier pendant le fraisage.

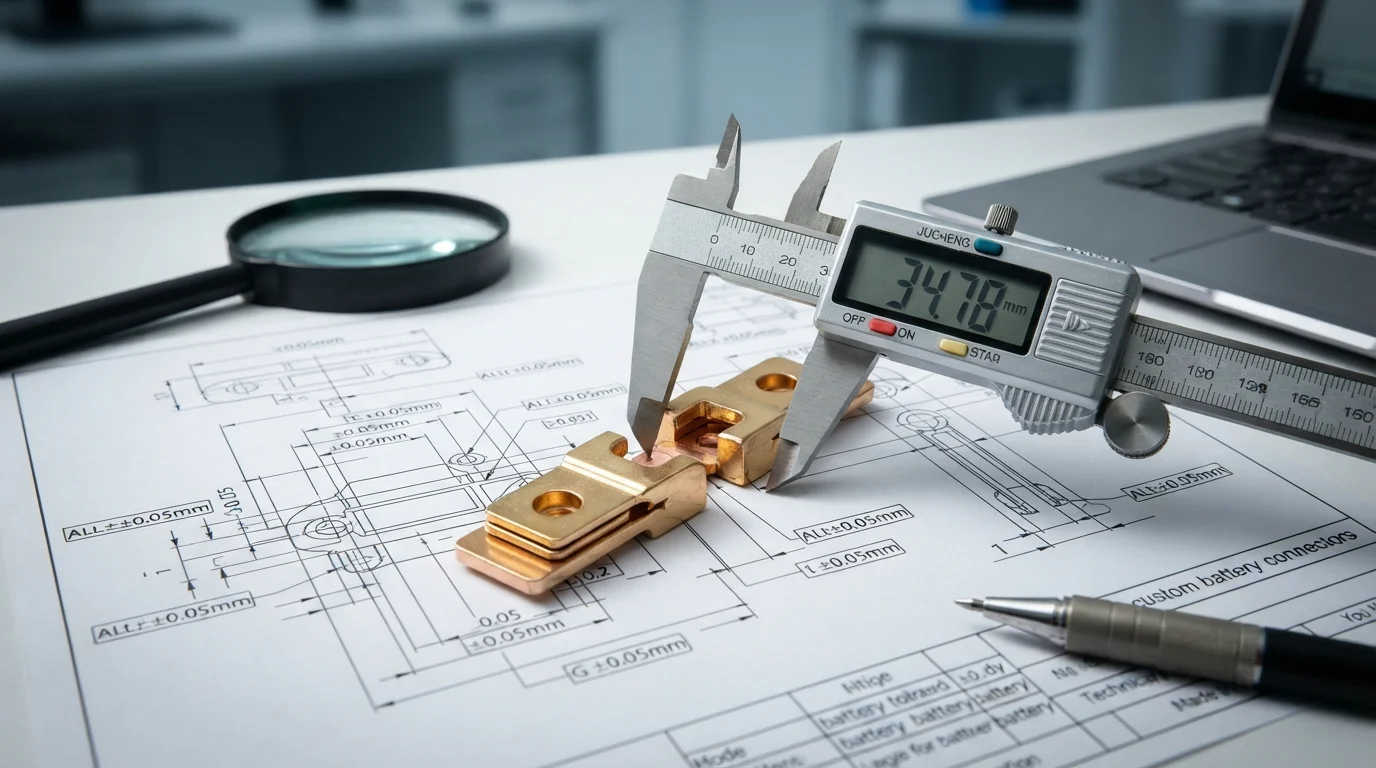

Les réseaux électriques haute tension nécessitent des connecteurs en cuivre hautement conducteurs pour fournir de l'énergie efficacement. La fabrication de barres omnibus en cuivre exige une découpe laser à fibre précise, un cintrage mécanique et un micro-usinage CNC pour éviter les distorsions géométriques. Divers applications de prototypage rapide dans les systèmes de propulsion de mobilité électrique dépendent de ces composants en cuivre de précision pour gérer en toute sécurité les pics de courant élevés. Les tôles de cuivre épaisses (qualité C11000) sont moulées pour s'adapter à des configurations de modules de batterie compacts.

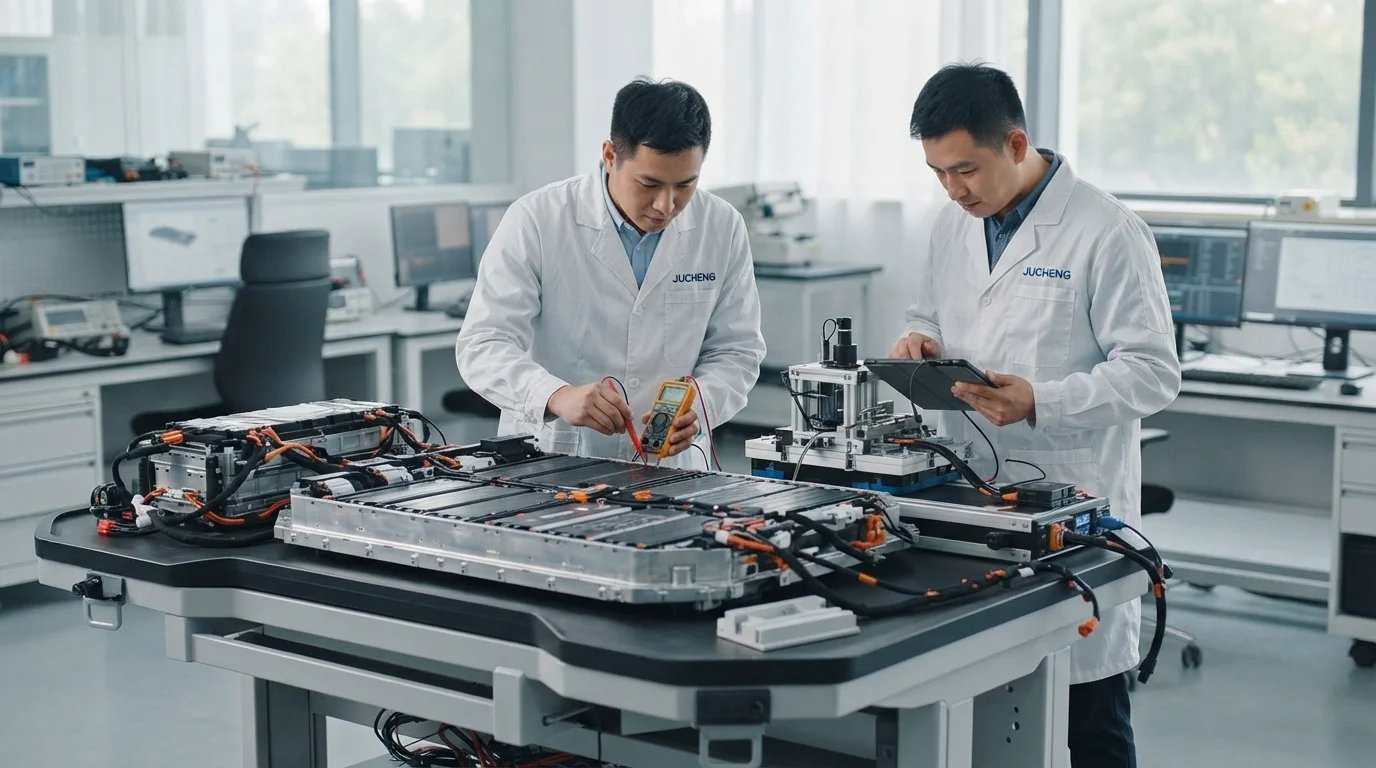

L'électrodéposition de surfaces de barres omnibus avec de l'étain, du nickel ou de l'argent empêche l'oxydation du cuivre dans des environnements de fonctionnement véhiculaires humides. Des procédés de soudage laser spécialisés relient les barres omnibus directement aux bornes des cellules de batterie, maintenant une faible résistance de contact sur des milliers de joints. Les revues techniques optimisent les rayons de cintrage pour éviter les microfissures et l'augmentation de la résistance électrique lors des vibrations dynamiques du véhicule.

Le choix de la nuance correcte d'alliages conducteurs équilibre les performances thermiques avec la rigidité structurelle. Ce tableau résume les propriétés physiques des principaux métaux conducteurs utilisés dans les groupes motopropulseurs EV :

Scaling Electric Vehicle Engineering to Low-Volume Output

Question: How does Jucheng Precision support EV component scale-up? Advanced sheet metal, CNC milling, and rapid tooling capacities facilitate smooth transitions from prototype to low-volume production.

Transitioning from low-volume prototypes to mass production requires an experienced manufacturing partner with robust quality systems. Jucheng Precision operates a comprehensive factory environment with 150+ CNC machines, including 25 high-precision 5 axes Haas/Mazak platforms to execute complex electric mobility projects. Specialized l'outillage rapide molds deliver high-fidelity injection-molded plastic battery cell carriers from production-grade resins. Quality assurance departments verify structural tolerances using automated Coordinate Measuring Machines.

Factory teams deliver full DFM engineering reviews within 24 hours to address potential manufacturing limitations early. Operating with a strict no-MOQ policy allows EV startups to acquire functional mockups without heavy upfront financial commitments. Rapid turnaround times of 4 to 15 days help engineering departments accelerate product development cycles and hit strict launch schedules.

Collaborating with an IATF 16949 certified supplier streamlines ev components prototyping validation and secures absolute component compliance. Custom components undergo rigorous mechanical stress testing to ensure safe electrical insulation under severe road hazards. Engineers secure highly dependable automotive hardware optimized for clean energy mobility platforms.
