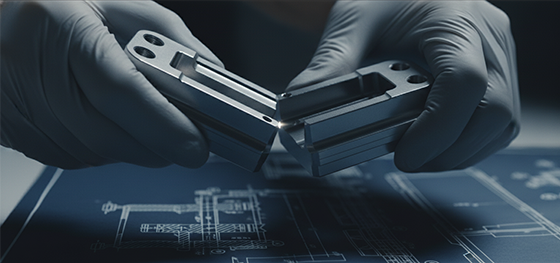

Les pièces sont arrivées de l'atelier d'usinage. Elles sont magnifiques. L'état de surface est parfait. Les dimensions, selon votre pied à coulisse, sont exactes. Ensuite, vous essayez de les assembler. Et elles ne s'ajustent pas.
Un arbre est juste un peu trop serré pour son trou. Un couvercle ne s'enclenche pas tout à fait sur sa base. C'est l'agonie de l'ajustement " presque ". C'est l'un des problèmes les plus frustrants en ingénierie. Et c'est presque toujours un problème de méprise sur un concept critique.
Ce concept, ce sont les tolérances d'usinage CNC. Ce n'est pas qu'un détail sur le plan. C'est le langage secret qui régit la façon dont les objets physiques s'assemblent dans le monde réel.
contenu :
L'agonie de l'ajustement ' presque '
Parler le langage de l'imperfection
Le coût de la précision inutile
Le point de vue d'un fabricant sur les tolérances
Partenariat pour un ajustement parfait
L'agonie de l'ajustement ' presque '
Pourquoi cela arrive-t-il ? Votre modèle CAO est parfait. Toutes les pièces s'assemblent parfaitement sur votre écran.
Le problème est que le monde réel n'est pas parfait. La fabrication est un processus physique. Il y aura toujours une variation infime et microscopique. Un outil de machine vibre. Un tranchant s'use. La température dans l'usine change.
Deux pièces ne peuvent jamais être fabriquées exactement identiques. Il y aura toujours une petite différence. La question n'est pas de savoir " s'il y a " une variation, mais " combien " de variation est acceptable. C'est le monde des tolérances.
Parler le langage de l'imperfection
Une tolérance est une instruction. C'est le langage qu'un concepteur utilise pour dire à un fabricant de combien une dimension spécifique peut s'écarter de la valeur nominale parfaite.

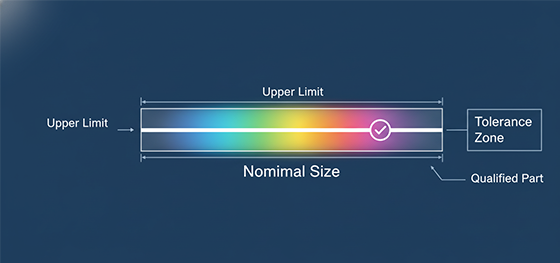

Lorsque vous voyez une cote sur un plan qui indique " 10,00 ±0,05 mm ", ce " ±0,05 " est la tolérance. Cela signifie que le fabricant est autorisé à produire une pièce où cette caractéristique mesure entre 9,95 mm et 10,05 mm.
Cette " zone d'imperfection acceptable " est ce qui rend les assemblages possibles. Pour qu'un arbre s'ajuste dans un trou, le concepteur doit spécifier une tolérance pour l'arbre légèrement inférieure à celle du trou. Cela garantit que même l'arbre le plus grand possible s'adaptera dans le trou le plus petit possible.
Maîtriser les tolérances d'usinage CNC consiste à gérer ces " empilements " de variations sur plusieurs pièces pour garantir qu'elles s'assemblent toujours correctement.
Le coût de la précision inutile
Il est tentant pour un concepteur de simplement mettre des tolérances très serrées sur chaque dimension. Cela semble plus sûr. Mais c'est une erreur très coûteuse.

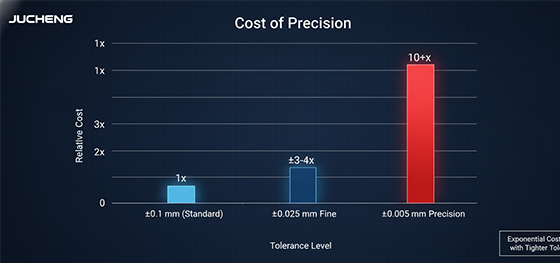

La relation entre précision et coût n'est pas linéaire. Elle est exponentielle. Diviser une tolérance par deux ne double pas le coût. Cela peut l'augmenter de cinq à dix fois.
Pour respecter une tolérance très serrée, un fabricant doit faire fonctionner ses machines plus lentement. Il doit utiliser des outils de coupe neufs et coûteux. Il peut être nécessaire d'effectuer plusieurs passes de finition. Et il faut consacrer beaucoup plus de temps à l'inspection pour vérifier le résultat.
Le secret d'une conception intelligente est d'utiliser des tolérances serrées uniquement là où elles sont absolument nécessaires. Sur les surfaces d'accouplement critiques, par exemple. Pour toutes les caractéristiques non critiques, vous devez utiliser une tolérance standard plus large. C'est la clé pour créer une pièce rentable.
Le point de vue d'un fabricant sur les tolérances
Du point de vue du fabricant, une tolérance est une promesse. Notre travail est de livrer une pièce qui se trouve dans la zone que vous avez définie.
Tenir cette promesse, surtout avec des tolérances serrées, nécessite un investissement énorme en technologie et en contrôle de processus.
Cela nécessite des machines CNC haut de gamme et bien entretenues, comme les machines 5 axes que nous utilisons chez JUCHENG. Cela nécessite un environnement à température contrôlée pour empêcher les pièces de se dilater ou de se contracter pendant la mesure.
Et surtout, cela nécessite un équipement de métrologie avancé. Pour les tolérances les plus serrées, une simple paire de pieds à coulisse ne suffit pas. Nous utilisons une MMT (Machine à Mesurer Tridimensionnelle). C'est la source ultime de vérité. Elle peut mesurer des pièces avec une précision de quelques microns. C'est ainsi que nous pouvons garantir en toute confiance que nos pièces répondent à vos spécifications les plus exigeantes.
Partenariat pour un ajustement parfait
Les meilleurs résultats se produisent lorsque le concepteur et le fabricant travaillent ensemble en tant que partenaires.

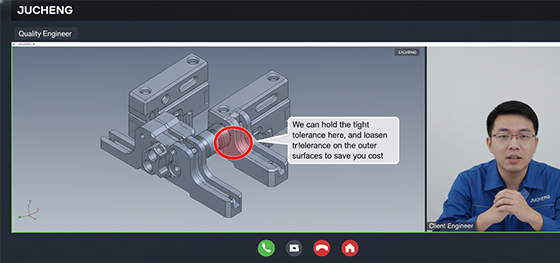

Un bon partenaire n'acceptera pas aveuglément votre dessin. Nos ingénieurs examineront vos tolérances. Si nous voyons une tolérance très serrée sur une caractéristique non critique, nous vous interrogerons à ce sujet.
Nous pourrions dire : " Cette tolérance de ±0,01 mm est-elle vraiment nécessaire sur cette surface extérieure ? Si nous pouvons la relâcher à notre standard de ±0,05 mm, nous pouvons vous faire économiser 30 % sur le coût de cette pièce. " Ce retour DFM (Conception pour la Fabricabilité) est un élément central d'une bonne Usinage CNC .
Cette approche collaborative garantit que vous obtenez la précision dont vous avez besoin, exactement là où vous en avez besoin, sans payer pour une précision inutile là où vous n'en avez pas besoin. C'est le secret d'un assemblage final parfait et rentable.
