Établir un plan technique clair et hautement standardisé pour les assemblages multi-composants est le seul moyen de garantir un assemblage fluide et sans erreur. Créer un dessin d'assemblage de tôlerie solide garantit que votre partenaire de fabrication comprend les relations spatiales exactes, les séquences d'installation et les spécifications matérielles de votre conception. Cette documentation détaillée représente une étape cruciale dans la fabrication de tôlerie sur mesure, déterminant directement si vos pièces s'assemblent proprement ou subissent des retards coûteux sur le sol de l'atelier.
Vous souffrez de pièces détachées qui ne s'emboîtent pas, de vis manquantes dans vos boîtes d'expédition ou de filetages de montage désalignés lors de l'assemblage final ? Lorsque des dessins 2D sont publiés sans vues éclatées claires, sans nomenclatures complètes ou sans indications de soudure appropriées, les techniciens d'assemblage sont obligés de deviner, ce qui entraîne des erreurs d'alignement immédiates. Configurer proactivement vos fichiers d'ingénierie avec des dispositions mécaniques standardisées est le meilleur moyen de garantir la qualité de votre produit.
Explorons les exigences essentielles des vues éclatées et des listes de matériaux structurées, analysons comment indiquer correctement les fixations et les symboles de soudure, et examinons les avantages de l'application du tolérancement géométrique aux surfaces de contact critiques.
L'importance des vues éclatées et des nomenclatures
Pourquoi les vues éclatées et les nomenclatures structurées sont-elles cruciales sur les dessins d'assemblage ?

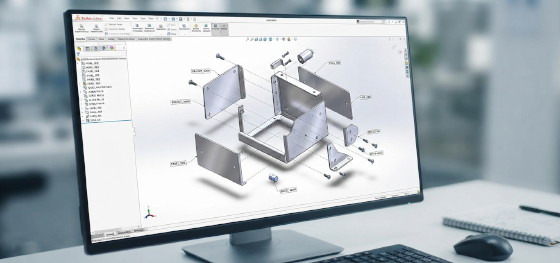

Les vues éclatées isolent physiquement les panneaux imbriqués le long d'axes isométriques clairs, montrant aux techniciens d'assemblage le cheminement spatial exact et les chemins de montage de chaque pièce.
Tenter d'assembler une armoire complexe à plusieurs panneaux en utilisant uniquement des vues 2D plates et pliées est très inefficace. Si les pièces sont imbriquées étroitement, les détails internes sont cachés, ce qui rend difficile l'identification du panneau à monter en premier. Les vues éclatées résolvent ce problème en séparant physiquement les pièces sur le papier, en utilisant des lignes de repère pointillées claires pour guider le chemin d'assemblage.
Ce guide spatial doit être associé à une nomenclature structurée. Une nomenclature professionnelle n'est pas seulement une liste de pièces ; elle doit comporter des champs spécifiques pour éviter les pénuries de matériaux. Ces champs incluent des numéros de ballon uniques correspondant à la vue éclatée, des codes de pièces fabricant pour la quincaillerie tierce, des quantités exactes et des spécifications de matériaux, garantissant que nos techniciens peuvent vérifier chaque composant avant le début de l'assemblage.
Indiquer correctement les fixations, soudures et quincaillerie
Comment documenter correctement la quincaillerie auto-clincheuse et les joints soudés sur vos plans ?
Nous recommandons de spécifier des numéros de pièce standard de l'industrie pour les inserts auto-clincheurs, et d'utiliser des symboles de soudure AWS normalisés directement sur les lignes de joint.

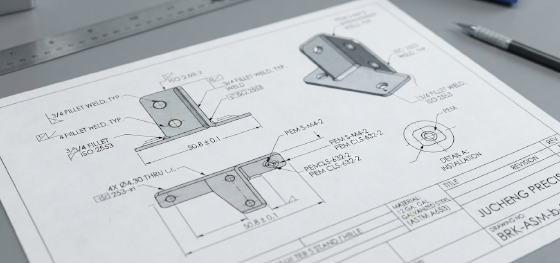

Une erreur de dessin courante et coûteuse consiste à écrire des appels génériques comme "ajouter un écrou PEM" sans spécifier la taille exacte du filetage, la nuance du matériau ou la longueur de la tige. Différentes épaisseurs de tôle nécessitent différents profils de clinchage. Pour éviter les erreurs, spécifiez toujours le numéro de pièce exact du fabricant (tel que PEM S-M3-1) directement sur vos dessins, afin que nos opérateurs de presse à matériel puissent charger le bon outillage immédiatement.
De même, définir des symboles de soudure clairs selon les normes AWS A2.4 est essentiel. Une flèche générique pointant vers un coin est très ambiguë, laissant le soudeur deviner la conception du joint. L'utilisation de symboles standard—tels que la spécification d'une soudure d'angle, de la taille de la soudure (épaisseur de gorge) et du pas directement sur la ligne de référence—garantit des liaisons solides à haute pénétration sans déformation thermique.
Spécifier le tolérancement géométrique pour les surfaces d'assemblage
Pourquoi le dimensionnement et le tolérancement géométriques (GD&T) sont-ils essentiels pour les assemblages à tolérance serrée ?
Le GD&T définit les variations géométriques admissibles—telles que la planéité et la perpendicularité—sur les surfaces en contact, empêchant les interférences mécaniques lors de l'assemblage final.
Se fier strictement aux dimensions linéaires +/- peut provoquer de graves erreurs d'alignement cumulatives sur les boîtiers multi-panneaux. Lorsque plusieurs pièces sont soudées ensemble, de légères variations angulaires s'accumulent. Cette dérive cumulative est connue sous le nom d'empilement de tolérances. Pour éviter les goulots d'étranglement d'assemblage, les concepteurs utilisent des symboles GD&T pour contrôler les interfaces critiques en contact.
Spécifier une tolérance de planéité serrée (par exemple à moins de 0,2 mm) sur la bride où votre PCB se monte garantit que la carte ne se pliera pas ou ne provoquera pas de court-circuit sous la pression des vis de montage. De même, définir des limites de perpendicularité sur vos joints d'angle garantit que la porte de l'armoire se ferme hermétiquement contre le joint en caoutchouc, maintenant ainsi des joints d'étanchéité IP65 élevés. Ce contrôle géométrique précis garantit des rendements d'assemblage élevés.
Envoyez vos dessins d'assemblage à Jucheng Precision
Comment Jucheng Precision aide-t-elle les ingénieurs à optimiser leurs fichiers de dessins d'assemblage ?
Nous analysons vos plans 2D et modèles 3D solides à l'aide de moteurs avancés de conception pour la fabrication (DFM), en vérifiant les correspondances de filetage, l'accès au soudage et les limites GD&T dans les 24 heures.

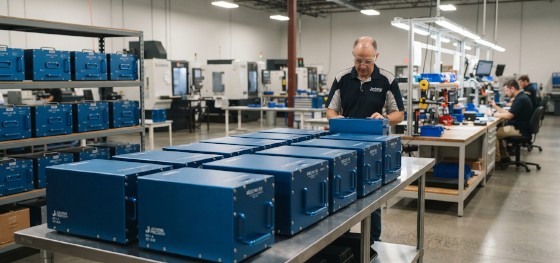

L'intégration de ces règles complètes de DFM, nomenclatures (BOM) et symboles de soudure dans votre cycle de conception précoce de tôlerie est le moyen le plus efficace d'éliminer les goulots d'étranglement d'assemblage. Jucheng Precision dispose de cintreuses automatisées avancées, de découpeuses laser et de lignes d'assemblage dans notre installation de 8 000 mètres carrés, garantissant que vos pièces sont découpées, pliées, peintes et entièrement intégrées sous un même toit avec un contrôle de qualité extrême.

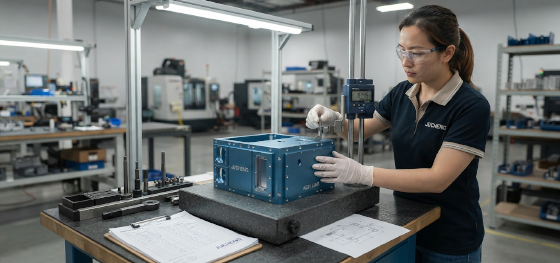

Nous traitons une large gamme de matériaux, y compris l'aluminium léger, l'acier inoxydable à haute limite d'élasticité et l'acier au carbone facilement formable. Soutenus par notre politique sans quantité minimale de commande (MOQ) et notre garantie de livraison rapide, nous gérons votre projet depuis la découpe initiale du motif plat jusqu'au revêtement en poudre final haute durabilité et à l'assemblage, en vérifiant toutes les dimensions sur nos machines de mesure tridimensionnelles (MMT) avancées avant l'expédition finale.
FAQ : Questions cruciales sur les dessins d'assemblage de tôlerie
Notre équipe d'ingénierie a compilé des solutions professionnelles aux défis de dessin les plus courants rencontrés par les développeurs de produits :
Pourquoi les vues éclatées sont-elles obligatoires sur un dessin d'assemblage de tôlerie ?
Les vues éclatées séparent physiquement les panneaux imbriqués pour montrer à nos techniciens le routage spatial exact, les axes d'alignement et les directions d'insertion du matériel, évitant ainsi les erreurs d'assemblage sur des constructions multi-panneaux complexes.Comment devrions-nous indiquer les symboles de soudure selon les normes AWS ?
Utilisez les symboles standard AWS A2.4 (soudures d'angle, par points ou en bouchon) directement sur les lignes de joint, en spécifiant l'épaisseur de gorge et le pas, permettant au soudeur d'appliquer des liaisons cohérentes et à haute pénétration.Pouvons-nous spécifier à la fois des unités métriques et impériales sur le même dessin ?
Oui, utilisez la double cotation (par exemple, mm avec pouces entre parenthèses) de manière cohérente dans votre cartouche CAO pour éviter les erreurs de conversion sur le plancher.Comment Jucheng Precision accélère-t-il les revues techniques à l'aide de vos dessins d'assemblage ?
Notre équipe technique analyse vos plans 2D ainsi que les modèles solides 3D, vérifiant les ajustements de filetage, l'accès à la soudure et les limites GD&T dans les 24 heures suivant la soumission pour fournir un devis de fabrication garanti.
