Choisir la voie de fabrication optimale pour une nouvelle plateforme autonome ou un boîtier médical complexe mène souvent à un carrefour technique : le choix entre un modèle artisanal et une pièce injectée par machine. Dans le monde actuel à enjeux élevés des services de prototypage rapide, le dilemme entre RIM et moulage sous vide est plus qu'une simple question de prix ; c'est une décision qui dicte la survie structurelle et la conformité réglementaire de votre matériel. Bien que les deux procédés utilisent des résines polyuréthane liquides, ils servent des étapes fondamentalement différentes du cycle de développement du produit. Réussir la transition d'un prototype Alpha à un essai pilote Bêta nécessite une compréhension approfondie de la façon dont ces deux " géants liquides " gèrent les contraintes mécaniques, la stabilité dimensionnelle et la logique financière de l'investissement dans l'outillage.
L'intégrité mécanique des grands boîtiers dépend de la transition de la validation visuelle à la production structurelle. Le moulage sous vide est le favori de l'industrie pour les 5 à 10 premières unités, offrant une esthétique prête à la vente au coût d'entrée le plus bas possible. Cependant, une fois que le matériel entre en phase d'essais sur le terrain, les exigences se déplacent vers les fondations inébranlables de la fabrication en petite série. Jucheng Precision répond à ces obstacles critiques de développement en fournissant une solution intégrée qui couvre l'ensemble du cycle de vie du polyuréthane. Jucheng Precision utilise sa capacité de 150+ machines CNC et 25 unités Haas/Mazak 5 axes pour fabriquer à la fois les modèles maîtres haute fidélité pour les moules en silicone et les outillages en aluminium haute résistance nécessaires au procédé de moulage par injection réaction.
Fonctionnant sous un triple mandat de ISO 13485, ISO 14001, et IATF 16949, Jucheng Precision agit en tant que conseiller stratégique de haut niveau pour les OEM mondiaux de MedTech et de robotique. Jucheng Precision fournit un analyse DFM gratuite en 24 heures pour garantir que vos conceptions CAO sont optimisées pour la physique spécifique de chaque procédé, évitant ainsi les coûteux cycles de reprise qui affligent la R&D non validée. Ce guide explore les confrontations matérielles essentielles, les dynamique de mélange, et l' stabilité au fluage à long terme nécessaire pour maîtriser le RIM par rapport au moulage sous vide afin de garantir que votre prochaine innovation atteigne le marché avec une confiance de 100% dans la durabilité de son matériel.
contenu :
Aperçu du processus : dynamique de coulée manuelle par rapport à l'injection machine
Confrontation des matériaux : RIM de qualité technique par rapport aux résines de prototypage
Stratégies d'outillage : silicone flexible par rapport à aluminium rigide
Taille et échelle : pourquoi le RIM domine les énormes boîtiers robotiques ?
Logique économique : trouver le bon volume pour votre ROI
Solution JUCHENG : maîtriser l'ensemble du cycle de vie du polyuréthane
FAQ : réponses réelles pour les étapes de prototypage et la logistique

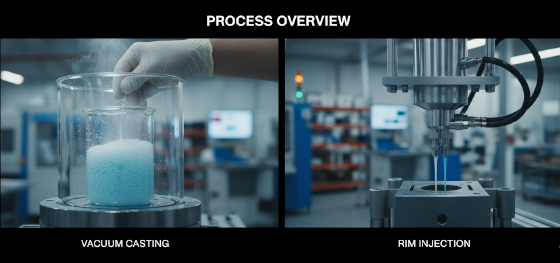

Aperçu du processus : dynamique de coulée manuelle par rapport à l'injection machine
La différence fondamentale entre ces deux procédés réside dans la méthode de distribution chimique et la gestion de la pression. Le moulage sous vide est un processus manuel, guidé par la gravité, où un technicien mélange deux composants de résine à la main ou dans un petit mélangeur statique. Le liquide est ensuite dégazé dans une chambre à vide pour éliminer les bulles d'air et versé dans un moule en silicone flexible. Cette approche à faible contrainte est idéale pour la phase Alpha d'un robot prototype, où l'objectif est de vérifier la forme visuelle et l'ajustement interne des composants électroniques. Cependant, la nature manuelle du processus signifie que la cohérence d'une pièce à l'autre dépend entièrement de l'habileté de l'opérateur, créant un risque de variation dans les flottes Beta à grande échelle.
Quel processus offre une meilleure cohérence moléculaire ?
Le moulage RIM. L'utilisation de pompes haute pression automatisées et de têtes de mélange par impact garantit que le rapport chimique est parfaitement homogénéisé au niveau moléculaire pour chaque injection.
La technologie RIM représente l'évolution industrialisée du traitement du polyuréthane. Au lieu d'une coulée manuelle, les composants A et B sont dosés par des pompes servo de haute précision et entrent en collision à des vitesses dépassant 150 mètres par seconde dans une tête de mélange spécialisée. Cette énergie cinétique garantit une homogénéisation à 100%, résultant en une matrice polymère significativement plus résistante que les alternatives coulées à la main. Jucheng Precision utilise cette précision automatisée pour fournir du matériel répondant aux exigences strictes ISO 13485 exigences pour les équipements médicaux, fournissant la " preuve de fabrication " requise pour l'approbation de la FDA que le moulage sous vide manuel a souvent du mal à fournir.
L'environnement de durcissement dicte également la qualité finale des pièces. Les pièces moulées sous vide durcissent à température ambiante sur plusieurs heures dans un outil en silicone souple. Ce processus lent peut entraîner une dérive dimensionnelle subtile lorsque le matériau s'affaisse sous son propre poids alors qu'il est encore " vert ". Le processus RIM de Jucheng Precision se déroule dans des outils en aluminium à température contrôlée, où la réaction exothermique est gérée par des circuits de refroidissement à eau intégrés. Cette discipline thermique garantit que les fondations de précision obtenues dans le hub de Shenzhen sont " verrouillées " instantanément, empêchant le gauchissement après moulage qui ruine l'ajustement des assemblages multi-pièces surdimensionnés dans la robotique haut de gamme.

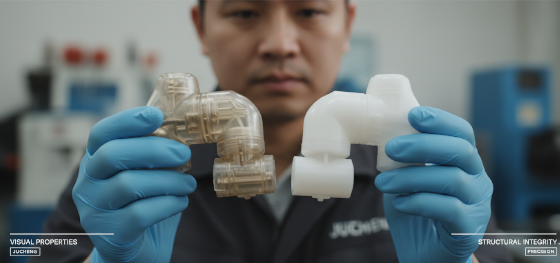

Confrontation des matériaux : RIM de qualité technique par rapport aux résines de prototypage
Le choix entre les résines de qualité technique et les polyuréthanes de prototypage détermine si votre matériel survit à sa première semaine sur le terrain. Dans la comparaison des Propriétés des matériaux RIM vs moulage sous vide, la densité de réticulation du polymère est le principal facteur de performance. Les résines de moulage sous vide sont conçues pour la rapidité et la facilité de coulée, sacrifiant souvent la résistance à la fatigue à long terme pour un durcissement rapide. Les résines RIM sont des systèmes techniques de haut niveau conçus pour simuler les profils mécaniques exacts des ABS, polypropylène et nylon chargé de verre de qualité production. Jucheng Precision aide les ingénieurs à naviguer dans ces compromis métallurgiques pour garantir que leur matériel est " prêt pour la mission "."
Les matériaux RIM peuvent-ils supporter des températures plus élevées ?
Oui. Les polyuréthanes RIM ont généralement une température de déflexion sous charge (HDT) plus élevée que les résines de coulée, ce qui en fait le choix supérieur pour les boîtiers abritant des processeurs IA haute puissance.
Le renforcement structurel par des charges est un autre différenciateur majeur. Le processus RIM permet l'intégration de fibres de verre broyées ou de minéraux, résultant en des Polyuréthane RIM Renforcé (RRIM) composites qui rivalisent avec l'aluminium en rigidité. Le moulage sous vide est physiquement limité par le processus de coulée manuelle ; l'ajout de charges élevées de fibres rendrait la résine trop épaisse pour s'écouler dans un moule en silicone. Jucheng Precision utilise des têtes de mélange spécialisées pour traiter ces boues abrasives, fournissant du plastique structurel à haute rigidité matériel qui maintient des tolérances submillimétriques même sous l'intense charge solaire d'une récolte agricole en plein air.
| Propriété | Résine de moulage sous vide | PU RIM technique | Clinical/Field Impact |
|---|---|---|---|
| Tensile Strength (psi) | 3,000 - 5,000 | 6,000 - 9,000 | Structural Load Bearing |
| Allongement à la rupture | 10% - 30% | Up to 400% (Flexible) | Impact and Crash Safety |
| Résistance chimique | Modérée | Exceptionnel | Resists Harsh Disinfectants |
| Module de flexion (psi) | 200,000 | 350,000 - 800,000+ | Stabilité dimensionnelle |
This data illustrates that while vacuum casting is perfect for aesthetic mock-ups, it lacks the "Backbone" required for pièces de robot industriel that must operate in high-vibration environments. Jucheng Precision’s RIM formulations are engineered for long-term UV stability and chemical immunity, ensuring that your medical device enclosures survive thousands of sterilization cycles without developing the surface "Crazing" that plagues lower-grade cast resins. By delivering hardware with "Locked-In" mechanical properties, Jucheng Precision allows your team to validate the true functional lifespan of your device years before mass production begins.
Stratégies d'outillage : silicone flexible par rapport à aluminium rigide
Tooling durability and precision represent the primary economic divide between the two paths. Vacuum casting utilizes silicone molds created by pouring liquid silicone around a 3D-printed master pattern. This "Soft-Tooling" approach is the ultimate risk-mitigation strategy for the Alpha phase, as it allows for the lowest possible NRE Costs. However, silicone is an elastic material; under the weight of the resin and the pressure of the vacuum, the mold can flex, leading to a tolerance limit of approximately +/- 0.3mm. For robotic joints or interlocking assemblies requiring +/- 0.05mm accuracy, the flexible nature of silicone becomes a technical barrier.
How long does a silicone mold last?
Typically 20 to 25 shots. Beyond this, the mold loses its surface texture and dimensional accuracy, making it unsuitable for commercial Beta trials.

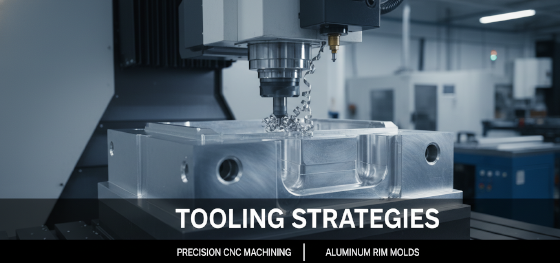

Le moulage RIM utilise un outillage en aluminium rigide usiné à partir de billettes en alliage 7075-T6 à haute résistance. Comme le moule est rigide, Jucheng Precision peut maintenir des tolérances nettement plus serrées—jusqu'à ±0,1 mm sur de grandes portées—que ce qui est possible avec le moulage sous vide. Les moules en aluminium sont également beaucoup plus durables, capables de produire jusqu'à 10 000 pièces sans dérive dimensionnelle. Cette outillage agile approche est ce qui permet à Jucheng Precision de combler l'écart entre un prototype unique et une série pilote commerciale de 1 000 unités en toute transparence. Si une modification de conception est nécessaire en cours de lot, le moule en aluminium peut être soudé et réusiné dans notre parc CNC sous 48 heures, un niveau de flexibilité que l'outillage en acier ne peut égaler.
Fonctionnant selon les normes ISO 14001 Jucheng Precision met l'accent sur la durabilité de l'outillage en aluminium. Contrairement aux moules en silicone, qui sont un produit consommable jetable après 25 pièces, les moules en aluminium sont recyclables à 100 %. Pour une flotte bêta de 500 unités, l'impact environnemental de la consommation de 20 outils en silicone est nettement plus élevé que celui d'un seul outil RIM en aluminium. En fournissant des solutions de fabrication "ESG-Friendly", Jucheng Precision aide les entreprises mondiales de MedTech et de robotique à bâtir une chaîne d'approvisionnement pérenne qui répond aux exigences réglementaires croissantes en matière de fabrication propre et d'efficacité des matériaux.

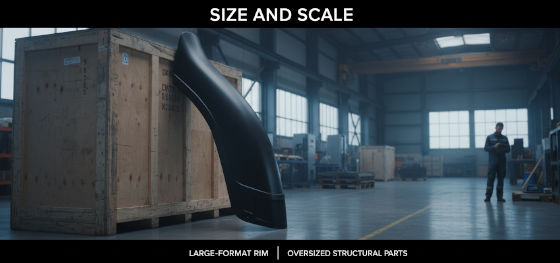

Taille et échelle : pourquoi le RIM domine les énormes boîtiers robotiques ?
La gestion de l'échelle physique d'une carrosserie de véhicule autonome ou d'un scanner de diagnostic au chevet révèle les limites de taille de la technologie actuelle. Le moulage sous vide est physiquement limité par la taille de la chambre à vide. Si une pièce dépasse 600 mm de longueur, l'équipement nécessaire pour dégazer la résine et le moule devient prohibitif en taille et en coût pour un service de prototypage. La plupart des ateliers de moulage sous vide atteignent un "plafond de verre" à la barre du demi-mètre. Jucheng Precision relève ce défi d'évolutivité en fournissant des pièces en plastique de grande taille via notre département RIM dédié, qui dispose de presses hydrauliques surdimensionnées et de fraiseuses CNC à portique pour des pièces jusqu'à 2,5 mètres de longueur.
Quelle est la taille maximale des pièces pour le RIM chez Jucheng ?
Nous fabriquons régulièrement des panneaux structurels monolithiques, des ailes et des capots jusqu'à 2 500 mm de long avec une épaisseur de paroi constante et aucun vide interne.
La capacité d'épaisseur de paroi variable est la deuxième raison de l'avantage d'échelle du RIM. Les grands boîtiers nécessitent souvent des nervures structurelles de 10 mm pour supporter des capteurs lourds, mais doivent conserver une peau esthétique de 3 mm. Le moulage sous vide traditionnel entraîne souvent un "gauchissement post-polymérisation" lorsque des sections épaisses et minces sont combinées, car le matériau refroidit de manière inégale dans l'outil en silicone isolant. Le processus RIM de Jucheng Precision utilise la réaction chimique en expansion pour remplir les limites d'épaisseur de paroi variable (3 mm-15 mm) avec une densité de 100 %. En gérant la chaleur à travers les parois du moule en aluminium, nous garantissons que vos coques massives de 2 mètres restent parfaitement plates, offrant l'ajustement "Zero-Gap" requis pour une esthétique prête à la vente.
La manutention et la logistique de ces pièces géantes sont gérées au sein du hub intégré de Jucheng. Nous comprenons qu'une coque en plastique de 20 kg est un actif de R&D de grande valeur. Nous fournissons des flight cases en bois sur mesure et une absorption des chocs interne spécialisée pour tous les prototypes fonctionnels surdimensionnés. En gérant l'ensemble du cycle de vie—du moule de 2,5 mètres à la caisse de fret aérien international—Jucheng Precision garantit que votre matériel arrive au laboratoire calibré et prêt pour sa première mise sous tension. Cette focalisation sur la "fiabilité surdimensionnée" est ce qui fait de Jucheng Precision le partenaire privilégié des entreprises les plus ambitieuses en AgTech et en robotique industrielle du hub de Shenzhen.

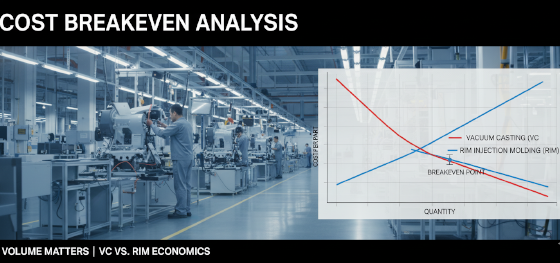

Logique économique : trouver le bon volume pour votre ROI
Le succès de l'optimisation matérielle dépend de l'adéquation du processus à la quantité. Si vous n'avez besoin que de 3 unités pour une revue de conception, le moulage sous vide est le gagnant financier car il a des coûts de NRE quasi nuls. Cependant, à mesure que la quantité augmente vers la barre des 25 unités, le coût élevé de la main-d'œuvre et l'usure du moule du moulage sous vide commencent à faire gonfler le prix unitaire. Jucheng Precision fournit une modélisation des coûts transparente pour vous aider à trouver le Seuil de rentabilité du moulage par injection réaction (RIM). Pour la plupart des boîtiers robotiques complexes, le seuil de rentabilité entre le moulage sous vide et le RIM se situe généralement entre 20 et 40 unités. Au-delà de ce point, la vitesse et la répétabilité de la machine RIM en font le choix le plus rentable.
| Métrique | Moulage sous vide (Alpha) | Moulage RIM (Bêta) | Moteur financier |
|---|---|---|---|
| NRE d'outillage | $800 - $1,500 | $3,500 - $12,000 | CapEx vs. Agilité |
| Prix unitaire | Maximum (main-d'œuvre élevée) | Modéré (automatisé) | Efficacité de mise à l'échelle |
| Vitesse de modification | Instantané (nouveau silicone) | Rapide (aluminium CNC) | Agilité itérative |
| Lot optimal | 1 à 15 unités | 25 à 3 000 unités | Prêt pour le pilote marché |
Le facteur " Délai de production " est la variable finale de l'équation du retour sur investissement. Jucheng Precision fournit une livraison rapide en 4 jours pour les itérations fonctionnelles initiales via l'usinage CNC ou le moulage sous vide, permettant à votre équipe logicielle de commencer à coder des mois avant qu'un outil de production de masse ne soit même terminé. En utilisant le RIM comme pont, vous pouvez commencer les opérations commerciales et sécuriser des revenus précoces pendant que votre outil en acier trempé à grand volume est encore en construction. Cette agilité financière est essentielle pour maintenir une piste de R&D saine, vous permettant d'itérer sur votre adéquation produit-marché avec la même précision que vous appliquez à vos conceptions mécaniques.
Solution JUCHENG : maîtriser l'ensemble du cycle de vie du polyuréthane
Dominer le marché du matériel nécessite un partenaire qui ne vend pas seulement un processus, mais comprend le cycle de vie de tous. Jucheng Precision fonctionne avec un état d'esprit de fabrication 24h/24 et 7j/7 dans notre centre de fabrication de précision à Shenzhen, livrant à la fois des modèles de moulage sous vide ajustés à la main et des pièces structurelles RIM à haute tolérance avec une rapidité de premier ordre dans l'industrie. Jucheng Precision fournit le pont vers la production qui garantit que vos innovations passent de la CAO à l'essai sur le terrain avec une confiance métallurgique et dimensionnelle de 100%. Jucheng Precision fournit un analyse DFM gratuite en 24 heures pour garantir que votre conception est optimisée pour la réalité implacable du terrain, que vous construisiez un assistant médical autonome ou une base mobile industrielle robuste.
L'intégration de votre conception structurelle avec l'expertise de JUCHENG garantit que votre décision RIM vs. moulage sous vide est basée sur des données de performance, pas sur des conjectures. Jucheng Precision propose des examens complets de DFM dans les 24 heures, identifiant les risques potentiels de dilatation thermique ou les goulots d'étranglement d'usinage dans votre conception avant qu'ils ne deviennent des défaillances sur le terrain. Que vous construisiez un éclaireur de vignoble autonome ou un boîtier d'IRM en plusieurs parties, Jucheng Precision fournit les fondations rigides, précises et optimisées chimiquement qui maintiennent votre innovation en mouvement à travers les cycles à enjeux élevés et les années de travail acharné.
Notre installation est équipée de cellules d'assemblage RIM haute pression dédiées et de laboratoires de qualité dédiés, permettant à Jucheng Precision de gérer l'ensemble du cycle de vie du matériel en un seul endroit. Jucheng Precision gère la complexité du collage multi-matériaux et de la finition de qualité automobile afin que votre équipe d'ingénierie puisse se concentrer sur les résultats cliniques et l'IA. En combinant la rapidité de Shenzhen avec la vérification des matériaux de qualité industrielle et les normes de qualité mondiales, Jucheng Precision reste le partenaire privilégié pour les défis matériels les plus agressifs au monde. Contactez le hub de Shenzhen dès aujourd'hui pour démarrer votre prochain projet.

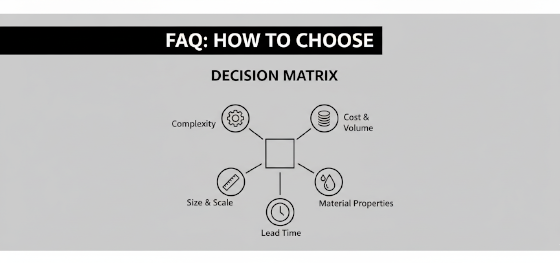

FAQ : réponses réelles pour les étapes de prototypage et la logistique
La finition de surface du moulage sous vide est-elle meilleure que celle du RIM ?
Le VC est excellent pour reproduire les textures, mais le RIM offre une surface plus stable pour la peinture automobile haute brillance sur les pièces de grand format.
Comment savoir quand passer du VC au RIM ?
En règle générale, dès que votre quantité dépasse 20 pièces ou que la longueur de votre pièce dépasse 600 mm, le RIM devient le choix le plus fiable et le plus rentable.
Can JUCHENG overmold silicone gaskets in both processes?
Yes. We specialize in bonding elastomeric seals to both cast and RIM-molded shells to achieve hermetic environmental protection.
Do you offer Pantone color matching for vacuum casting?
Yes. We mix high-stability pigments into the resin for permanent, color-through aesthetics for all Alpha and Beta builds.
What is the typical lead time for a 1-meter RIM part?
Custom aluminum rapid tools and initial T1 samples are typically delivered in 15 to 20 business days.
Tooling debt and material fatigue are absolute project killers in the MedTech and robotics sectors. Partnering with Jucheng Precision ensures that your functional iterations are built with the cost-effective polyurethane reaction injection molding and specialized RIM vs. Vacuum Casting knowledge the industry demands. Reach out to our Shenzhen manufacturing hub today for a complete DFM review and build the unyielding foundation your autonomous fleet requires.
