Dans le tableau périodique des matériaux d'ingénierie, peu d'éléments commandent autant de respect—et de prudence—que le Béryllium. Allié au cuivre, il crée le C17200 (Alliage 25), un matériau souvent décrit comme le "Super Métal". Il possède la résistance de l'acier trempé et la conductivité électrique du cuivre. C'est la solution ultime pour les composants qui doivent supporter une fatigue cyclique extrême tout en conduisant des courants élevés ou en dissipant d'énormes quantités de chaleur.
Cependant, cette performance s'accompagne d'une sérieuse mise en garde. La poussière générée lors de l' usinage du cuivre au béryllium C172 est toxique et peut provoquer de graves affections pulmonaires si elle n'est pas gérée correctement. Cette dualité—performance inégalée contre risque pour la santé—effraie de nombreux ateliers d'usinage.
Chez Jucheng Precision, nous ne reculons pas devant ce défi. Nous avons mis en place des protocoles stricts en matière d'environnement, de santé et de sécurité (EHS) pour manipuler le C172 en toute sécurité. Ce guide explorera les propriétés de cet alliage unique, les mesures de sécurité critiques que nous employons, et pourquoi il reste la référence pour les fabricants de moules et les ingénieurs aérospatiaux.
contenu :
Le "Super Métal" : Résistance et conductivité réunies
La sécurité critique : Gestion de la poussière de béryllium
Stratégie de traitement thermique et de dureté
Paramètres d'usinage et outillage
Applications clés : Noyaux de moule et contacts
Protocoles de sécurité de JUCHENG
Le "Super Métal" : Résistance et conductivité réunies

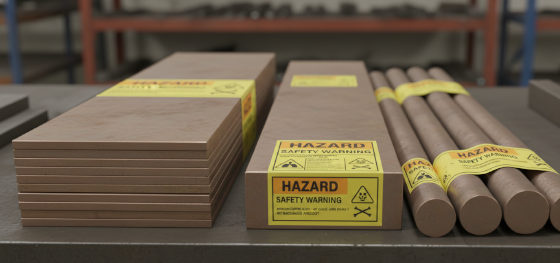

Le cuivre au béryllium C172 est le plus résistant de tous les alliages à base de cuivre. En ajoutant environ 1,8 % à 2 % de béryllium à la matrice de cuivre, les fabricants créent un matériau qui répond incroyablement bien au durcissement par précipitation.
Une fois traité thermiquement, le C172 peut atteindre des résistances à la traction supérieures à 1400 MPa (200 000 psi) et des niveaux de dureté allant jusqu'à Rockwell C45. Pour mettre cela en perspective, c'est plus dur que de nombreux aciers inoxydables et plus résistant que le titane Grade 5. Pourtant, contrairement à l'acier ou au titane, le C172 conserve une conductivité électrique et thermique significative (environ 20-25 % IACS).
Cette combinaison unique signifie qu'une pièce en C172 peut agir comme un ressort électrique à courant élevé qui ne se détend jamais, ou comme un insert de moule en plastique qui résiste à des millions de cycles de serrage tout en refroidissant la pièce en plastique deux fois plus vite que l'acier à outils.

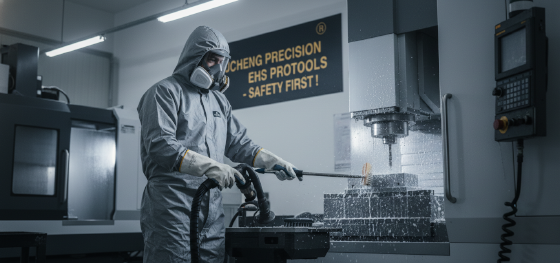

La sécurité critique : Gestion de la poussière de béryllium
Nous devons aborder l'éléphant dans la pièce : la sécurité. Le cuivre au béryllium solide est parfaitement sûr à manipuler. Vous pouvez le tenir, le toucher et l'assembler sans risque. Le danger ne survient que lors des processus de fabrication qui créent des particules en suspension dans l'air, comme le meulage, le ponçage ou l'usinage à sec.
L'inhalation de fines poussières de béryllium peut entraîner la maladie chronique du béryllium (MCB), une affection pulmonaire grave et cicatricielle. C'est pourquoi de nombreux ateliers d'usinage généralistes refusent de soumissionner des projets. Ils manquent tout simplement de l'infrastructure nécessaire pour atténuer le risque. usinage du cuivre au béryllium C172 projets. Ils manquent tout simplement de l'infrastructure nécessaire pour atténuer le risque.

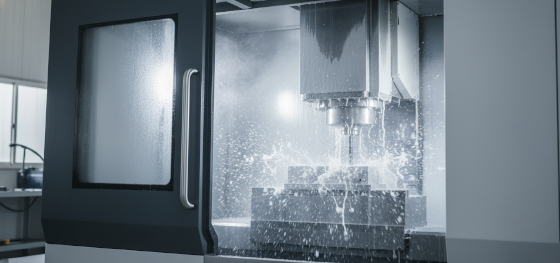

Chez Jucheng Precision, nous résolvons ce problème grâce à l"" usinage humide ». Nous n'usinons jamais le C172 à sec. Nous inondons la zone de coupe avec un liquide de refroidissement haute pression. Cela capture les particules de poussière microscopiques à la source, les piégeant dans le système de filtration liquide plutôt que de les laisser se disperser dans l'air. Cette règle simple mais strictement appliquée garantit la sécurité de notre équipe et la conformité aux normes de santé internationales.
Stratégie de traitement thermique et de dureté
Le C172 est généralement fourni dans deux états : " recuit de mise en solution " (doux) ou " durci " (vieilli). Votre stratégie d'usinage dépend entièrement de l'état avec lequel vous travaillez.
Stratégie A : Usiner puis vieillir. Pour les pièces complexes avec des détails complexes, nous achetons le matériau à l'état recuit (TB00). Dans cet état, il est relativement mou et collant. Nous usinons la pièce à une forme quasi nette, en laissant une petite marge pour la distorsion. Ensuite, nous effectuons un traitement thermique de durcissement par vieillissement (généralement à 315°C pendant 2-3 heures). Enfin, nous effectuons une opération de rectification de finition ou de fraisage dur pour amener la pièce à la tolérance. Cette méthode donne la résistance la plus élevée possible.
Stratégie B : Usiner dur. Pour les géométries plus simples ou les inserts de moule, nous achetons du matériau pré-durci (TD04). L'usinage du C172 à une dureté Rockwell C40 est difficile mais possible avec des outils en carbure modernes. L'avantage est que la pièce est terminée immédiatement après l'usinage, sans risque de distorsion due au traitement thermique. Les machines CNC à haute rigidité de Jucheng sont parfaitement capables de cette approche de " fraisage dur ".
Paramètres d'usinage et outillage
Comment couper un métal qui est dur comme l'acier mais qui conduit la chaleur comme le cuivre ? Cela nécessite une approche spécifique de l'outillage.
Parce que le C172 se durcit rapidement (similaire à l'acier inoxydable), " dorloter " la coupe est une erreur. Prendre des passes légères et superficielles ne fera que faire frotter l'outil et glacer la surface, entraînant une défaillance immédiate de l'outil. Nous utilisons des vitesses d'avance agressives pour garantir que le tranchant passe sous la couche écrouie.
Nous recommandons d'utiliser des outils en carbure revêtus d'AlTiN (nitrure de titane et d'aluminium). Le revêtement offre une résistance à la chaleur, ce qui est crucial car le substrat en cuivre aspire la chaleur du copeau et la déverse dans l'outil et la pièce. Pour le taraudage, nous utilisons des tarauds à déformation (tarauds à rouler) plutôt que des tarauds coupants chaque fois que possible, car cela produit des filets plus solides et élimine le problème d'évacuation des copeaux tenaces et filandreux des trous profonds.

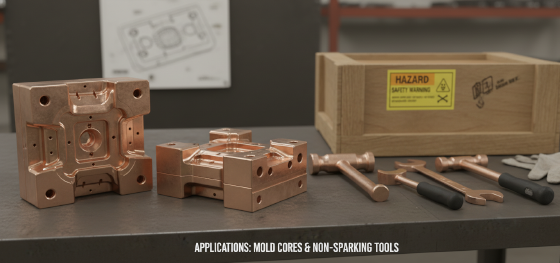

Applications clés : Noyaux de moule et contacts
Pourquoi se donner tout ce mal ? Parce que pour certaines applications, le C172 n'a pas de substitut.
Moulage par injection plastique : C'est la demande la plus fréquente de Jucheng pour le C172. Dans un moule, le " noyau " (la partie qui façonne l'intérieur d'un produit en plastique) devient très chaud. L'acier refroidit lentement. Le C172 refroidit rapidement—jusqu'à 5 fois plus vite que l'acier à outils P20. En utilisant des inserts en C172, les mouleurs peuvent réduire leur temps de cycle de quelques secondes, ce qui se traduit par des millions de dollars d'économies sur la durée de vie d'un moule.
Outils de sécurité non-étincelants : Dans les raffineries de pétrole et les silos à grains, une clé en acier tombée sur un sol en béton peut créer une étincelle et provoquer une explosion. Le cuivre au béryllium est non magnétique et non étincelant. Les outils fabriqués dans cet alliage sont obligatoires dans les environnements dangereux.
Roulements et bagues aérospatiaux : La résistance de l'alliage au grippage et à l'usure sous de lourdes charges le rend idéal pour les composants de train d'atterrissage qui ne doivent pas se bloquer sous une pression extrême.
Protocoles de sécurité de JUCHENG
Externaliser vos pièces en cuivre au béryllium n'est pas seulement une question de capacité ; c'est une question de responsabilité. Lorsque vous travaillez avec Jucheng Precision, vous vous associez à un fabricant qui prend la sécurité aussi au sérieux que la qualité.
Nous gérons l'ensemble du cycle de vie du matériau. Nos déchets métalliques sont séparés dans des conteneurs scellés et étiquetés, puis éliminés par des gestionnaires de déchets dangereux certifiés. Nous effectuons une surveillance régulière de la qualité de l'air dans notre atelier pour garantir que les niveaux de particules de béryllium restent bien en dessous des limites de l'OSHA.
Ne laissez pas les préoccupations de sécurité du C172 limiter vos conceptions d'ingénierie. Laissez Jucheng gérer le travail dangereux pendant que vous récoltez les bénéfices de cet incroyable " super métal ". Téléchargez vos plans dès aujourd'hui pour un devis sécurisé, conforme et compétitif.
