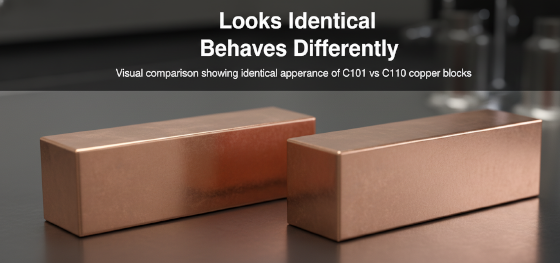

Dans le monde de la fabrication de précision, peu de matériaux causent autant de confusion que le cuivre. Imaginez ce scénario : vous avez deux blocs de cuivre poli sur votre bureau. Ils ont l'air identiques. Ils pèsent exactement le même poids. Ils conduisent tous deux l'électricité parfaitement. Pourtant, l'un coûte nettement plus cher que l'autre. Si vous choisissez le moins cher pour une chambre à vide ou un assemblage brasé sous hydrogène, il pourrait physiquement se fissurer et fuir, ruinant un système d'un million de dollars.
C'est la bataille silencieuse mais cruciale du cuivre c101 vs c110. C'est un choix entre des grades de pureté qui définit le succès ou l'échec des composants de haute technologie. Chez Jucheng Precision, nous transformons des tonnes des deux alliages chaque année pour nos clients mondiaux. Nous voyons des ingénieurs sur-spécifier du C101 quand ils n'en ont pas besoin, et sous-spécifier du C110 quand ils en ont absolument besoin.
Pour vous aider à optimiser votre budget sans compromettre les performances, ce guide décompose les différences microscopiques entre les grades cuivre électronique sans oxygène (OFE) et cuivre affiné à cathode (ETP), et explique pourquoi la teneur en oxygène est plus importante que vous ne le pensez.
contenu :
L'écart de pureté : OFE vs ETP défini
Le tueur caché : la fragilisation par l'hydrogène
Conductivité et performances électriques
La réalité des coûts : pourquoi les vides sont chers
Usinabilité : y a-t-il une différence ?
Le verdict de JUCHENG : choisir pour votre application
L'écart de pureté : OFE vs ETP défini
Pour comprendre la différence, nous devons examiner la chimie. Les deux alliages sont du cuivre "pur", mais la définition de la pureté varie d'une fraction de pourcentage qui change tout.
Cuivre C110 (ETP - Electrolytic Tough Pitch) : C'est le cuivre le plus courant sur la planète. Il est pur à 99,90 % minimum. Le "Pitch" fait référence à la teneur en oxygène, qui est intentionnellement laissée dans le métal (typiquement 0,02 % à 0,04 %) pendant le processus d'affinage pour piéger les impuretés. Pour un usage électrique général, cet oxygène est inoffensif.
Cuivre C101 (OFE - Cuivre Exempt d'Oxygène Électronique) : C'est le Rolls-Royce du cuivre. Il est raffiné sous vide ou dans une atmosphère soigneusement contrôlée pour réduire les niveaux d'oxygène à moins de 0,0005 % (5 ppm). Il affiche une pureté minimale de 99,99 %. Il est pratiquement exempt de toute impureté volatile.
Le tueur caché : la fragilisation par l'hydrogène
Pourquoi cette infime quantité d'oxygène dans le C110 est-elle importante ? Cela se résume à une réaction chimique appelée " fragilisation par l'hydrogène " ou " réaction de la vapeur ". C'est le facteur le plus important lors du choix entre cuivre c101 vs c110.

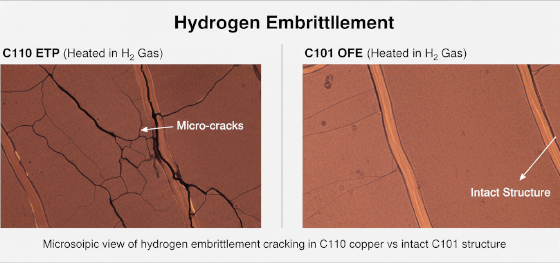

Dans le C110, l'oxygène existe sous forme de particules microscopiques d'oxyde cuivreux (Cu₂O) aux joints de grains. Si vous chauffez le C110 dans une atmosphère contenant de l'hydrogène (ce qui est courant dans les fours de brasage, les fours de recuit ou les systèmes sous vide), les petits atomes d'hydrogène diffusent dans le cuivre solide. Ils trouvent les particules d'oxyde et réagissent avec elles :
Cu₂O + H₂ → 2Cu + H₂O (vapeur)
La réaction crée de la vapeur d'eau à l'intérieur du métal solide. Comme la molécule d'eau est trop grosse pour diffuser vers l'extérieur, elle crée une pression interne immense, faisant littéralement éclater les joints de grains. Le métal devient fragile, se fissure et perd son intégrité structurelle. Le C101, sans oxydes, est immunisé contre cela. Il peut être brasé, soudé et chauffé dans l'hydrogène sans crainte.
Conductivité et performances électriques
Si la fragilisation par l'hydrogène est le " tueur ", la conductivité est l"" artiste subtil ». Les deux qualités sont d'excellents conducteurs, mais le C101 a l'avantage.
| Caractéristique | Cuivre C110 (ETP) | Cuivre C101 (OFE) |
|---|---|---|
| Pureté | 99.90% | 99.99% |
| Teneur en oxygène | ~0,04 % (400 ppm) | 0,0005 % (5 ppm) |
| Conductivité (IACS) | 100 % (Standard) | 101 % (Premium) |
| Hydrogène sûr ? | Non (va se fissurer) | Oui |

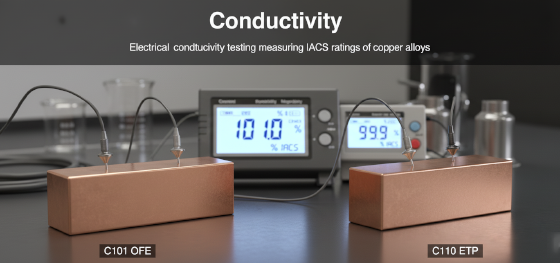

Le C101 est évalué à 101% IACS, tandis que le C110 est le standard à 100%. Pour le câblage général, les barres omnibus et les armoires de distribution, cette différence de 1% est indétectable et sans importance. Cependant, dans des domaines de haute précision comme la fabrication de semi-conducteurs, les accélérateurs de particules et les équipements audio haut de gamme, ce 1% supplémentaire représente une pureté du signal et une efficacité thermique pour lesquelles les ingénieurs sont prêts à payer.
La réalité des coûts : pourquoi les vides sont chers
Lorsque vous demandez un devis à Jucheng Precision, vous remarquerez un écart de prix distinct. Le C101 n'est pas seulement légèrement plus cher ; il comporte une prime significative, souvent 3 à 4 fois le coût du matériau de base du C110 selon la volatilité du marché.
Ce coût provient du processus de raffinage. Produire du C110 est un processus industriel standard. Produire du C101 nécessite de fondre et couler le cuivre sous vide complet pour garantir qu'aucune molécule d'oxygène ne se lie au métal. De plus, le C101 est accompagné d'une documentation de certification rigoureuse (ASTM B170) pour prouver sa qualité. Si votre budget est serré et votre application standard, restez sur le C110. Si la performance est primordiale, le C101 est l'investissement que vous devez faire.
Usinabilité : y a-t-il une différence ?
Du point de vue d'un opérateur CNC chez Jucheng, le C101 et le C110 entrent tous deux dans la catégorie "Cuivre Pur". Cela signifie que les deux sont notoirement collants, mous et difficiles à usiner par rapport au laiton ou à l'aluminium.
Cependant, le C101 est légèrement plus ductile en raison de l'absence d'impuretés d'oxyde. Bien que cela le rende excellent pour l'emboutissage profond ou le formage, il peut être légèrement "plus collant" sur l'outil de coupe que le C110. Les oxydes dans le C110 peuvent parfois agir comme de très petits brise-copeaux, bien que l'effet soit minime.
Dans notre flux de travail d'usinage CNC du cuivre, nous les traitons avec les mêmes protocoles de haute précision : outils en carbure poli rasoir, liquide de refroidissement haute pression et gestion minutieuse du temps de maintien pour éviter l'écrouissage. La différence clé réside souvent dans la post-production ; les pièces en C101 sont fréquemment emballées dans des sacs remplis d'azote ou scellées sous vide immédiatement après le nettoyage pour préserver leur surface sans oxyde pour le client.
Le verdict de JUCHENG : choisir pour votre application

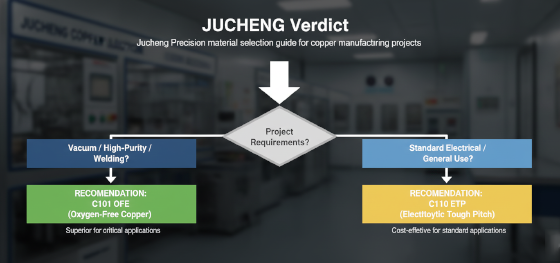

Pour simplifier votre décision, Jucheng Precision utilise cette logique lors de l'examen des conceptions clients :
Sélectionnez C110 (ETP) si :
• Vous fabriquez des barres omnibus, des contacts électriques, des tresses de masse ou des cosses.
• La pièce sera assemblée par boulons, rivets ou soudure (étain/plomb).
• Le coût est un facteur principal.
• La pièce fonctionnera dans des environnements d'air standard.
Sélectionnez C101 (OFE) si :
• You are making components for vacuum chambers, X-ray tubes, or particle physics.
• The part will be Brazed, TIG/MIG welded, or heated in a hydrogen atmosphere.
• You need glass-to-metal seals (oxides interfere with the seal).
• You require the absolute maximum electrical or thermal conductivity.
Choosing the right copper is the first step to a successful project. Whether you need the cost-effectiveness of C110 or the pristine purity of C101, Jucheng Precision has the material stock and the machining expertise to deliver. Contact us today for a free material consultation and quote.
