Avez-vous déjà conçu quelque chose d'impressionnant sur un ordinateur, imprimé en 3D, puis remarqué que ce n'était pas parfait ? Peut-être qu'une pièce s'est retrouvée une fraction de millimètre trop large ou trop étroite ?
Tout cela est lié à ce qu'on appelle les tolérances. Ne laissez pas ce terme technique vous intimider !
Ce concept simple mais crucial explique pourquoi les objets imprimés ne correspondent pas toujours parfaitement à leurs conceptions numériques.
Imaginez que vous faites des biscuits. Même si vous utilisez le même emporte-pièce à chaque fois, chaque biscuit sera légèrement différent. Certains pourraient s'étaler un peu plus au four, tandis que d'autres pourraient rester un peu plus gonflés.
Les tolérances d'impression 3D fonctionnent exactement comme cela ! Elles représentent ces petites différences attendues entre votre conception numérique parfaite et l'objet imprimé réel.
L'imprimante fait toujours de son mieux, mais parfois un bloc de 10 mm peut mesurer 9,8 mm ou 10,2 mm à la place. Et c'est tout à fait normal dans le monde de l'impression 3D !
contenu :
Qu'est-ce que les tolérances, en fait ?
Faire des pièces qui s'emboîtent : tolérances d'ajustement en impression 3D
Comment mesure-t-on ces petites différences ? (Tolérances d'impression 3D en mm)
Pourquoi l'imprimante et le plastique comptent : tolérances d'impression 3D FDM et tolérances ABS
Impression métallique super résistante : tolérances d'impression 3D métal
Le problème des trous : tolérances d'impression 3D pour les trous
Comment concevoir pour réussir : tolérances de conception en impression 3D
Comment obtenir les meilleurs résultats : meilleures tolérances en impression 3D
Qu'est-ce que les tolérances, en fait ?
Considérez la tolérance comme une " erreur parfaitement attendue ". C'est la quantité de " oups " que l'imprimante est autorisée à avoir tout en produisant une excellente impression.
Les ingénieurs expriment cela à l'aide du symbole ±. Par exemple, une tolérance de ±0,2 mm signifie que votre objet imprimé peut mesurer 0,2 millimètre de plus ou de moins que prévu et fonctionner parfaitement.
Ainsi, si vous concevez une cheville de 10 mm, votre imprimante peut en créer une mesurant entre 9,8 mm et 10,2 mm !
Faire des pièces qui s'emboîtent : tolérances d'ajustement en impression 3D
Les tolérances d'ajustement en impression 3D se concentrent sur la création de pièces qui s'assemblent entre elles. Pensez à vos chaussures. Votre pied doit s'y adapter, mais il ne doit pas être trop serré au point d'être inconfortable, ni trop lâche au point de tomber.
Un ajustement avec jeu est comme votre pied dans une pantoufle lâche : il y a beaucoup de place pour glisser dedans et dehors.
Un ajustement serré (ou ajustement forcé) est comme enfoncer votre pied dans une botte d'une taille trop petite. Cet ajustement serré crée une prise puissante et sécurisée.
Un ajustement incertain est snug, comme une chaussure parfaite. Il peut nécessiter une petite poussée pour l'enfiler.
Lorsque vous concevez des pièces qui s'emboîtent, vous devez prévoir ces minuscules différences de taille.

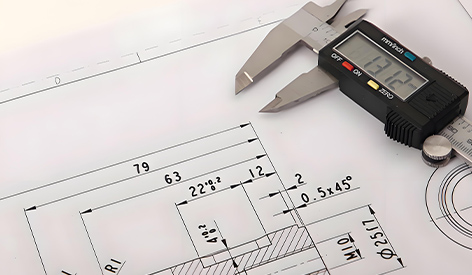

Comment mesure-t-on ces petites différences ? (Tolérances d'impression 3D en mm)
Nous mesurons ces variations incroyablement petites en millimètres (mm). Pour comprendre l'échelle, un seul millimètre correspond à peu près à l'épaisseur d'une carte de crédit standard.
Lorsque nous spécifions les tolérances d'impression 3D en mm, nous définissons la plage de différence acceptable. Une norme courante pour de nombreuses imprimantes de bureau est d'environ ±0,5 mm. C'est à peu près la largeur de la pointe d'un crayon bien taillé !
Ces machines de précision atteignent une précision incroyable, fonctionnant avec des tolérances de seulement ±0,1 mm. C'est plus fin qu'un cheveu humain ! Pour comparaison, c'est à peu près la taille d'un œuf de fourmi minuscule.
Pourquoi l'imprimante et le plastique comptent : tolérances d'impression 3D FDM et tolérances ABS
Le type d'imprimante le plus courant (FDM) fonctionne comme un pistolet à colle chaude super précis. Il fait sortir du plastique fondu couche par couche. Parce qu'il traite du plastique chaud et collant qui refroidit et rétrécit, il est difficile d'être parfait. Les tolérances d'impression 3D FDM sont généralement un peu plus lâches.
Différents matériaux d'impression se comportent de manière unique. Le plastique ABS—le même matériau durable utilisé dans les briques LEGO—a tendance à rétrécir et à se déformer considérablement en refroidissant.
This natural shrinking makes achieving consistent dimensions more challenging. Therefore, 3D printing ABS tolerances must accommodate this extra contraction.
Think of it like working with cookie dough that you know will spread—you naturally space the dough lumps farther apart on the baking sheet to compensate!
Impression métallique super résistante : tolérances d'impression 3D métal

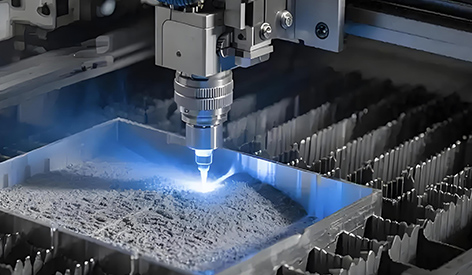

Yes, you can 3D print metal! It uses lasers to melt metal powder together. It's amazing, but the metal gets super hot and can warp as it cools, just like a piece of paper curls when you hold it near a lightbulb. 3D metal printing tolerances are usually very tight (like ±0.1 mm), but engineers have to be super clever to control the heat and prevent warping for parts like rocket engines or medical implants.
Le problème des trous : tolérances d'impression 3D pour les trous
Holes are famous for printing too small. Why? Imagine drawing a circle with a thick marker instead of a thin pencil. The hole gets filled in a little. That's what happens with 3D printing. The melted plastic tends to sag inward, making holes smaller. So, for 3D printing tolerances for holes, designers often make the hole in their design a little bigger (like adding an extra 0.2 mm) so that it prints at the exact size they want.
Comment concevoir pour réussir : tolérances de conception en impression 3D
You can be a smart designer too! Using 3D printing design tolerances means making your designs friendlier for the printer.

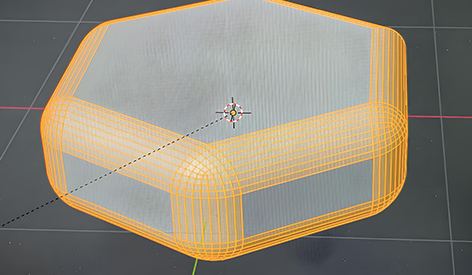

Add slanted edges (chamfers) to help parts slide into place.
Don't expect things to be perfectly sharp; they'll usually be a tiny bit rounded.
Remember that your printer might have its own personality and tiny quirks!
Comment obtenir les meilleurs résultats : meilleures tolérances en impression 3D
So, what are the 3D printing best tolerances? It's not one magic number. It's about getting the most consistent results from your printer. To get the best your machine can offer, you need to:
Calibrate it: Make sure all its belts are tight and it's extruding the right amount of plastic.
Print Slower: Going slower gives the printer more time to be accurate.
Utilisez de bons matériaux : le plastique bon marché peut présenter des bosses et des variations d'épaisseur qui nuisent à la précision.
La " meilleure " tolérance est celle sur laquelle vous pouvez compter à chaque impression !
