La fabrication de tôles est un processus fondamental dans la production industrielle moderne, permettant de créer des composants durables, légers et rentables pour diverses industries, notamment l'automobile, l'aérospatiale, la construction et l'électronique. Le processus consiste à transformer des tôles plates en formes souhaitées par des techniques de découpe, de pliage et d'assemblage. Cet article explore les étapes clés de la fabrication de pièces en tôle, les technologies impliquées et leurs applications.

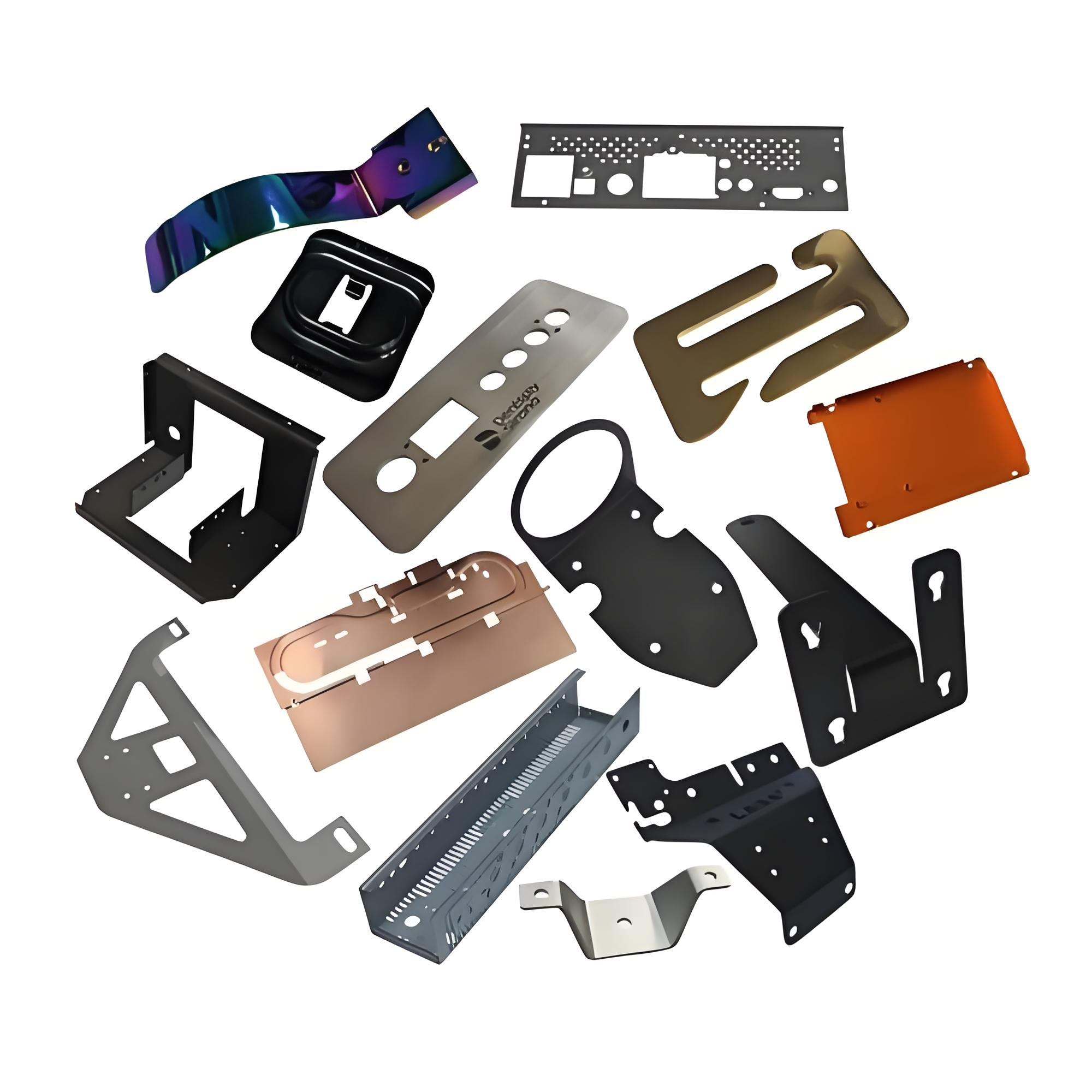

1. Comprendre les matériaux de tôle
1. Comprendre les matériaux de tôle
La première étape de la fabrication de tôles consiste à sélectionner le matériau approprié en fonction de la fonction de la pièce, des exigences de résistance et des conditions environnementales. Les matériaux courants comprennent :
- Acier (acier doux, acier inoxydable, acier galvanisé) – Connu pour sa durabilité et sa rentabilité.
- Aluminium – Léger et résistant à la corrosion, idéal pour les applications aérospatiales et automobiles.
- Cuivre et laiton – Utilisé dans les composants électriques en raison de son excellente conductivité.
- Titane – Rapport résistance/poids élevé, souvent utilisé dans l'aérospatiale et les dispositifs médicaux.
Le choix du matériau a un impact sur le processus de fabrication, car différents métaux nécessitent des techniques spécifiques de découpe, de pliage et de finition.

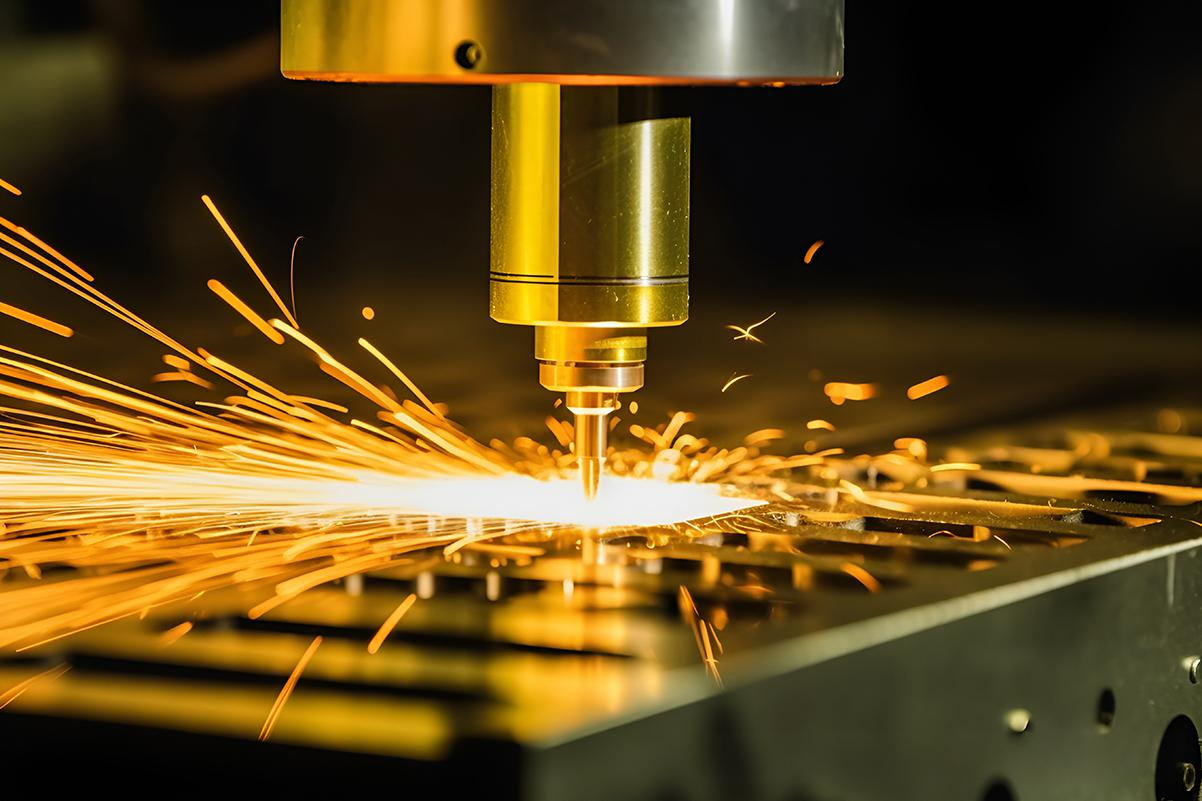

2. Processus de découpe de tôle
Une fois le matériau sélectionné, l'étape suivante consiste à découper la tôle dans la forme souhaitée. Plusieurs méthodes de découpe sont utilisées dans la fabrication de tôles :
Découpe laser
Une méthode de haute précision qui utilise un faisceau laser focalisé pour découper des motifs complexes avec un minimum de déchets de matériau. Elle est idéale pour les géométries complexes et les métaux de faible à moyenne épaisseur.
Découpe plasma
Adaptée aux métaux plus épais, la découpe plasma utilise du gaz ionisé pour fondre et éliminer le matériau. Bien que moins précise que la découpe laser, elle est plus rapide pour les applications intensives.
Découpe au jet d'eau
Cette méthode utilise un jet d'eau à haute pression mélangé à des abrasifs pour couper le métal sans générer de chaleur, évitant ainsi la déformation du matériau. Elle est parfaite pour les métaux sensibles à la chaleur.
Poinçonnage et cisaillement
Processus mécaniques où une presse à poinçonner ou une cisaille coupe le métal. Le poinçonnage est utilisé pour créer des trous, tandis que le cisaillement est pour des coupes droites.
3. Cintrage et formage de tôles
Après la coupe, le métal est mis en forme par des opérations de cintrage et de formage. Les techniques clés comprennent :
Pliage à la presse plieuse
Une presse plieuse utilise un poinçon et une matrice pour cintrer le métal à des angles précis. Les presses plieuses à commande numérique garantissent une haute précision pour les pièces complexes.
Profilage
Utilisé pour créer des formes courbes ou cylindriques, le profilage fait passer la tôle à travers une série de rouleaux pour obtenir des cintrages progressifs.
Estampage et emboutissage profond
L'estampage presse le métal dans des matrices pour former des formes, tandis que l'emboutissage profond étire le métal dans des cavités profondes (par exemple, les réservoirs de carburant automobiles).

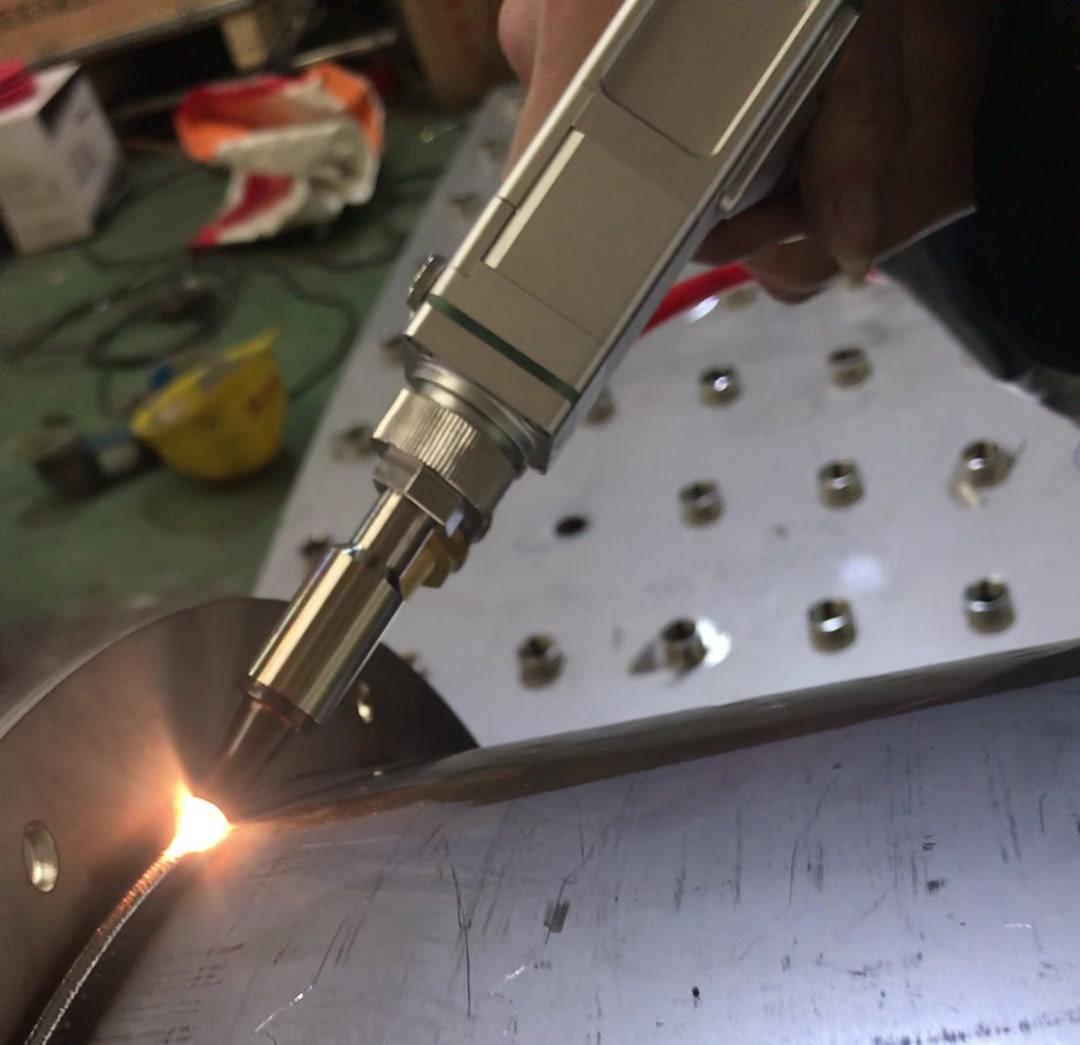

4. Assemblage et montage
Une fois les pièces individuelles formées, elles sont assemblées à l'aide de diverses techniques d'assemblage :
Soudage
Les méthodes courantes incluent le soudage MIG, TIG et par points, qui fusionnent les pièces métalliques ensemble.
Rivetage et fixation
Des fixations mécaniques comme les vis et les rivets sont utilisées lorsque le démontage peut être nécessaire.
Assemblage par adhésif
Les adhésifs à haute résistance permettent un assemblage sans joint et sans distorsion thermique.
5. Finition et traitement de surface
Pour améliorer la durabilité et l'esthétique, les pièces de tôlerie subissent des processus de finition :
- Revêtement par poudre – Fournit une couche durable et résistante à la corrosion.
- Anodisation (pour l'aluminium) – Améliore la résistance à la corrosion et permet la coloration.
- Plaquage (zinc, chrome, nickel) – Améliore la conductivité et la résistance à l'usure.
- Ébavurage et polissage – Élimine les arêtes vives pour la sécurité et améliore la douceur de surface.
6. Contrôle qualité et inspection
Garantir la précision est essentiel dans la fabrication de tôlerie. Les méthodes d'inspection comprennent :
- MMT (Machine à mesurer tridimensionnelle) – Vérifie la précision dimensionnelle.
- Laser Scanning – Checks for deviations from CAD models.
- Visual & Manual Inspection – Ensures surface quality and fitment.
7. Applications of Sheet Metal Parts
Sheet metal components are ubiquitous in industries such as:
- Automobile – Body panels, chassis, exhaust systems.
- Aérospatiale – Aircraft skins, brackets, engine components.
- Électronique – Enclosures, heat sinks, brackets.
- Construction – HVAC ducts, roofing, structural frames.
Sheet metal manufacturing is a versatile and essential process that combines precision engineering with advanced technologies to produce high-quality components. From material selection to cutting, bending, and finishing, each step plays a crucial role in ensuring the final product meets industry standards. As automation and CNC technologies evolve, sheet metal fabrication continues to advance, offering faster production, higher accuracy, and greater design flexibility.
For manufacturers looking to optimize their processes, understanding these techniques ensures efficient production and superior product performance. Whether for automotive, aerospace, or consumer electronics, sheet metal parts remain a cornerstone of modern manufacturing.
