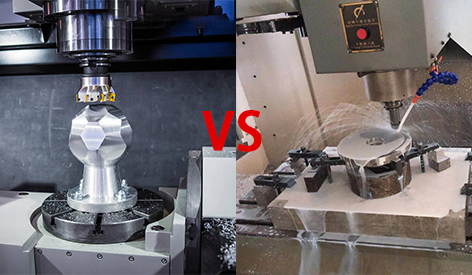

L'usinage CNC 5 axes et l'usinage 3 axes sont deux méthodes utilisées pour les processus de fabrication soustractive, mais ils diffèrent sur plusieurs aspects, notamment la précision, l'équipement, les matériaux, la structure, etc. Voici une comparaison :

1. Nombre d'axes :

Usinage 3 axes : Dans l'usinage 3 axes, l'outil de coupe se déplace le long de trois axes orthogonaux : X, Y et Z. Cela signifie qu'il peut couper ou façonner le matériau à partir de trois directions différentes.

Usinage CNC 5 axes : Dans l'usinage 5 axes, l'outil de coupe peut se déplacer le long de cinq axes. En plus des axes X, Y et Z, il peut s'incliner et tourner autour des axes A et B. Cette flexibilité supplémentaire permet un usinage plus complexe et multi-faces.

2. Précision :

Usinage 3 axes : Les machines 3 axes sont généralement moins précises pour les pièces complexes et multi-faces car elles nécessitent un repositionnement de la pièce, ce qui introduit des risques d'erreurs.

Usinage CNC 5 axes : Les machines 5 axes sont capables d'une plus grande précision, en particulier pour les pièces complexes et profilées, car elles peuvent accéder et usiner plusieurs faces sans repositionnement de la pièce.

3. Équipement :

Usinage 3 axes : Les machines 3 axes sont plus courantes et de conception plus simple. Elles sont souvent utilisées pour des pièces basiques et moins complexes.

Usinage CNC 5 axes : Les machines 5 axes sont plus complexes et sophistiquées. Elles ont des pièces mobiles et des mécanismes supplémentaires pour contrôler les axes rotatifs, ce qui les rend adaptées aux composants plus complexes et élaborés.

4. Matériaux :

Usinage 3 axes : Les machines 3 axes peuvent travailler avec une large gamme de matériaux, des métaux et plastiques aux composites et au bois.

Usinage CNC 5 axes : Les machines 5 axes sont également polyvalentes et peuvent traiter les mêmes matériaux que les machines 3 axes. Elles sont particulièrement utiles pour les matériaux difficiles nécessitant un usinage précis sous différents angles.

5. Structure et bridage :

Usinage 3 axes : Les machines 3 axes ont généralement un bâti fixe avec une table mobile ou un étau pour maintenir la pièce. La pièce doit souvent être repositionnée pour accéder à différents côtés.

Usinage CNC 5 axes : Les machines 5 axes ont souvent des tables rotatives ou des accessoires rotatifs qui peuvent maintenir la pièce à différents angles. Cela réduit le besoin de repositionnement et simplifie la configuration pour l'usinage multi-face.

6. Complexité et applications :

Usinage 3 axes : L'usinage 3 axes convient aux pièces relativement simples avec des géométries simples.

Usinage CNC 5 axes : L'usinage 5 axes est utilisé pour les pièces complexes et très profilées, telles que les composants aérospatiaux, les pièces automobiles et les implants médicaux, où un usinage précis et complexe est requis.

En résumé, les principales différences entre l'usinage CNC 5 axes et l'usinage 3 axes incluent le nombre d'axes, la précision, la complexité de l'équipement, la polyvalence des matériaux, les méthodes de bridage et la complexité des pièces qu'ils peuvent traiter. L'usinage 5 axes offre une plus grande précision et flexibilité, ce qui le rend adapté aux composants plus complexes et élaborés.
